SCI矢量图标准怎么写更规范？6个实用技巧

引言Introduction

SCI矢量图标准是投稿时最容易被忽视，却最容易返工的环节。很多医学生、医生和科研人员，图做完了，结果因格式、分辨率、命名或拼图不合规被退回。想一次通过审稿，先把SCI矢量图标准弄清楚。

1. 先理解SCI期刊为什么重视矢量图

1.1 矢量图和位图的核心差异

矢量图不是靠像素堆出来的。它更像由路径、公式和坐标定义的图形。放大后依然清晰，是SCI矢量图标准最重要的基础要求。

位图则由像素组成。像素少，放大后就容易模糊。对于统计图、流程图、示意图这类线条图，期刊通常更偏好矢量图，因为它更稳定，也更适合排版和印刷。

1.2 哪些图更适合用矢量格式

一般来说，以下内容更适合使用矢量图：

• 统计图，如柱状图、折线图、散点图。
• 结构示意图，如实验流程图、机制图。
• 标注较多的综合图。

照片类内容，如病理切片、显微镜图、影像图，更常用位图保存。所以，SCI矢量图标准不是所有图片都要矢量化，而是要按图像类型选择格式。

1.3 期刊常见格式要求

上游资料中提到，很多SCI期刊会要求图片以TIFF、EPS、PDF等形式提交。实践中常见规律是：

1. 照片类多用TIFF。
2. 矢量图多用EPS或PDF。
3. 不要把图片直接嵌入稿件正文中。

图片应作为单独文件上传，这是投稿系统最常见的规范之一。

2. 按SCI矢量图标准控制文件格式与分辨率

2.1 文件格式要和图类型匹配

SCI矢量图标准里，格式不是越多越好，而是要选对。线条图、示意图、统计图，优先保留为可编辑的矢量格式，如EPS或PDF。这样在缩放、排版、修改时更稳定。

如果最终要提交位图版本，也应尽量从矢量源文件导出，而不是把低质量截图放大。从矢量源文件导出，比后期补救更可靠。

2.2 分辨率要满足投稿底线

上游资料提到，照片类图像通常希望达到300 dpi以上，线条图则建议更高，常见要求可到600 dpi。这里要注意，分辨率不是越改越高，而是源文件本身必须够清晰。

很多人误以为截图后再提高分辨率就能解决问题。其实不行。低分辨率截图放大，只会把模糊放大。正确做法是：

• 尽量从原始软件导出。
• 尽量不要用手机二次拍屏。
• 截图时优先全屏、扩大原始显示区域。

2.3 命名和提交方式也要规范

期刊常要求文件名顺序编号，如Figure1、Figure2。不要在文件名里加入作者姓名。 这类细节看似很小，却直接影响编辑处理效率。

同时，提交时要单独上传每个图文件，不要只靠Word文档内嵌。这样更符合投稿系统的审稿流程，也更便于后续修改。

3. 做到图形清晰，先把内容设计规范

3.1 一图承载一个明确结论

SCI矢量图标准不仅是技术标准，也是表达标准。图的目的不是“好看”，而是“说清楚”。一张图最好只回答一个核心问题。

如果一张图里塞进太多信息，审稿人会先迷失在细节里。你应该优先保证：

• 图题对应研究问题。
• 坐标轴含义明确。
• 图例简洁。
• 结论一眼可见。

3.2 不要用图形掩盖数据本质

上游资料中强调，统计图可能会因坐标范围不同而给人错觉。也就是说，图形展示要忠实于数据，不要通过人为调整坐标制造趋势。

这对医学生和科研人员尤其重要。SCI审稿人最在意的，不是图多复杂，而是图是否真实、可解释、可复现。

3.3 标准图要素不能缺

一个规范的统计图，通常至少包括：

1. 坐标轴。
2. 轴标签。
3. 图形区域。
4. 必要图例。

投稿时，很多图内部不需要标题。标题往往写在图注里。图内元素越干净，越符合SCI矢量图标准。

4. 6个实用技巧，直接提升SCI矢量图标准

4.1 技巧一：优先用原始矢量源文件

如果你是用GraphPad、Illustrator、PowerPoint等软件绘图，先保存可编辑源文件，再导出投稿版本。这样后期修改线宽、字体、配色都更方便。

源文件是第一保障。 只有源文件在，矢量图的优势才真正成立。

4.2 技巧二：统一字体和字号

图中字体混乱，是最常见的低级问题。建议全图统一字体，常用Arial。字号要能在缩小后仍清晰可读。

尤其是多子图拼接时，字体不统一会让整张图显得很乱。统一字体，是提升专业感最快的方法。

4.3 技巧三：线宽不要过细

线条图中，线宽太细会在压缩后消失。太粗又会遮挡信息。一般应在导出前检查线条显示效果，确保打印和屏幕都清楚。

对于多组比较图，点线、误差线、边框线都要一致。这样读者扫一眼就能分清主次。

4.4 技巧四：颜色要兼顾灰度和印刷

不是所有期刊都允许高饱和彩色图。即使允许，也要考虑黑白打印后的辨识度。颜色的第一原则是可区分，不是鲜艳。

建议避免用过多相近颜色。对比组数较多时，可用不同线型、填充样式和标记符号辅助区分。

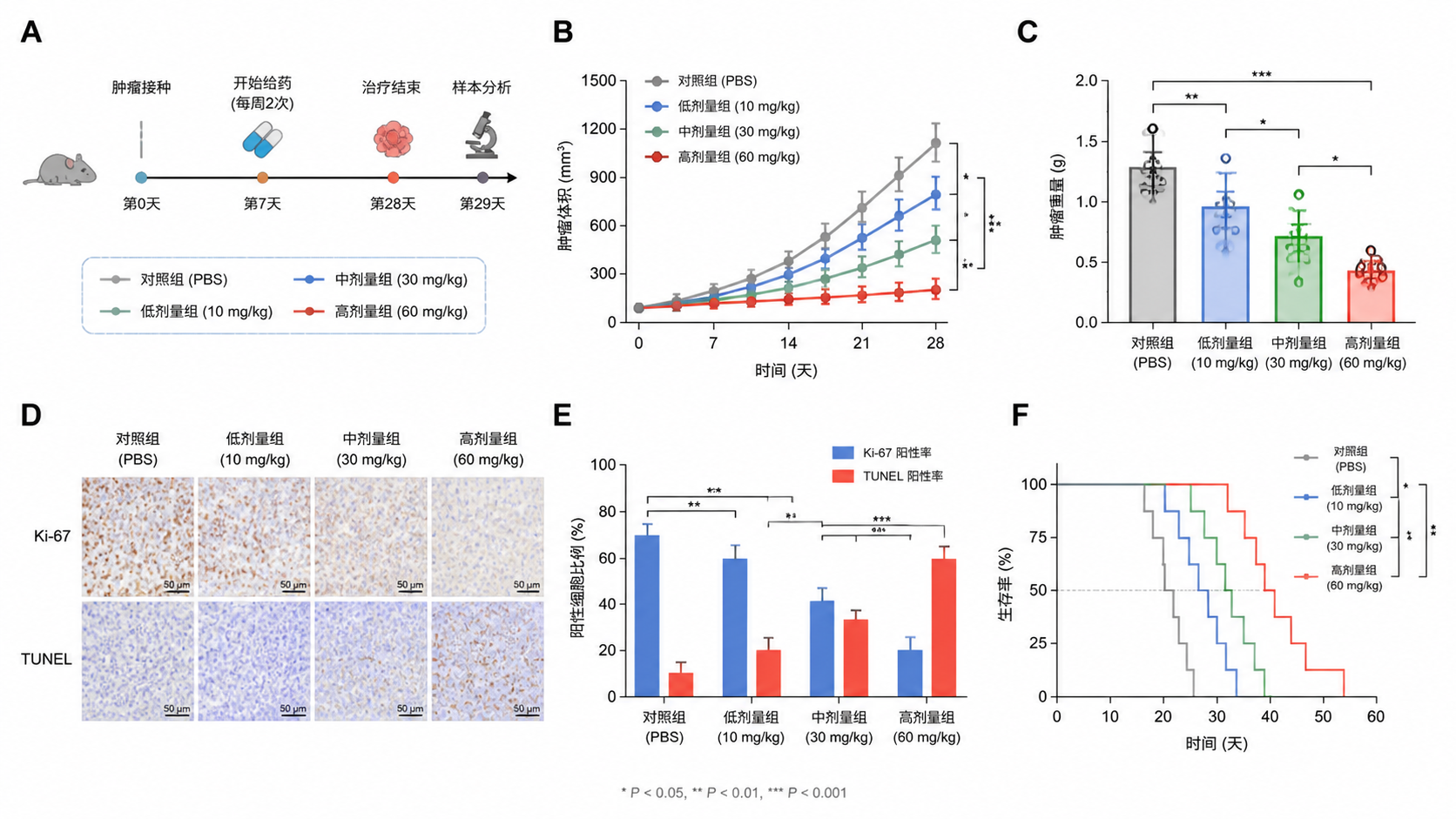

4.5 技巧五：拼图前先统一尺寸和边距

很多人拼图时才发现每个子图比例不同，结果整张图歪斜。正确做法是先统一各子图尺寸，再对齐边距，最后编号。

如果有A、B、C、D等分图，编号位置要固定。整齐的拼图，比单张精修更能体现SCI矢量图标准。

4.6 技巧六：导出前检查是否被压缩

有些软件会在保存时自动压缩图像，尤其是从Word中复制再粘贴的图。这样会让原本清晰的图失真。

建议最终输出前做一次检查：

• 放大到200%看边缘是否锯齿。
• 检查文字是否完整。
• 检查坐标轴和图例是否清楚。
• 检查导出格式是否正确。

5. 论文里图的数量也要控制

5.1 一般不要超过6幅主图

上游资料提到，一篇SCI文章一般建议主图控制在6幅左右。不是越多越好。图太多，信息分散，审稿人阅读成本会上升。

如果研究内容复杂，可以把同类结果合并成一张多子图。这样既能保留信息，也能让论文结构更紧凑。

5.2 不能用图替代表达所有结果

不是每个结果都适合做图。如果数据更适合表格，就用表格。如果只是简单描述，就写文字。图、表、文字三者要分工明确。

这也是SCI矢量图标准背后的写作逻辑。你不是为了“出图”而出图，而是为了让结论更清楚。

总结Conclusion

SCI矢量图标准的关键，不是复杂，而是规范。你需要记住四点：选对格式，保证清晰，统一风格，按投稿要求单独提交。 对医学生、医生和科研人员来说，图做得规范，往往意味着审稿沟通更顺畅，返工更少，投稿效率更高。

如果你希望把图从“能看”提升到“能投、能过审”，就要从源文件、格式、分辨率、拼图和命名一起优化。把这些环节做到位，SCI矢量图标准就不再是负担，而是加分项。
