SCI图表标注规范有多重要？3类图表全解析

引言Introduction

SCI图表标注规范，直接影响论文是否“看得懂、信得过、投得上”。很多医学生和科研人员图做完了，却在图注位置、变量命名、大小一致性上失分。图表不只是美观问题，更是学术表达是否严谨的问题。

1.SCI图表标注规范为什么重要

1.1 先决定读者能否快速理解

SCI图表标注规范的核心，不是“好不好看”，而是“能不能让读者秒懂”。一张图如果图注位置混乱、术语前后不一致，读者就要反复回看正文和图。
这会直接降低阅读效率，也削弱论文的专业感。

在诊断性临床研究中，这个问题更明显。比如正文写的是PM scores，但图中标成predicted probability of malignancies，如果没有统一说明，读者需要额外转换概念。标注不统一，本质上是在增加理解成本。

1.2 影响审稿人对严谨性的判断

审稿人通常会从图表细节判断作者是否认真。图注对齐不整齐、空白区域不解释、各子图尺寸不一致，都会让人感觉“拼图仓促”。
这些问题不一定改变结果，但会影响可信度。

对于临床研究论文，图表往往承载关键结论。ROC曲线、线形图、柱状图、CT影像拼图，都是审稿人重点查看的内容。只要标注规范，信息传达就更顺畅。这也是SCI图表标注规范在投稿中被反复强调的原因。

1.3 直接关系到投稿通过率

很多稿件不是数据不行，而是呈现方式不过关。图表标注混乱，会让编辑和审稿人更早产生质疑。
同样的数据，规范标注的图，往往更容易获得信任。

从投稿实践看，图注、坐标轴、单位、缩写解释，都是基础项。基础项做不好，后续再好的统计结果也会被稀释。对科研人员来说，SCI图表标注规范不是附加项，而是论文质量的一部分。

2. 3类常见图表的标注要点

2.1 条图和柱状图，先把变量讲清楚

条图最常用于分类变量或顺序变量的比较。比如比较男女平均年龄，纵坐标可以是频数、百分比或均值。这里最重要的是三点。
第一，标题要说明比较对象。第二，坐标轴要写清变量和单位。第三，组别标签要统一。

如果图中显示的是均值，就不要在图注里写成频数。如果纵轴表示百分比，就要明确写出“%”。很多基础图表的问题，不在于图形类型，而在于标注太省略。SCI图表标注规范要求图形表达和文字说明完全对应。

2.2 线形图，重点在时间顺序和组别区分

线形图常用于展示趋势变化，尤其适合临床随访数据，比如PFS和OS。这里的核心不是线条颜色有多漂亮，而是是否能让读者一眼分辨不同组别。
建议在图中直接标明组别名称，并保持颜色、线型、图例一致。

如果一张图里同时呈现多个变量，必须提前统一命名逻辑。比如蓝线代表PFS，绿线代表OS，就要在图例、正文和图注中保持一致。对诊断性研究或随访研究来说，线形图常常承载时间序列信息，标注越清楚，结论越可信。这正是SCI图表标注规范最容易被忽视、却最关键的部分。

2.3 饼图和直方图，标注要服务于数据分布

饼图和直方图都常见，但用途不同。饼图强调组成比例，直方图强调分布情况。
饼图最怕比例不标清，直方图最怕横纵坐标含义不明确。

在直方图中，如果勾选参考正态曲线，就应在图注中说明其意义。这样读者才能理解变量分布是否接近正态。对于年龄、实验指标等连续变量，直方图是很直观的工具，但必须配合清楚的轴标签和统计说明。否则图表只剩“形式”，没有“信息”。

3. 图注和排版中最常见的4个问题

3.1 图注位置不统一

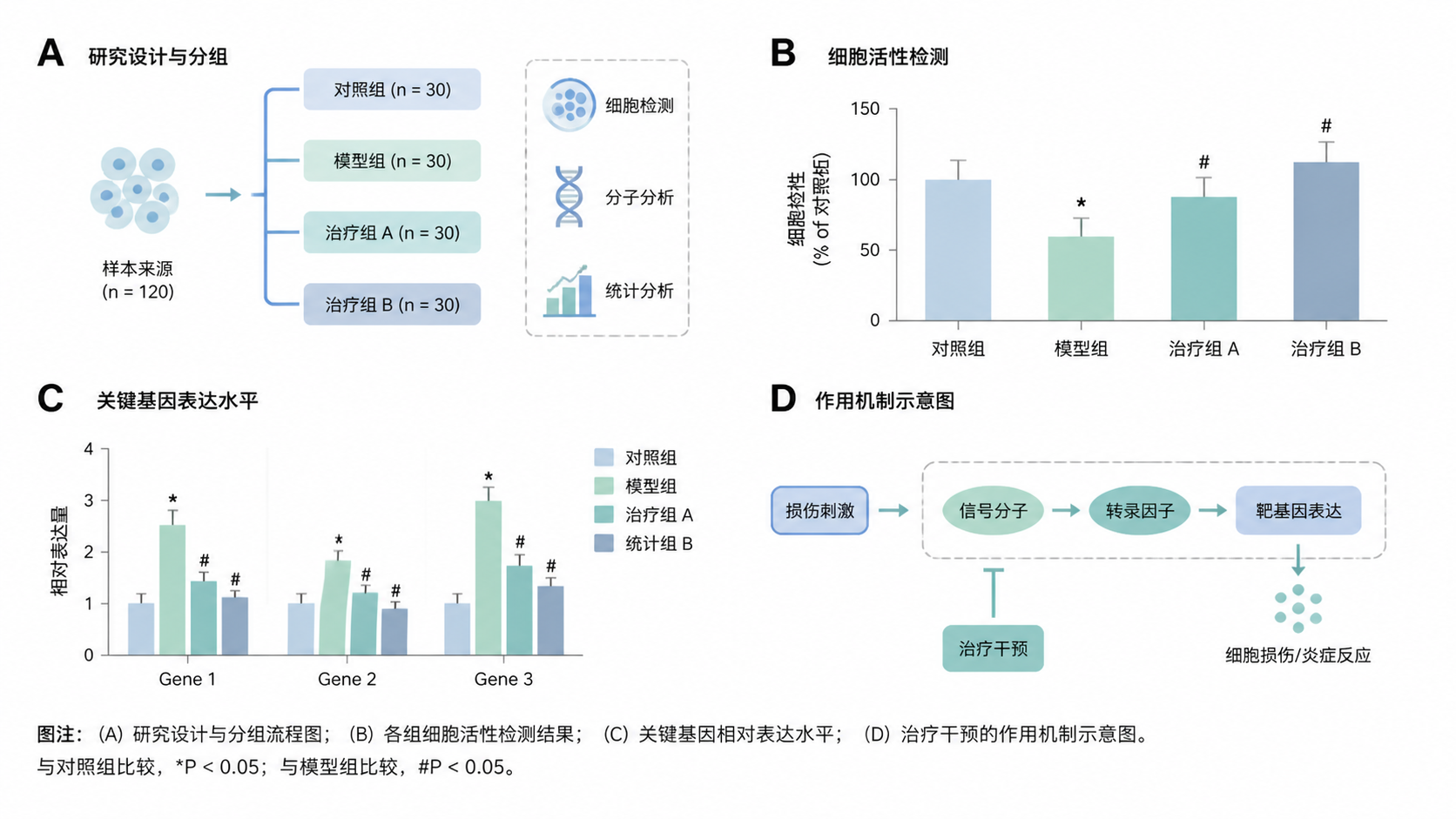

同一大图中的子图，图注位置最好尽量一致。比如图A在左上角、图B在右下角，这种不统一会让视觉节奏很乱。
更好的做法，是根据空白区域统一图注位置。

如果多个子图拼接在一起，图注最好固定在同一区域。这样既整齐，也更便于阅读。尤其是多联图，视觉统一性会显著提升专业感。SCI图表标注规范强调的，不只是“写对”，还包括“排得对”。

3.2 图文表述不一致

常见问题是正文和图中术语不一致。正文写PM scores，图中却写predicted probability of malignancies，虽然可能指向同一概念，但读者需要额外判断。
图文不一致会削弱信息传递效率。

解决方法很直接。要么统一用同一个术语，要么在正文或图注中加括号说明。临床研究尤其需要这种一致性，因为变量名、缩写、指标名一旦混乱，后续讨论就容易偏离。SCI图表标注规范本质上要求全文术语闭环。

3.3 留白和尺寸不一致

如果某个子图因为样本限制出现留白，最好在图注中解释原因。否则读者会误以为是排版错误。
空白不是不能有，关键是要解释。

另外，拼图时常见另一个问题是尺寸不一致。某些行比其他行更长，某些子图宽度明显不同。虽然不一定影响结果理解，但会影响美观和严谨性。对毕业论文、课题申报和SCI投稿来说，这种细节很容易拉开差距。规范排版，是科研表达能力的一部分。

3.4 缩写和单位缺少说明

很多作者默认读者能理解缩写，但审稿人未必会接受这种写法。凡是首次出现的缩写，最好在图注或正文中定义。
单位、时间点、样本量、统计检验方法，也应在必要时注明。

比如年龄写成“Age”不够，最好明确“岁”；PFS和OS最好在图注中写明全称。对于医生和科研人员来说，这些不是装饰性信息，而是保证可复现性的基础。SCI图表标注规范越细，论文越经得起查验。

4. 提高图表质量的实用步骤

4.1 先统一命名，再开始作图

作图前先确定变量名、缩写、单位和分组方式。不要边做边改。
统一命名，是减少返工最快的方法。

建议在Excel或统计软件导出前，就先建立一个图表命名表。把变量全称、缩写、图例颜色、统计量写清楚。这样后期无论是SPSS作图还是手工拼图，都能保持一致。

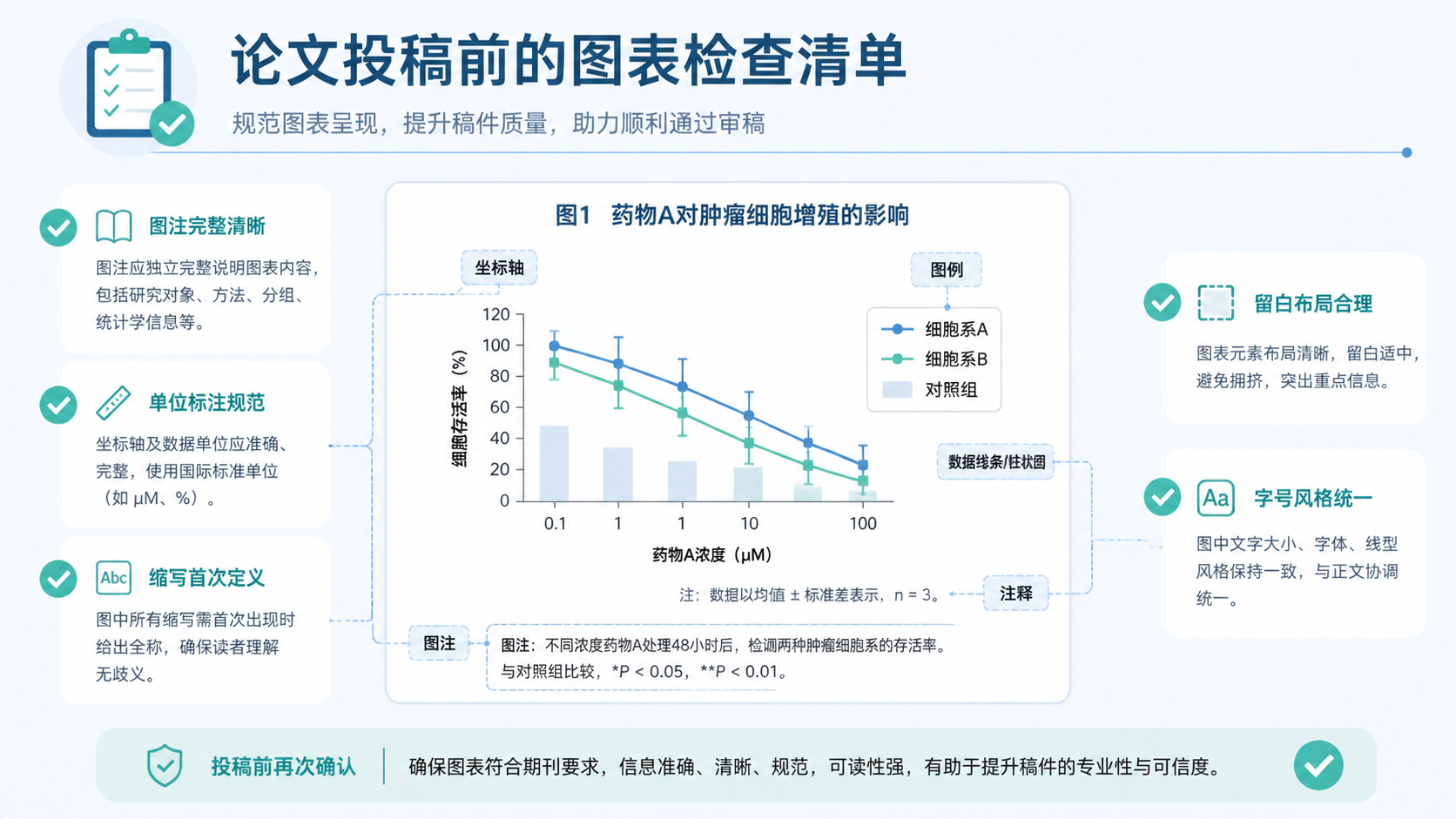

4.2 再检查三件事

做完图后，至少检查三轮。

1. 坐标轴和单位是否正确。
2. 图注和正文是否一致。
3. 子图大小、留白、字体是否统一。

这三项检查，能解决大多数低级错误。 对临床研究图表而言，最怕的是数据对了，但呈现出了错。SCI图表标注规范就是帮助作者避免这种“低级但致命”的问题。

4.3 最后再做一次投稿级优化

投稿前，建议把图表放大到实际版面查看。看字体是否清晰，线条是否过细，颜色是否可区分。
如果一张图在缩放后仍然清楚，才更接近SCI投稿标准。

对于多图组合，建议保持统一字体、统一字号、统一配色。这样不仅更美观，也更符合期刊对图形一致性的要求。许多高质量论文的共同点，就是图表看上去“没有多余动作”，但每一处都精准。

5. 结语：把规范变成竞争力

SCI图表标注规范，看似是格式问题，实际上是科研表达能力的体现。它决定读者能否快速理解，审稿人能否快速信任，编辑能否快速判断稿件质量。
对医学生、医生和科研人员来说，规范图表就是提高论文竞争力。
