SCI位图规范怎么写？5大严谨技巧

引言Introduction

SCI位图规范是很多医学生、医生和科研人员投稿时最容易忽视，却最容易被退稿的问题。图片分辨率不够、格式不对、拼图混乱，都会直接影响审稿体验。想让图一次过审，先把SCI位图规范吃透。

1.SCI期刊对位图的基本要求

1.1 先分清位图和矢量图

SCI位图规范的第一步，是区分位图和矢量图。位图由像素构成，放大后容易发虚。矢量图由公式或路径信息构成，放大后仍清晰。

照片、病理切片、影像截图，通常属于位图。
统计图、流程图、示意图，通常更适合矢量图。

这一区分很关键。因为期刊对不同图形的处理方式不同。位图更依赖分辨率，矢量图更依赖文件格式和可编辑性。

1.2 常见格式和提交方式

根据上游知识库，SCI期刊常见接受格式包括TIFF、EPS，部分也接受PDF或办公软件生成的图形文件。投稿时，图片应作为单独文件上传 ，不要嵌入到正文中。

还要注意命名规则。图片文件应按Figure 1、Figure 2顺序编码，不要在文件名中加入作者姓名。
这不是细节问题，而是排版和审稿流程的基础要求。

1.3 分辨率要达标

SCI位图规范里，分辨率是硬指标。对于照片类图像，通常建议至少达到300 dpi。对于线条图或统计图，通常建议达到600 dpi以上。

如果是截图，尤其要小心。屏幕截图往往只有96 dpi左右，直接截取会导致图像不清楚。正确做法是尽量截取更大的原始画面 ，再按需要缩小，而不是拿低分辨率小图强行放大。

2.如何判断你的图是不是合格位图

2.1 看图像来源

SCI位图规范不是只看“是不是图片”，而是看图片来源。常见来源包括：

• 相机拍摄的实验照片。
• 显微镜图像。
• 病理切片照片。
• 医学影像截图。
• 扫描仪导出的图像。

这些图一旦原始分辨率不足，后期很难补救。低分辨率位图不能通过简单放大变成高质量图像。

2.2 看放大后的清晰度

判断位图是否合格，最直接的方法是放大检查。若放大后边缘锯齿明显、文字模糊、线条断裂，说明原图质量不足。

这对论文尤其重要。因为审稿人常常会放大看图。若图中标注、比例尺、箭头或边界不清，会降低论文可信度。

2.3 看是否适合打印和排版

SCI图像不仅要在电脑上看清楚，还要能适配期刊版式。很多问题不是“能不能看”，而是“缩小后还能不能看清”。

合格的位图应该在目标版面尺寸下保持清晰。
这意味着你需要从一开始就控制像素和分辨率，而不是最后再临时修图。

3.5大严谨技巧，帮你写对SCI位图规范

3.1 技巧一：先保留原始高分辨率文件

这是最重要的一步。无论是拍照、扫描还是截图，先保存原始文件，再做编辑。不要用反复转存后的压缩版本做投稿图。

原因很简单。每次压缩和另存，都可能损失细节。原始文件是后续所有规范化处理的基础。

3.2 技巧二：照片和线条图分开处理

SCI位图规范要求不同图像采用不同策略。

• 照片类图像，优先保证真实度和清晰度。
• 线条图或统计图，优先保证边缘锐利、文字统一、坐标清楚。

如果统计图本来可以用矢量图完成，就不要硬做成低质量位图。这样既不利于放大，也不利于后期修改。

3.3 技巧三：颜色模式和背景要统一

知识库提到，位图常见颜色格式包括灰度图和RGB彩色图。投稿前要保持全篇风格统一，不要同一组图里混用过多风格。

同时，背景要尽量干净。复杂背景会干扰主体信息。对于医学图像，尤其要注意不要让背景噪点影响病灶或结构识别。

3.4 技巧四：比例尺、标注和边界必须规范

如果是病理切片或显微图，常常需要比例尺。比例尺不是装饰，而是学术证据的一部分。
若图中有箭头、字母标注、局部放大框，也要确保位置统一、字号一致、颜色清晰。

图像边界也要规整。拼图前先统一裁切范围，避免同组图像大小不一，影响整体可读性。

3.5 技巧五：不要在正文里插图，要单独提交

很多作者在Word里直接插图，结果被自动压缩，清晰度下降。知识库明确指出，图片应作为独立文件上传，不要嵌入论文正文。

这一步很容易被忽略，却是SCI位图规范里最常见的失误点。
提交系统单独上传，才能最大限度保留原始质量，也更便于编辑部排版。

4.SCI论文里位图和组图怎么处理更合理

4.1 一篇文章不宜图太多

上游知识库提到，SCI文章一般建议控制在6幅图左右，不宜过多。若图很多，应将同类图合并为组图。

这样做有两个好处。第一，节省版面。第二，帮助读者快速理解逻辑顺序。

4.2 组图要有统一逻辑

组图不是简单拼接。它要按实验流程、时间顺序或对照关系排列。常见方式包括：

1. 同一实验不同处理组放在一起。
2. 同一指标不同时间点放在一起。
3. 同一病例不同影像切面放在一起。

组图的核心，不是堆图片，而是讲清楚研究路径。

4.3 拼图前先统一标准

拼图前先统一以下要素：

• 图像尺寸。
• 字体大小。
• 标注位置。
• 颜色风格。
• 比例尺样式。

如果前期不统一，后期很难修整。尤其是医学论文，审稿人对图像一致性非常敏感。

5.用GraphPad等工具时，如何避免常见错误

5.1 统计图优先考虑规范表达

知识库指出，GraphPad是常用且上手较快的作图工具。它适合绘制统计图和线条图，但前提是数据表达要正确。

图形不是为了好看，而是为了准确表达数据。
有些数据适合图，有些更适合表。不要为了“显得高级”而强行作图。

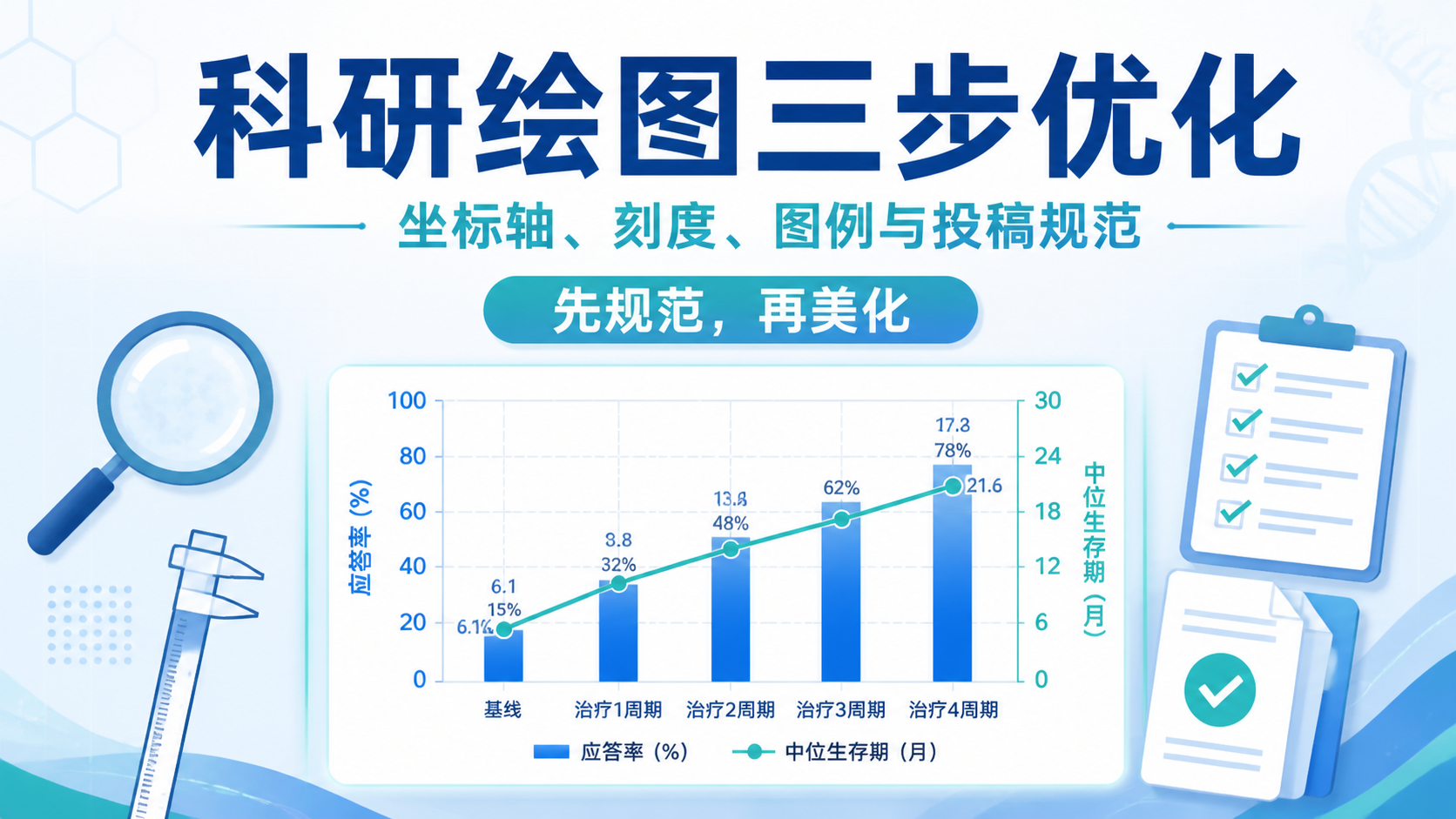

5.2 注意坐标轴和刻度

统计图最容易被误读的地方，就是坐标轴。纵坐标范围不同，视觉趋势会完全不同。即使数据本身一样，图也可能给人不同印象。

因此，SCI位图规范不仅是格式规范，也是表达规范。
坐标轴、标签、图例和刻度必须准确。

5.3 投稿前做最后检查

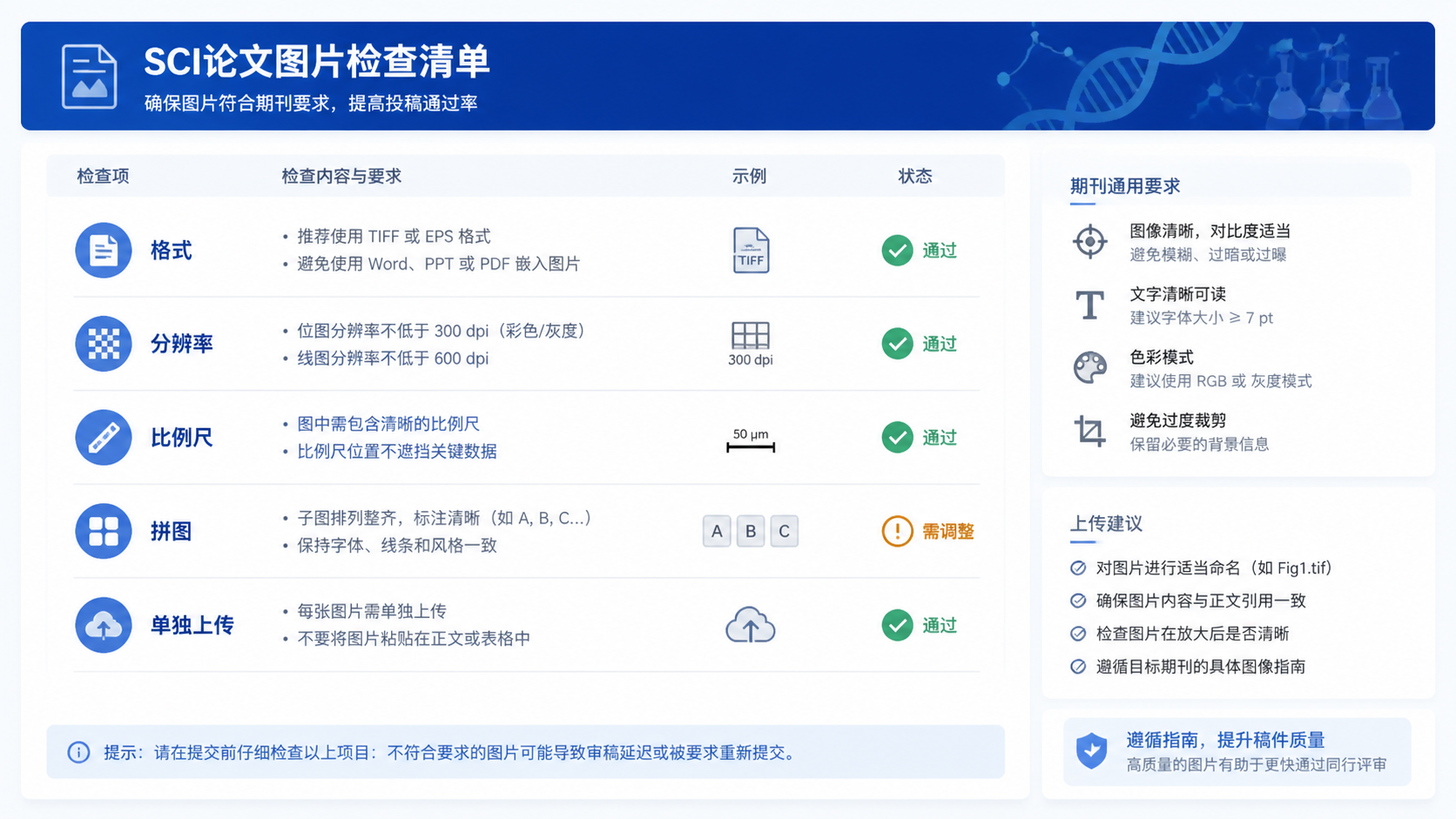

提交前建议逐项检查：

• 文件格式是否符合期刊要求。
• 分辨率是否足够。
• 文件名是否规范。
• 是否单独上传。
• 是否有作者名、无关水印或多余边框。
• 是否存在模糊、拉伸、压缩痕迹。

这一步看似繁琐，但能显著减少返工。对临床研究和基础研究都一样。

总结Conclusion

SCI位图规范的核心，不是单纯“图片清不清楚”，而是格式、分辨率、提交方式、标注逻辑和图像表达 是否全部达标。对医学生、医生和科研人员来说，规范图片就是提高论文质量的一部分。

记住这5点：保留原始图、分清位图和矢量图、保证分辨率、规范组图、单独上传文件。只要前期做好，后期修改会少很多。
如果你希望系统提升SCI作图和投稿效率，可以结合解螺旋 的科研写作与图形编辑方法，少走弯路，更快完成高质量投稿。
