SCI图表坐标轴规范怎么写？3大严谨原则详解

引言Introduction

SCI图表坐标轴规范写不好，常见后果是图例混乱、刻度不清、审稿人质疑数据表达。对医学生、医生和科研人员来说，坐标轴不是装饰，而是结果可信度的一部分 。本文用3大严谨原则，帮助你把图做得规范、清晰、符合SCI投稿要求。

1. 先把坐标轴的“信息边界”写清楚

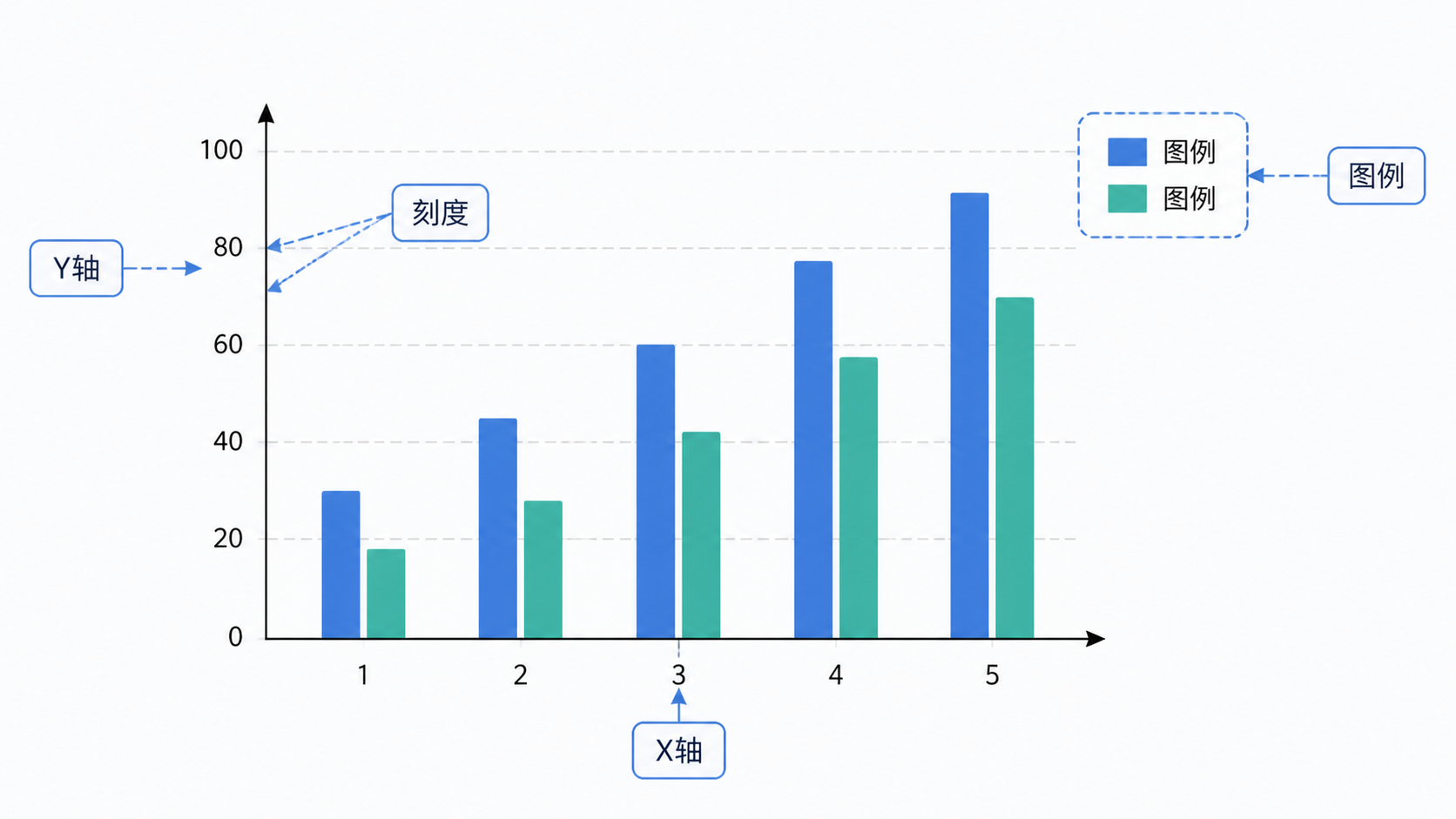

1.1 坐标轴标签要准确到变量层级

SCI图表坐标轴规范的第一步，是让读者一眼看懂变量含义。横轴写什么，纵轴写什么，必须和数据一一对应。不要只写“结果”“指标”这种笼统词。

推荐写法要包含变量名、单位、必要时加分组信息。
例如，发病率、时间、比值、百分比，都应明确标出。若是百分比，建议统一写成“%”。若是发病率，可写“Incidence rate (%)”或按期刊要求统一格式。

在实际绘图中，坐标轴标签还要避免冗余。若图例已经清楚区分组别，坐标轴就不必重复堆砌信息。这样更符合SCI图形的简洁原则。

1.2 坐标轴范围要忠于数据，不要制造视觉偏差

很多图“看起来更有趋势”，其实是坐标轴范围被人为收窄了。这个问题在论文里非常敏感。因为坐标轴范围的改变，会直接影响读者对趋势强弱的判断 。

如果数据本身波动不大，过度压缩纵轴会放大差异。反之，范围过宽又会让变化看不出来。更稳妥的做法是按数据真实分布设置刻度，并保持前后一致。特别是同一研究中多张图，如果纵轴尺度不同，必须在图注中说明。

1.3 双纵坐标轴要谨慎使用

双纵坐标轴在SCI中并不少见，但必须有明确逻辑。常见做法是，左轴展示原始指标，右轴展示比值或另一衍生变量。关键是两边刻度要能对应，不能让读者误判。

双轴图的核心不是“看起来高级”，而是“两个量纲被正确映射”。
如果一个变量需要乘以10才能绘到图中，另一个变量则要在轴标签中除以10或按比例还原。这样右侧刻度才能与实际范围一致。没有这个对应关系，双轴图就会失真。

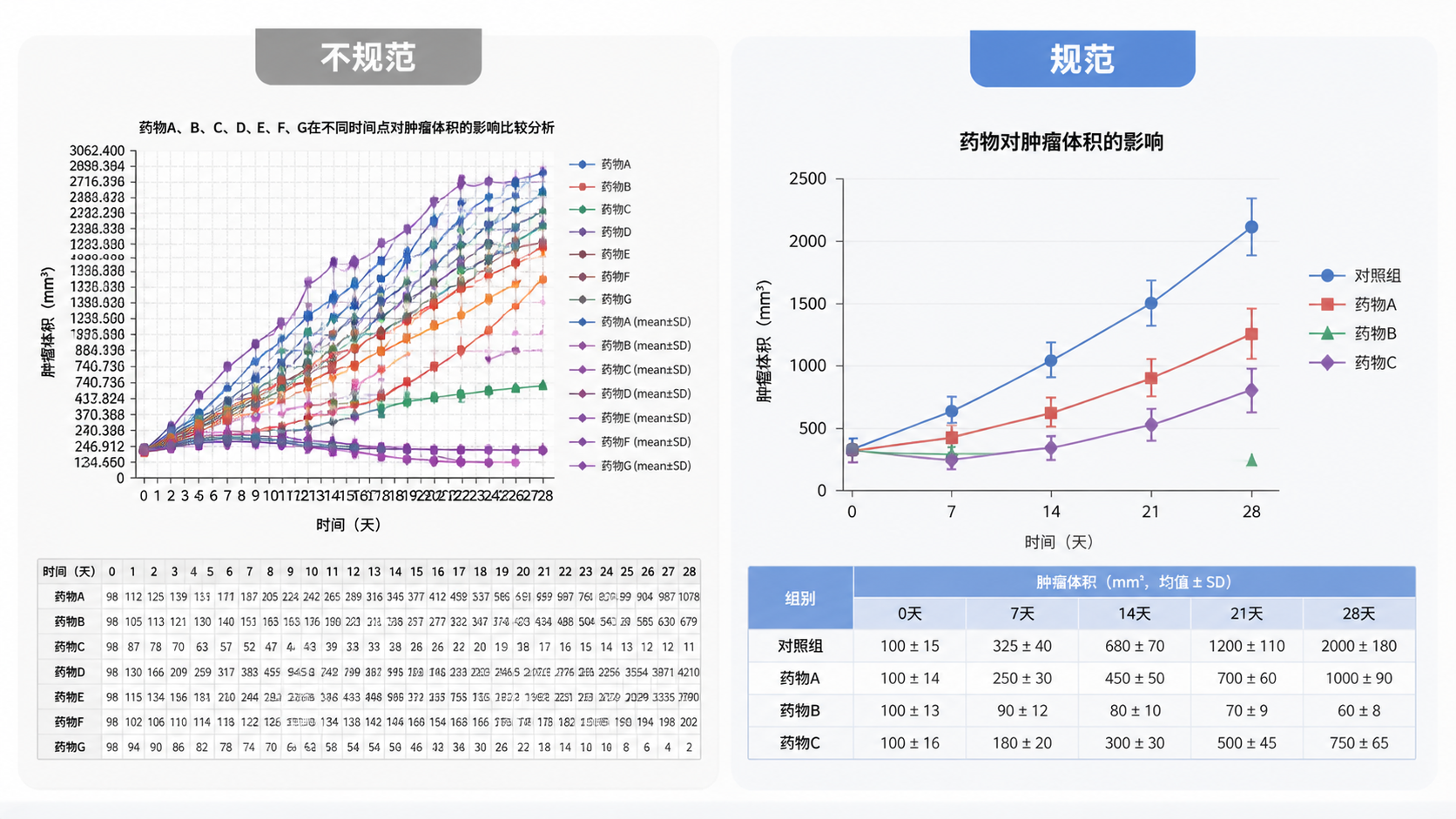

2. 再把刻度、标签和图例做“可读性优化”

2.1 刻度数量要适中，不能太少也不能太密

SCI图表坐标轴规范不仅看“有没有轴”，更看“轴是否好读”。刻度太少，信息太粗。刻度太多，图面拥挤。一般建议根据数据密度和画布大小来决定。

例如，年份跨度只有8个点时，可以把每个年份都显示出来。若横轴标签较长，适当增加间隔或旋转角度，能显著提升可读性。纵轴刻度也要避免过稀，否则数据变化难以判断。

原则很简单：让读者在3秒内读懂图，不要让他们停下来猜。

2.2 标签角度、大小和位置要配合画布

当横轴标签较长时，直接水平排布容易重叠。这时可以旋转45度，必要时调整对齐方式。对于画布较小的图，标签字体也要相应缩小，但不能小到无法识别。

图例位置同样重要。默认放在右侧，常常占据宝贵空白。若图面左上角或上方留白较多，可以把图例放进图中空白区，或放到图上方。这样能节省空间，也更符合版面审美。

图例不是越大越好，越清楚越好。
如果图例占比过大，会喧宾夺主。对于条形图、折线图或点线图，优先考虑简洁图例。若一种元素已经能表达组别，就不要同时叠加颜色、形状、线型三种信息。

2.3 图例、坐标轴和图形元素要保持比例协调

很多图的问题，不是内容错，而是比例失衡。点太小，像针尖。条太宽，挤在一起。图例方块太大，视觉上压过主体数据。
这些都属于SCI图表坐标轴规范的一部分，因为它们直接影响读图效率。

建议根据画布大小重新调整元素比例。比如散点数量少时，可以适当放大点的尺寸。条形图组间距离不够时，可缩小条宽，让不同组别更分明。图形元素的大小必须服务于数据表达。

3. 最后把输出格式和投稿标准对齐

3.1 线条图和照片要分开处理

在SCI投稿里，图形类型不同，要求也不同。统计图形通常属于线条图，建议以高分辨率矢量格式输出。照片、病理图、影像图则更偏位图，需保证原始清晰度。

根据常见期刊要求，线条图一般需要较高分辨率，常见建议是600 dpi以上。照片类图像则要尽量保证原图质量。原始文件越清楚，后期越不容易出问题。

3.2 文件命名、格式和上传方式要规范

不少投稿问题，不在图上，而在文件管理上。期刊常要求图片单独上传，不要嵌入正文。文件名通常要按Figure 1、Figure 2这样的顺序编号，不要夹带作者信息。

常见格式方面，位图常用TIFF，矢量图常用EPS或PDF。具体以目标期刊稿约为准。
建议在正式投稿前统一检查以下几点：

1. 文件格式是否符合期刊要求。
2. 图号是否与正文引用一致。
3. 分辨率是否达标。
4. 图例和坐标轴是否清晰。
5. 是否存在冗余标题或不必要装饰。

3.3 先规范，再美化

很多人画图时先追求“好看”，后补“规范”。这顺序是反的。对SCI图表坐标轴规范来说，先保证信息准确，再做视觉优化，才是正确路径。

坐标轴清晰、刻度合理、图例简洁，才是真正的专业图。
如果你在排版、拼图、图例位置或坐标轴标注上反复卡住，可以借助解螺旋的科研作图与论文写作支持，把图形格式、清晰度和投稿规范一次性理顺，减少返工。

总结Conclusion

SCI图表坐标轴规范，本质上是三件事。第一，标签和单位必须准确。第二，刻度、角度和图例必须易读。第三，输出格式必须符合期刊投稿标准。
只要把这3大原则落实到每一张图，图就不会“差一点意思”，而是能真正支撑你的论文结论。对医学生、医生和科研人员来说，规范作图不是细节，是科研表达能力的一部分。

如果你正在准备投稿，建议把坐标轴、图例、分辨率和文件格式一起检查。这样能显著降低返修概率，也能提升整篇论文的专业感。
