3步掌握生信网络图可视化？

引言Introduction

生信网络图可视化，是很多医学生和科研人员从“会分析”走向“会发表”的关键一步。问题也很明显。数据有了，差异基因也筛出来了，但图不会画，网络关系讲不清，文章就很难成体系。掌握网络图，不是学会炫技，而是把机制逻辑讲清楚。

1. 先搞清楚，生信网络图可视化到底画什么

1.1 网络图不是单张图，而是关系图

生信网络图可视化，本质上是在表达“节点”和“连接”的关系。节点可以是基因、蛋白、miRNA、lncRNA、通路，也可以是样本或临床变量。连线表示互作、相关性、调控关系，或共同富集关系。

在非肿瘤和其他组学文章里，最常见的网络图主要有几类。

• PPI蛋白互作网络。常用STRING。
• 共表达网络。常见于WGCNA。
• miRNA-mRNA、lncRNA-miRNA-mRNA调控网络。
• 基因与药物、基因与转录因子网络。

先明确图的生物学含义，再决定工具和算法。 否则图画出来了，也只是“好看”，不是“有解释力”。

1.2 文章里最常见的网络图模块

从上游知识库看，生信文章并不要求把所有分析都做满。更重要的是抓住核心模块，围绕课题组合。常见路径是：差异分析，功能富集，网络构建，临床或实验验证。

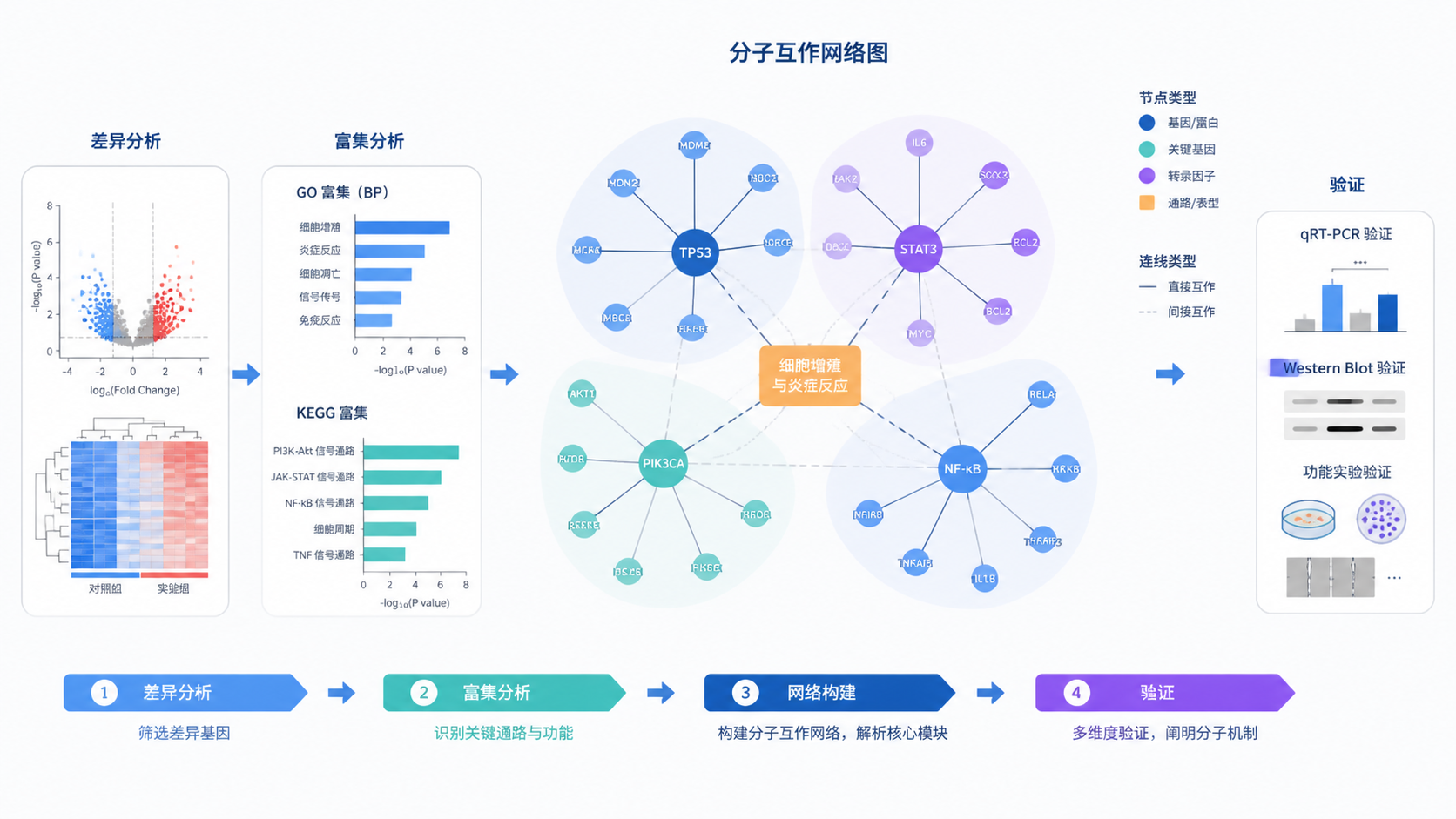

一个比较标准的网络图思路是这样。

1. 先做差异表达，得到候选基因。
2. 再做GO、KEGG或GSEA，找到功能方向。
3. 然后用PPI、共表达或调控关系构网。
4. 最后用节点筛选、Hub基因、相关性分析，把结果收束到少数关键分子。

网络图不是孤立存在的。它通常服务于“筛选关键基因”和“支撑机制链条”。

1.3 选错数据，网络图再漂亮也站不住

做网络图前，数据整理很重要。上游知识库反复强调，非肿瘤研究常用GEO数据。优先考虑被二次、三次挖掘过的数据集，因为坑更少，注释和可复用性更好。
同时要注意：

• 尽量同类数据合并，芯片和测序不要混用。
• 分子类型要一致，mRNA、lncRNA、circRNA、miRNA不要混杂。
• 物种和组织来源要统一。
• 样本分组要清晰，病例组和对照组不能模糊。

网络图的可信度，首先取决于前面的数据是否规范。

2. 用对工具，才能把网络图画得清楚

2.1 常用工具有明确分工

生信网络图可视化不是一个软件包打天下，而是多个工具协作完成。上游内容里提到的工具比较典型。

• STRING，用于蛋白互作检索。
• Cytoscape，用于网络图展示和节点筛选。
• WGCNA相关流程，用于共表达模块分析。
• 一些在线数据库，可用于转录因子、miRNA、药物预测和互作扩展。

如果你只想把图画出来，Cytoscape足够常用。
如果你想把“关系来源”讲清楚，还要结合数据库和筛选规则一起写。

2.2 PPI网络图是最常见的入门路径

在非肿瘤文章里，PPI网络图是最容易落地的模块。做法通常是先把差异基因上传到STRING，再导出互作关系，最后导入Cytoscape整理。
这个过程的重点不是“连线越多越好”，而是看网络是否能帮助你找出核心节点。

常见做法包括：

• 设置置信度阈值。
• 删除过于稀疏或过密的边。
• 用插件或算法筛Hub基因。
• 再结合表达量、ROC、相关性做二次筛选。

Hub基因不是凭感觉挑出来的，而是根据网络中心性和后续验证共同确定。

2.3 调控网络图要先定义边的逻辑

调控网络图比PPI更容易“画得复杂”，也更容易“讲不清”。因为它涉及预测关系。比如miRNA-mRNA、TF-gene、lncRNA-miRNA-mRNA，这些边往往来自数据库预测或交集筛选。

所以在写作时，必须交代清楚三件事。

1. 数据来源是什么。
2. 交集怎么取。
3. 为什么这些边可信。

如果是预测网络，建议配合表达差异方向一起解释。比如miRNA上调，靶基因下调，这种方向性更符合生物学逻辑。
调控网络图的核心不是复杂，而是规则清楚。

3. 画出能发表的图，关键在筛选和表达

3.1 网络图可视化的三步流程

要真正掌握生信网络图可视化，可以按三步走。
第一步，确定网络类型。
是PPI、共表达，还是调控网络。不同网络对应不同数据库和解释方式。

第二步，筛选节点和边。
只保留有生物学意义的候选分子。避免把所有结果一股脑丢进图里，导致图面混乱。

第三步，进行标准化展示。
统一颜色、节点大小、边粗细和标签规则，让读者一眼看懂重点。

这个流程看似简单，但真正影响发表质量的，往往就在筛选规则和图形表达上。

3.2 图不是越大越好，信息密度才是关键

很多初学者会犯一个错误，觉得网络图节点越多越“高级”。实际上，审稿人更看重的是图是否能支撑结论。
一个合格的网络图，应该满足以下标准。

• 中心节点明确。
• 网络结构不过度拥挤。
• 颜色和大小有实际含义。
• 图注能解释清楚构建逻辑。

例如，Hub基因可以用更大的节点表示，显著上调和下调可以用不同颜色区分，互作强度可以用边粗细体现。这样比单纯堆节点更有说服力。

网络图的价值，不在于复杂度，而在于可解释性。

3.3 配套分析决定网络图能不能转化成文章

上游知识库里提到，生信文章常常通过“挑、圈、联、靠”来组织结果。网络图常常就是“联”的核心。
如果你只画网络图，文章还不够完整。通常还要补上这些模块：

• 差异表达图，说明候选来源。
• 富集分析图，说明功能方向。
• 相关性分析或ROC，说明临床意义。
• 实验验证，说明可信度。

网络图只是机制链条中的一环，不是终点。
它真正的作用，是把“候选分子”收束成“关键分子”，再把关键分子转化成论文主线。

3.4 用解螺旋产品把网络图流程做顺

对医学生、医生和科研人员来说，最大痛点往往不是看不懂概念，而是流程碎、工具多、图表标准不统一。这里更适合借助解螺旋的系统化内容，把差异分析、富集分析、网络构建和可视化串成一条线。
如果你已经有候选基因，解螺旋相关课程和体系化训练可以帮助你更快完成从数据到网络图的整理，减少试错成本。把时间花在课题设计和结果解释上，而不是反复卡在软件操作。

总结Conclusion

生信网络图可视化的核心，不是会不会画，而是能不能把关系讲清楚。你需要先明确网络类型，再选对数据库和工具，最后通过合理筛选和规范展示，把图变成论文证据链的一部分。
如果你的课题正卡在“结果有了，但图不会组织”，可以直接从PPI、调控网络和共表达网络三条线切入。按照本文的三步思路，你就能把网络图从“展示图”变成“结论图”。
想少走弯路、快速搭建可发表的生信图表逻辑，可以考虑解螺旋的体系化内容和实操训练。
