掌握这四类图，Meta分析统计作图不再难

引言Introduction

Meta分析写到一半，很多人卡在作图。图做得不规范，结果再好也难发表。真正拉开差距的，不是“会不会做图”，而是能否用图准确传达异质性、分布和效应量。

1. 为什么Meta分析作图不能只看“好看”

1.1 图表的核心任务是解释数据

Meta分析不是单纯展示数值。它要回答三个问题。

• 研究对象分布是否清楚。
• 组间差异是否直观。
• 异质性是否能被读者快速理解。

如果图形不能服务于结论，就只是装饰。 对审稿人来说，图的价值在于减少解释成本，而不是增加页面复杂度。

在临床研究和循证医学写作中，图表通常承担“摘要”功能。一个合格的图，应该让读者在10秒内抓住重点。比如样本构成、结局分布、均值差异、趋势变化。这也是统计作图进阶技巧的第一步。

1.2 先明确图的用途，再决定图的类型

不同图形解决的问题不同。常见误区是先选图，再找数据往里塞。正确顺序应是：

1. 先确定图要回答什么问题。
2. 再判断变量类型。
3. 最后选择最合适的图形。

分类变量适合看构成，连续变量适合看分布，时间或顺序变量适合看趋势。 只要这个逻辑清楚，作图就不会乱。

2. 条形图，最适合呈现分类变量构成

2.1 条形图适合做什么

条形图，也就是柱状图，最常用于分类变量和顺序变量。比如性别比例、分组人数、分层后不同结局的频数或百分比。它的优势很直接，读者一眼就能看出差别。

在诊断性研究或Meta分析的描述部分，条形图常用于展示：

• 纳入研究的类型分布。
• 样本在不同分组中的构成。
• 某一指标的频数变化。
• 不同亚组的均值或比例比较。

条形图的关键是横轴分类清晰，纵轴单位明确。 如果是频数，就写清n值。如果是百分比，就标明% 。如果是均值，就注明均值和误差范围。

2.2 作图时最容易出错的地方

条形图最常见的问题有三个。

• 分类顺序混乱，导致读者难以比较。
• 纵轴未标明统计含义，出现“看懂了图，没看懂指标”的情况。
• 颜色过多，干扰主信息。

在SCI写作中，一张条形图最好只传达一个核心信息。 如果信息太多，可以拆成分图。不要强行把所有变量放在一张图里。

2.3 适合发表的条形图标准

一张可发表的条形图，通常要满足以下要求：

• 分类变量命名规范。
• 轴标签完整。
• 图注说明统计量来源。
• 颜色对比清楚，但不过度花哨。
• 同组数据保持一致的排序逻辑。

如果图中涉及组间比较，建议在图注中补充P值或效应量。这样，图不只是“展示”，而是“支持结论”。

3. 线形图，最适合呈现趋势和多变量变化

3.1 线形图适合表达什么

线形图适合时间序列、连续变化和多个变量的趋势对比。比如PFS和OS随时间变化，或不同组别在多个观察点上的变化轨迹。它比条形图更适合呈现连续性信息。

当你想强调“变化过程”而不是“静态对比”时，线形图通常是更优选择。 这在临床随访、疗效观察、预后分析里非常常见。

在Meta分析相关图形中，线形图也可用于展示不同组别的趋势差异，尤其适合多个时间点的数据。它能帮助读者快速识别上升、下降或平稳的轨迹。

3.2 线形图的专业表达要点

线形图的关键不只是连线，而是让趋势可解释。建议注意以下几点：

1. 时间点要等距或说明不等距。
2. 每条线都要有明确图例。
3. 如果有误差线，必须交代是标准差、标准误还是95%CI。
4. 颜色区分要稳定，不要同一组在不同图中反复换色。

线形图最忌“只见线，不见数据语义”。 如果读者不知道每个点代表什么，图就失去了临床意义。

3.3 适合Meta分析场景的应用

在Meta分析中，线形图可用于展示不同亚组或不同时间节点的变化。尤其在纵向结局、随访结局或治疗反应研究里，线形图比静态图更能反映临床过程。

如果研究设计涉及多个结局指标，也可以在同一张图中展示不同曲线。但前提是变量数量不能太多。一般建议控制在2到4条曲线以内，超过这个数量，识读难度会明显上升。

4. 饼图和直方图，分别负责构成和分布

4.1 饼图适合展示比例结构

饼图常用于描述总体构成，比如各类型研究占比、某分类变量的比例分布。它的优势是直观，适合强调“组成部分与整体”的关系。

但饼图不是万能图。当分类超过5类，或者各类差异很小的时候，饼图的可读性会迅速下降。 此时条形图往往更合适。

饼图在论文中适合用于：

• 研究类型占比。
• 受试者构成比例。
• 某分类结局的分布。

如果需要精确比较不同类别之间的差距，建议用条形图替代饼图。因为条形图对细微差异的表达更稳定。

4.2 直方图适合观察连续变量分布

直方图主要用于观察连续变量的分布情况，比如年龄、实验室指标、评分数据等。它能帮助读者判断数据是否偏态、是否近似正态、是否存在异常峰值。

直方图的价值在于“看分布，而不是看均值”。 这是很多初学者容易忽略的地方。均值只能告诉你中心位置，直方图才能告诉你数据形态。

如果在直方图上叠加正态曲线，就能更直观地观察实际分布与理想分布的差别。这对后续选择统计方法很重要。比如是否适合参数检验，是否需要转换变量，是否需要采用非参数方法。

4.3 直方图和饼图的组合思路

在一篇完整论文中，饼图和直方图经常承担“描述样本”的任务。一个展示构成，一个展示分布。两者配合，能让研究对象更完整。

建议写作时遵循这个顺序：

• 先用饼图或条形图交代样本构成。
• 再用直方图展示核心连续变量分布。
• 最后进入比较和推断分析。

这样读者阅读路径更顺畅，文章结构也更符合SCI写作习惯。

5. 从会做图到会用图，才是真正的进阶

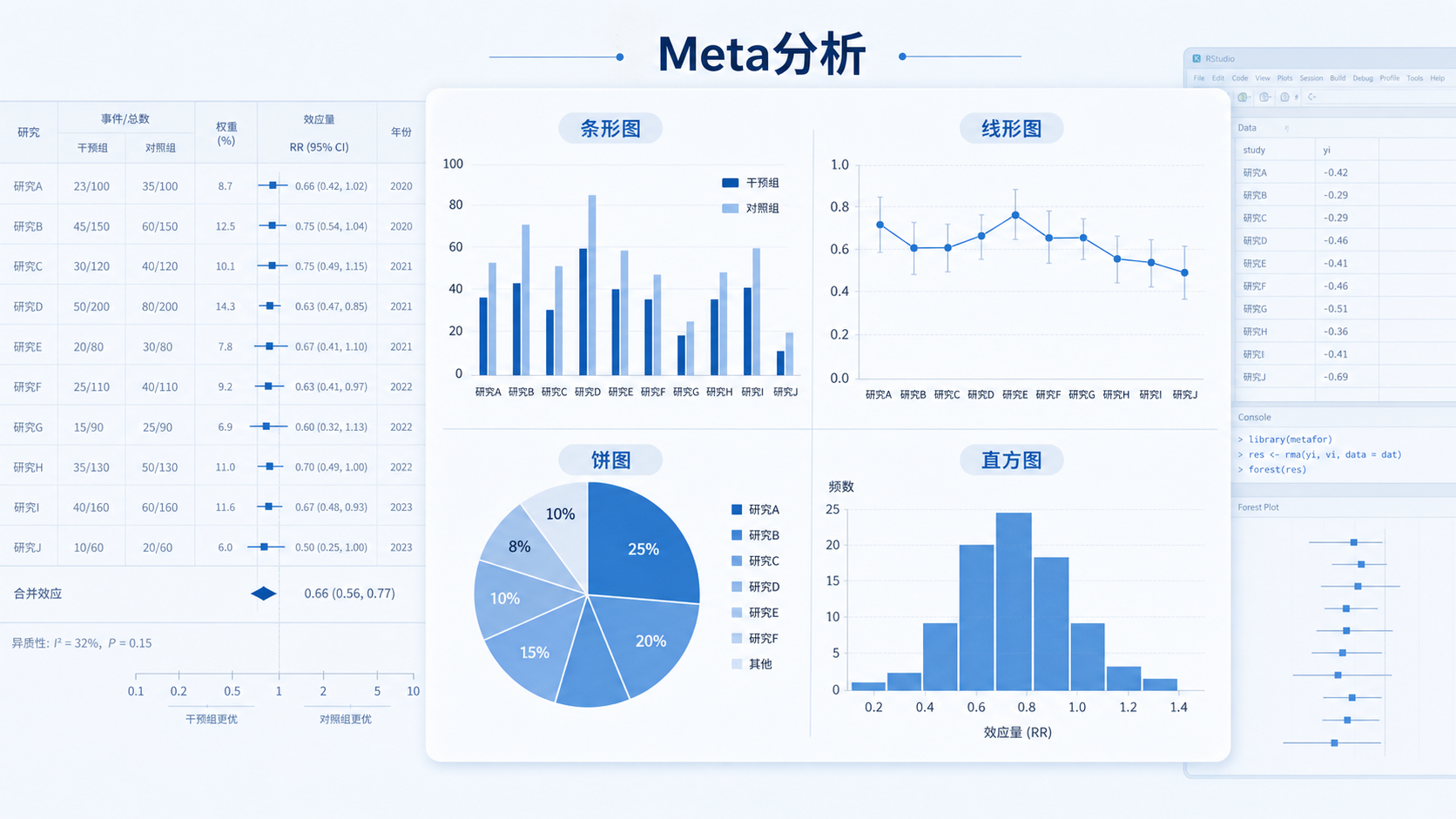

5.1 四类图各自解决的核心问题

要真正掌握统计作图进阶技巧，必须先理解四类图的分工。

• 条形图，解决“有多少，分别占多少”。
• 线形图，解决“怎么变，趋势如何”。
• 饼图，解决“整体由什么组成”。
• 直方图，解决“数据长什么样”。

图形选择的本质，是把统计问题翻译成视觉问题。 这一步做对了，后面的分析和写作都会更顺。

5.2 作图时建议遵循的实操规则

为了让图更适合投稿，建议遵循以下规则：

1. 图题短而准，避免堆砌术语。
2. 坐标轴单位完整，不能省略。
3. 图例与颜色统一。
4. 每张图只保留一个主结论。
5. 图注写清统计方法和误差定义。

对于Meta分析文章，图表最好与正文结论一一对应。也就是说，正文讲什么，图就支持什么。不要出现正文重点在异质性，但图却只展示样本构成的情况。

5.3 统计软件只是工具，关键还是逻辑

无论使用SPSS、Stata、R，还是专用的Meta分析软件，工具都只是实现手段。真正决定图表质量的，是你对变量类型、统计含义和展示目标的理解。

会点按钮不等于会作图。 真正的专业作图，是先想清楚图要回答的问题，再选择最简洁、最准确的呈现方式。

如果你在Meta分析写作中经常卡在“图怎么做、图怎么说、图怎么放”，可以借助解螺旋的研究与写作支持，快速把数据转成规范图表，让统计结果更清楚、论文表达更稳定。

总结Conclusion

Meta分析统计作图的难点，不在软件，而在思路。条形图、线形图、饼图、直方图，这四类图覆盖了构成、趋势、比例和分布四个核心场景。只要先明确图的目的，再匹配变量类型和展示逻辑，统计作图就会变得简单。

对于医学生、医生和科研人员来说，真正重要的是把图做成证据，而不是做成装饰。若你希望进一步提升论文图表规范性和投稿效率，可以关注解螺旋。它能帮助你把复杂数据整理成更清晰、更适合发表的研究表达。
