顶级期刊统计图解密：气泡图、棒棒糖图与柱状图

引言Introduction

顶级期刊里的统计图，最怕“看得懂形状，看不懂信息”。气泡图、棒棒糖图、柱状图看似相似，实际传递的统计含义、排序逻辑和可读性差别很大。如果读图不准，后面的结论和讨论都可能偏。

1. 先理解三种图的共同基础

1.1 它们本质上都在表达“排序后的统计结果”

这三类图常见于 GO 富集、通路分析和差异基因结果展示。它们的核心任务一致。都是把多个条目按显著性或数值大小排序，再用图形提高可读性。

气泡图、棒棒糖图和柱状图，本质上都是“统计结果可视化”。
区别在于，强调的信息不一样。有人更强调显著性。有人更强调数量。有人更强调版面展示效率。

对医学科研统计图解读来说，先抓住两个变量最重要。

• 横轴通常表示富集强度、显著性或数值大小。
• 纵轴通常表示 GO term、通路名或分组名称。

如果连这两点都没看清，后面的颜色、点大小和排序就很容易误判。

1.2 统计图里最容易被忽略的三个指标

读这类图，至少要同时看三件事。

1. p 值或 adjust p 值。
2. count 或命中基因数。
3. 排序方式。

在多重比较场景中，最常见的是 adjust p 值，也就是校正后的显著性。
当横轴用负 log10 展示时，数值越大，说明 p 值越小，结果越显著。
例如，-log10(0.05) 约等于 1.3，所以 -log10(adjust p) ≥ 1.3 通常意味着 adjust p < 0.05。

这是一条很实用的判断线。医学生、医生和科研人员都应该熟悉。

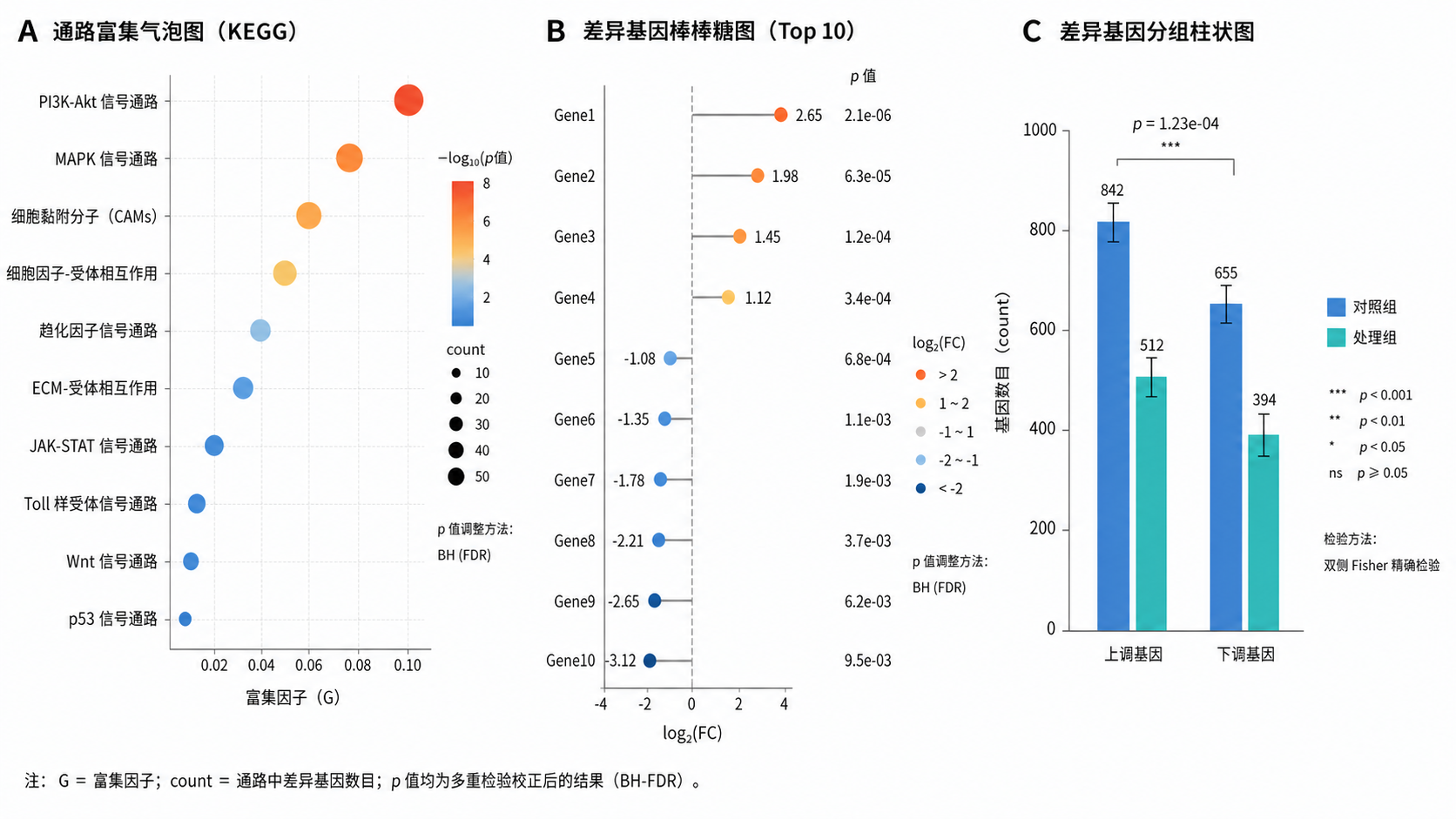

2. 气泡图为什么最常见

2.1 气泡图的信息密度最高

在当前论文中，气泡图最常见。原因很直接。它能在一张图里同时放入显著性、数量和分类信息。信息密度高，版面也更紧凑。

气泡图通常包含以下元素。

• 纵坐标：GO term 或通路名称。
• 横坐标：-log10(adjust p value) 或其他统计量。
• 气泡大小：count，表示命中基因数。
• 气泡颜色：adjust p 值或显著性水平。

气泡越大，说明该条目对应的基因数越多。
颜色越偏“显著”，通常意味着统计学证据越强。

这类图尤其适合顶级期刊，因为它兼顾了美观和信息量。
但前提是读者能看懂。

2.2 读气泡图时要避免的三个误区

气泡图虽然常见，但也最容易被“包装过度”。

第一，不要只看颜色，不看坐标。
颜色只是辅助编码，真正的统计强弱还是要看数值轴。

第二，不要把大气泡直接等同于重要结果。
大气泡说明 count 大，不等于生物学意义一定更强。还要结合 p 值和研究背景判断。

第三，不要忽略 BP、CC、MF 的分类。
GO 分析中常把生物学过程、细胞组分、分子功能分开展示。
BP 和 CC 往往比 MF 更容易出现显著条目。
这在实际文献阅读中很常见。

2.3 气泡图适合回答什么问题

气泡图最适合回答的是：

• 哪些条目最显著。
• 哪些条目命中基因最多。
• 哪些功能模块最值得优先关注。

如果你在做机制研究，气泡图往往是结果部分的首选图形。
它更适合展示“结果概览”，而不是细节解释。

3. 棒棒糖图为什么越来越常见

3.1 棒棒糖图比气泡图更简洁

棒棒糖图和柱状图本质上很接近，但视觉表达更轻。
它的特点是用一条线加一个点来表示数值，画面更清爽。

在 GO 结果展示里，棒棒糖图常按 p 值排序。
纵坐标仍然是 GO term。
横坐标常用 -log10(adjust p 值) 展示。

这意味着，它和气泡图一样，核心仍是显著性。
只是它没有气泡大小这个维度，信息维度更少，但更利于突出排序。

3.2 棒棒糖图的优点和局限

棒棒糖图的优点很明确。

• 画面更简洁。
• 排序结果更直观。
• 适合条目数不多的场景。
• 在文章排版中更容易留出空白。

但它也有局限。

• 不能像气泡图那样同时表达 count。
• 当条目很多时，可读性会下降。
• 如果排序打乱 ontology 结构，读者需要更仔细核对。

有时棒棒糖图会按 p 值直接排序。
这会让 BP、CC、MF 的顺序被打散。
所以读图时不能只看位置，还要看类别标签。

3.3 什么时候更适合用棒棒糖图

棒棒糖图适合以下情况。

1. 条目数量中等，不需要展示过多维度。
2. 你想突出显著性排序，而不是基因数。
3. 你希望图形更轻，适合综述、方法说明或补充材料。

如果目标是清晰传达“谁更显著”，棒棒糖图非常合适。
它比气泡图少一个维度，但更容易让读者快速抓重点。

4. 柱状图为什么仍然是经典方案

4.1 柱状图最稳定，也最容易被理解

柱状图是最经典的统计图之一。
在十几年前的论文里，很多富集分析结果几乎都是柱状图。
后来气泡图和棒棒糖图出现后，柱状图仍然没有退出。

原因很简单。
柱状图最容易被快速识别。

它通常用柱长表示数值大小。
如果横向展示，长名称的条目也更容易放下。
这也是为什么很多 GO 富集图会采用横向柱状图。

4.2 柱状图和棒棒糖图本质相同

从统计信息上看，柱状图和棒棒糖图几乎是同一类表达方式。
区别主要在视觉风格。

• 柱状图强调“面积和长度”。
• 棒棒糖图强调“线段加端点”。

如果不看外形，只看信息结构，两者本质相同。
都适合展示排序后的单一数值。
都不如气泡图那样多维。

对于医学科研统计图解读来说，这一点很重要。
很多读者会把“图更新颖”误认为“信息更高级”。
实际上，是否适合研究问题，才是关键。

4.3 柱状图的使用场景

柱状图适合以下场景。

• 需要最直观的比较。
• 需要让非统计背景读者快速看懂。
• 需要在有限空间展示少量条目。
• 需要和其他主图搭配，避免版面过于复杂。

柱状图的优势不是新，而是稳。
对教学、汇报和论文初稿都很友好。

5. 顶级期刊读图的核心标准

5.1 不只看图形，还要看统计定义

顶级期刊看图，通常不会只问“好不好看”。
更关键的是，图形是否准确表达了统计结果。

你需要先确认这些信息。

• 用的是原始 p 值还是校正后的 adjust p 值。
• 横轴是否用了 -log10 转换。
• 排序依据是 p 值、富集分数还是 count。
• 条目是否按 ontology 分类展示。
• 图中是否明确标注 BP、CC、MF。

没有这些信息，图再漂亮也不够严谨。

5.2 读图时可直接套用的检查步骤

建议按以下顺序读。

1. 先看标题，确认分析对象。
2. 再看横纵坐标，确认每个轴代表什么。
3. 看颜色、点大小或柱长，对应哪个变量。
4. 看排序逻辑，是否按显著性排列。
5. 最后结合研究问题判断是否有生物学解释。

这个顺序很适合论文审稿、课题组汇报和答辩准备。
先读统计，再谈机制。
这是最稳妥的方法。

总结Conclusion

气泡图、棒棒糖图和柱状图，都是医学科研中最常见的统计结果表达方式。它们的差别不在“谁更高级”，而在于信息维度和表达重点不同。气泡图适合多维展示，棒棒糖图适合突出排序，柱状图适合快速比较。
掌握这些图的读法，才能真正读懂顶级期刊里的结果图。
