如何让专利附图高清又专业？生物医学必备技巧

引言Introduction

专利附图不清晰，常见后果不是“看起来差一点”，而是审查员无法准确理解技术方案，补正、驳回风险明显上升 。对生物医学专利来说，结构复杂、部件多、标注密，一张图的专业度，直接影响申请效率与授权概率。

1. 为什么专利附图的清晰度这么重要

1.1 附图不是装饰，而是技术方案的一部分

在专利申请中，附图不是可有可无的配件。它承担的是解释结构、步骤和连接关系的任务。尤其在医疗器械、诊断装置、数字手术系统等方向，图纸必须让本领域普通技术人员仅凭文字和附图就能复现方案 。

如果图不清楚，问题通常集中在三类。

• 结构边界看不清。
• 零部件编号对应不上。
• 步骤关系表达不完整。

这些问题会直接影响审查意见的判断。对发明专利而言，说明书和附图必须一致。对实用新型而言，附图质量更是影响核心。

1.2 生物医学专利对图像要求更高

生物医学领域的附图常见于器械结构图、流程图、系统框图和实验示意图。它们往往涉及微小部件、复杂连接、甚至多模块协同。图一旦糊掉，信息损失非常快。

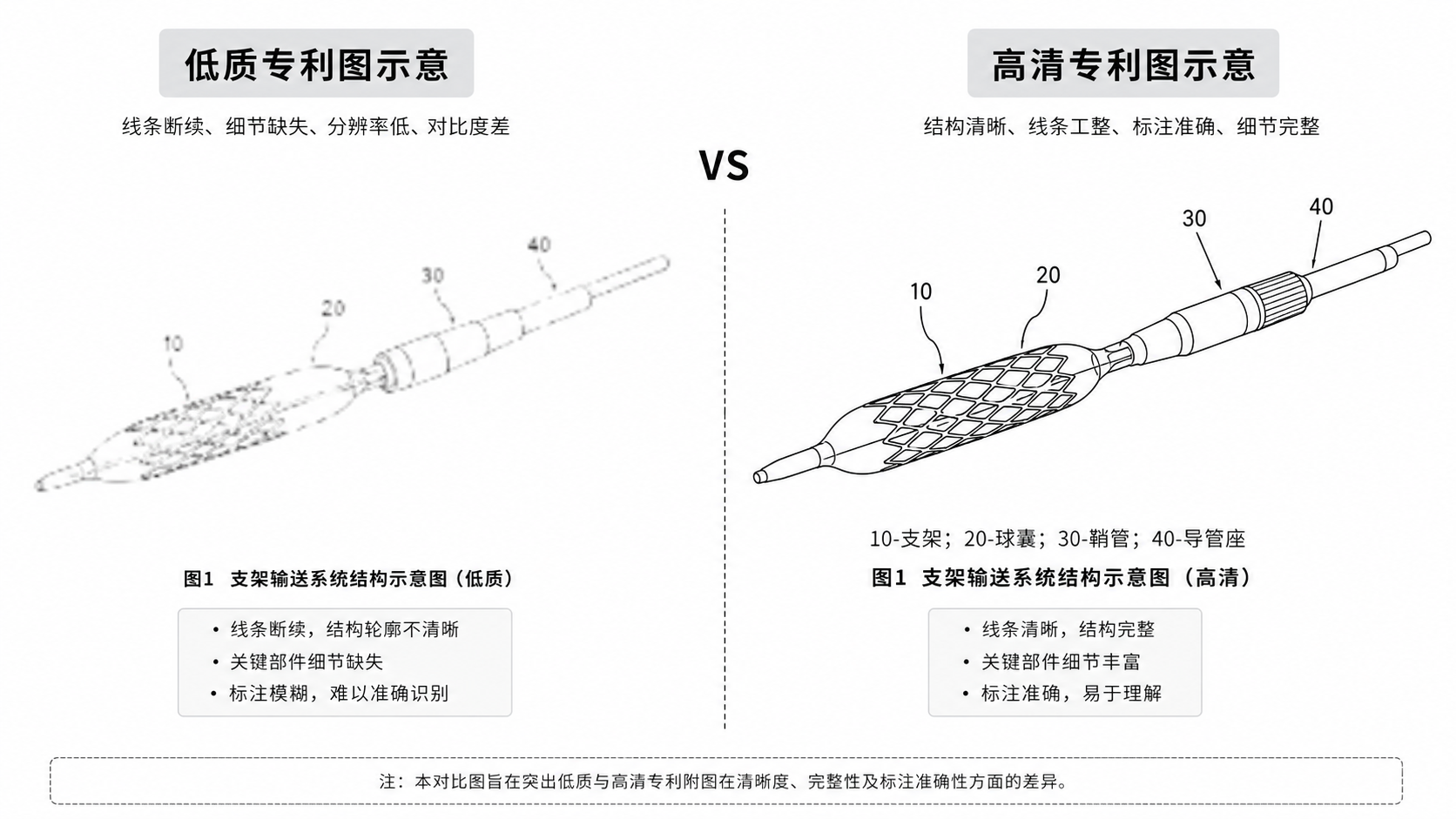

专利附图清晰度要求的核心，不只是“分辨率高”，而是“信息表达完整、线条规范、标注准确”。
这也是很多申请人容易忽视的地方。高清并不等于专业，专业必须建立在规范之上。

2. 专利附图清晰度要求的核心标准

2.1 优先保证黑白线稿和线条边界

专利图通常以黑白线条图为主。知识库中也明确提到，彩色图一般不被接受，除外观设计等特殊情形。医学专利尤其建议采用线稿表达，因为它更利于审查和归档。

绘图时应注意：

1. 线条粗细统一。
2. 边界清晰，不要拖影。
3. 不使用渐变、阴影和复杂纹理。
4. 重要部位要单独放大或拆分示意。

图像越简单，技术信息越集中，越利于审查员快速理解。

2.2 分辨率不是唯一指标，矢量格式更关键

很多人以为只要导出高清图片就够了。实际上，专利图更推荐保留可编辑的矢量源文件，如 CAD、AI 等。因为后续修改编号、线宽、局部结构时，矢量文件不会失真。

如果只保留 JPG 或低质量 PNG，放大后容易出现：

• 锯齿。
• 模糊。
• 字号失真。
• 线条断裂。

能用于提交的图，必须经得起缩放。
这也是专利附图清晰度要求中最容易被忽略的一点。

2.3 标注必须统一，图号必须可追溯

图纸清晰，不只是视觉清晰，还包括逻辑清晰。图中的阿拉伯数字编号要和说明书一一对应。比如 1 是把手，2 是连接件，3 是固定螺丝，全文必须一致。

建议做到三点。

• 图号不重复。
• 同一部件全篇统一编号。
• 图注与正文严格对应。

编号混乱，会让再好的图也失去可读性。

3. 生物医学专利如何把图做得高清又专业

3.1 先搭建结构，再做视觉优化

很多图画得慢，不是因为不会画，而是没有先梳理结构。正确顺序应该是先明确方案，再决定画法。

建议按这个流程做：

1. 明确发明点。
2. 列出核心部件。
3. 确定连接关系和位置关系。
4. 决定需要哪些视图。
5. 再开始绘图和标注。

知识库中也提到，技术交底书越清楚，后续图纸越容易一次通过。先把技术方案讲明白，再画图，效率会高很多。

3.2 视图要全，但不要堆信息

对于设备类生物医学专利，通常要尽量补齐必要视图，如主视图、侧视图、俯视图、仰视图、立体图等。对于外观设计，视图要求更严格。对于方法类专利，则需要流程图、时序图、模块关系图。

但要注意，图不是越多越好。

• 结构图只保留关键部件。
• 流程图只展示必要步骤。
• 每张图只讲一个重点。

一张图只解决一个问题，是专业专利图最重要的原则。

3.3 文字标注要少而准

很多图看上去“信息很满”，其实是因为标注太多，反而影响阅读。专业的做法是保留必要标号，其他解释放到说明书中完成。

建议：

• 图中只放部件编号。
• 图题写清图的用途。
• 详细说明放在实施方式里。

这与知识库提到的“附图中，各个零部件名称应使用阿拉伯数字标注，并在说明中逐一解释”完全一致。图负责展示，文字负责解释，两者不能互相替代。

4. 从草图到可提交文件，怎样避免常见错误

4.1 手绘草图可以起步，但不能直接提交

在实际工作中，很多申请先从手绘草图开始，这一步是合理的。草图能帮助快速理清结构。但是，草图不是终稿。提交前必须完成规范化重绘。

常见重绘工具包括：

• CAD。
• Adobe Illustrator。
• PPT 辅助绘制。
• 专业制图工具。

知识库中提到，专利图一般需要可编辑的 CAD 格式，必要时再重新规范化绘制。草图解决思路，规范图解决审查。

4.2 避免把论文图直接拿来当专利图

论文图和专利图的目标不同。论文图强调展示数据和机理，专利图强调表达技术方案和保护范围。很多论文图会带颜色、统计图例、装饰元素，这些内容未必适合专利提交。

专利图要尽量做到：

• 去除无关信息。
• 保持黑白线条。
• 统一字体和字号。
• 统一图例风格。

能用于论文的图，不一定能直接用于专利。
这是生物医学科研人员最常见的误区之一。

4.3 输出前必须做三轮检查

为了满足专利附图清晰度要求，建议提交前完成三轮自查。

第一轮，看结构。

• 部件是否完整。
• 连接关系是否正确。
• 视图是否足够。

第二轮，看编号。

• 图号是否一致。
• 标号是否遗漏。
• 说明书是否对应。

第三轮，看格式。

• 是否黑白。
• 是否线稿。
• 是否可放大阅读。

只要有一项不合格，都可能影响后续审查效率。

5. 生物医学场景下的专业绘图建议

5.1 器械类图纸要突出结构关系

像手术器械、监测设备、给药装置、熏蒸器等，核心不是画得多细，而是要把结构关系讲清楚。部件之间如何连接，空间如何配合，工作原理如何实现，这些都要体现在图上。

图纸表达建议聚焦三点。

• 零部件。
• 连接方式。
• 工作路径。

结构越复杂，图越要克制。

5.2 方法类图纸要强调流程和条件

如果是方法发明，就不要只画静态结构图。应补充流程图，说明步骤顺序、条件参数和对应关系。比如时间、温度、压力、浓度等，都是重要信息。

这类图要做到：

• 步骤顺序明确。
• 条件节点清楚。
• 逻辑链条闭合。

方法专利图的目标，是让别人按图就能理解工艺路径。

6. 让专利附图更稳妥的实操建议

6.1 先做技术交底，再做图纸定稿

知识库中反复强调，技术交底书写得越完整，代理方越容易快速理解。对申请人来说，先把发明点、结构关系、使用方式写清楚，再交给专业团队出图，效率最高。

6.2 选择专业机构可减少返工

很多专利图反复修改，不是因为图本身复杂，而是前期沟通不足。靠谱的团队会先做检索，再判断授权前景，并据此确定保护范围和图纸表达方式。这样能减少补正和返工。

对生物医学专利来说，图纸不是最后一步，而是整个申请策略的一部分。

6.3 用解螺旋提高出图效率

如果你正在做医学专利申报，最怕的就是图纸返工、标注混乱、格式不符。解螺旋可围绕技术交底、附图规范、说明书一致性提供支持，帮助把草图整理成更适合申报的专业图件。把复杂结构讲清，把附图做规范，才能真正提高专利提交效率。

总结Conclusion

生物医学专利的附图，关键不只是“高清”，而是清晰、规范、可审查、可复现 。想满足专利附图清晰度要求，就要同时控制线条、标注、视图、格式和逻辑一致性。对医学生、医生和科研人员来说，先把技术方案说清，再把图纸画对，才是高质量申报的基础。
如果你正在准备医学专利，建议尽早借助解螺旋，把技术交底、附图和说明书同步规范化处理。这样不仅能减少返工，也更有利于提升授权效率。
