专利附图制作秘籍：生物医学绘图2000字详解

引言Introduction

专利附图不是“画得像”就够了。对医学生、医生和科研人员来说，图纸是否清晰、标注是否规范、步骤是否可复现，直接影响申请质量和审查效率 。很多项目不是技术不行，而是卡在附图表达不完整。

1. 为什么生物医学专利附图容易出问题

1.1 附图的核心不是美观，而是可审查

专利附图的本质，是把技术方案讲清楚。尤其在生物医学领域，结构复杂，组件多，实验流程长。审查员首先看的是图能不能支撑文字，能不能让本领域普通技术人员看懂并实现 。

很多人会把论文插图、汇报PPT、产品宣传图直接拿来用。这个做法风险很高。因为论文图强调展示效果，专利图强调技术表达。两者标准不同。论文图可以强调结果，专利图必须强调结构、连接关系和步骤顺序。

1.2 常见误区集中在三类

专利附图制作误区，最常见的是以下三类。

1. 图不完整。只给局部图，没有总图，也没有关键部件关系图。
2. 标注不清楚。编号和说明书不对应，容易引发理解偏差。
3. 逻辑断裂。方法类专利只画结果，不画流程，无法体现“如何实现”。

对于设备类发明，图至少要说明构造、连接关系、空间位置关系。对于方法类发明，图要体现工艺流程、条件和先后顺序。 这是专利附图的底层要求。

1.3 生物医学场景更需要“图文一致”

生物医学技术常涉及器械、试剂、操作流程、适应证和实验条件。比如熏蒸器、数字手术室系统、医学模型、检测装置等，单靠文字很难讲清楚。
如果附图与具体实施方式不一致，说明书再长也难以补救。 这也是很多申请在补正阶段反复修改的原因。

2. 生物医学专利附图的标准做法

2.1 先确定专利类型，再决定画什么

不同类型，附图策略完全不同。

• 发明专利，重点是原理、流程、连接关系。
• 实用新型，重点是结构、部件组成、配合方式。
• 外观设计，重点是六面视图和整体视觉效果。

在生物医学场景里，设备类申请最常见。比如中医熏蒸器，通常要画出主体结构、药液容器、加热部件、蒸汽通道、出气口等。
如果是可供多个患者同时使用的装置，还要把分流结构、隔离结构、使用位点说明清楚。

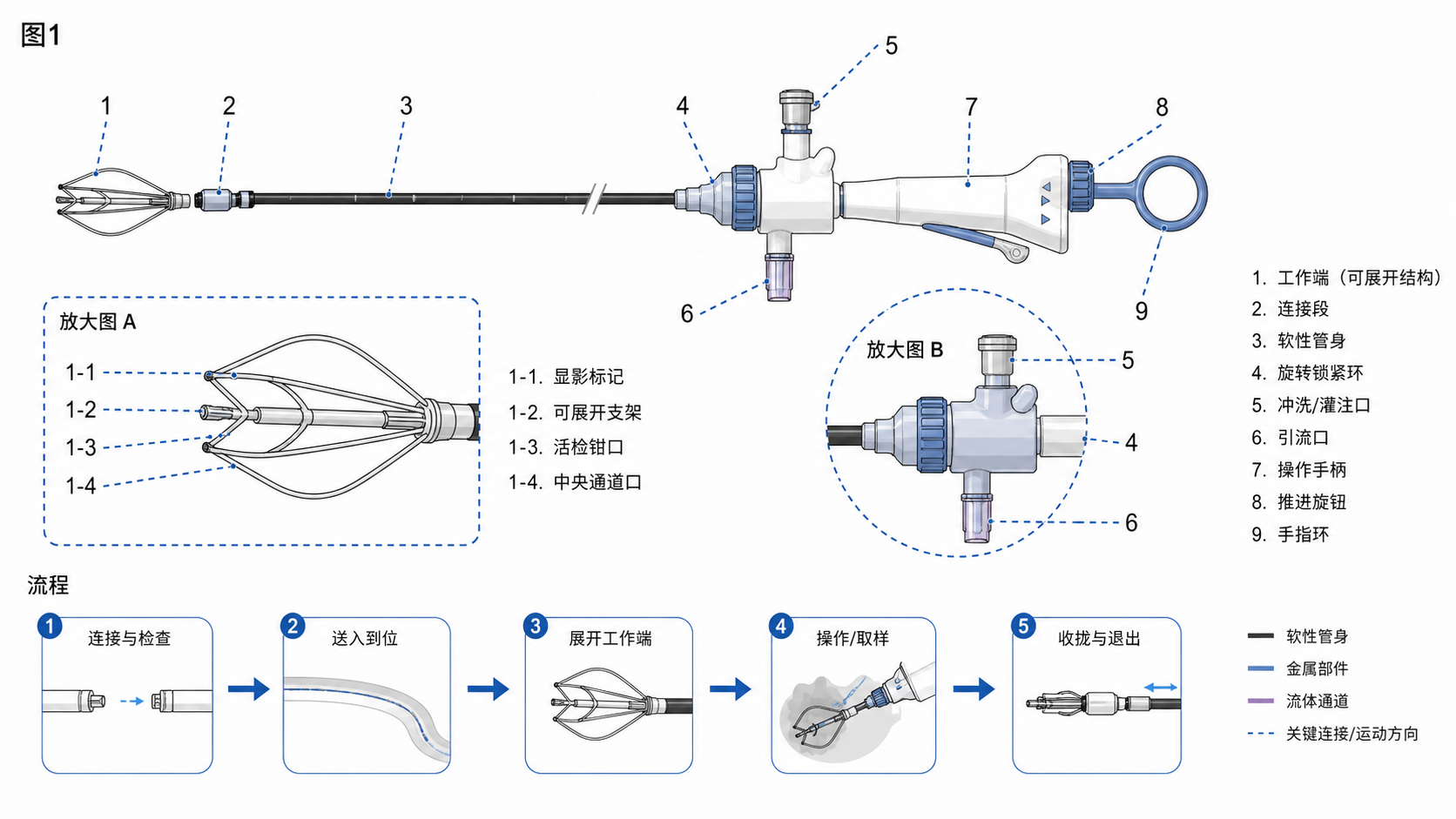

2.2 先画总图，再画局部图

规范的专利附图通常遵循“总览先行，局部补充”的原则。

建议按这个顺序准备：

1. 总体结构图。展示装置全貌。
2. 剖视图或爆炸图。展示内部关系。
3. 局部放大图。突出创新点。
4. 流程图。用于方法类方案。
5. 对照图。用于说明前后状态或实施步骤。

总图负责让人看懂整体，局部图负责让人看懂关键创新点。 只画局部，不画整体，是典型误区。

2.3 编号必须与文字一一对应

编号是专利图的语言。没有统一编号，附图就失去解释力。
例如：

• 1，主体壳体。
• 2，加热组件。
• 3，药液容器。
• 4，蒸汽输出管。
• 5，控制模块。

图中每个阿拉伯数字都必须在说明书中对应解释，且前后一致。 这点看似基础，却是最容易出错的地方。很多稿件的问题，不在于没有图，而在于图和文字对不上。

3. 专利附图制作误区的高频踩坑点

3.1 误区一，直接用彩色图

专利申请图通常要求黑白线条图。彩色图不利于审查和复制，也不符合常见提交规范。
尤其是医学插图，很多人习惯用软件渲染成彩色效果图，但专利附图更看重线条、轮廓、层次和标注信息 。颜色不是优势，反而可能造成歧义。

3.2 误区二，图画得太“艺术化”

医学绘图要尽量克制。阴影、渐变、装饰线条都不是重点。
专利图的第一原则是信息密度高，第二原则才是美观。
如果一张图让人看不清部件边界、连接方向和作用关系，就算再漂亮，也不合格。

3.3 误区三，只画结果，不画过程

方法专利尤其常见这个问题。比如药物制备、检测流程、数据分析模型、医学装置使用方法等，只写“得到结果”，没有中间步骤，就很难支撑权利要求。

建议写图时明确：

• 步骤1是什么。
• 步骤2是什么。
• 关键条件是什么。
• 输出结果是什么。

专利附图要服务于“如何实现”，不是“最终看起来是什么”。

3.4 误区四，编号乱用或重复

一个编号对应一个部件，这是基本规则。
重复编号、跳号过大、同一图中前后不统一，都会影响审查理解。
如果一个装置包含多个相似单元，编号体系要提前规划。先编号，再绘图，不要边画边改。

4. 生物医学绘图的实操流程

4.1 先做技术交底，再画图

在开始制图前，先把技术方案梳理成三个问题：

1. 这个技术要解决什么问题。
2. 核心结构或步骤是什么。
3. 哪些部分必须在图中体现。

没有技术交底，画图就容易变成“凭感觉补图”。 生物医学项目尤其如此，因为器械、试剂和流程常常交叉，必须先定结构，再定图。

4.2 常用工具和输出格式要统一

实际工作中，AI、CAD、PS都可能使用，但专利提交更看重规范输出。
结构图一般强调线条清晰、可编辑、可复用。
方法图则强调逻辑顺序和标注准确。
如果后续要修改，源文件必须可编辑，否则返工成本会很高 。

4.3 图1、图2、图3要形成递进关系

规范的附图安排通常不是平铺直叙，而是层层展开。

• 图1，整体结构。
• 图2，局部结构或剖面。
• 图3，工作状态或流程。

这样的安排，能让审查员快速建立认知。
图的顺序，就是技术方案的阅读顺序。

4.4 附图说明要写到普通技术人员能复现

专利文件不是演示稿。它要支持复现。
因此，图后面的说明不能只写“如图所示”。还要写清：

• 部件之间如何连接。
• 各部件如何协同工作。
• 关键参数范围是什么。
• 步骤之间的先后关系是什么。

这与科研写作中的protocol很像。如果同行按你的图和说明做不出来，说明图文还不够完整。

5. 如何把附图做成真正能提升授权率的工具

5.1 先围绕权利要求设计图

高质量附图不是独立产物，而是围绕权利要求服务。
你主张什么保护范围，图里就要体现什么核心特征。
如果权利要求写的是“可调节蒸汽输出的熏蒸器”，图里就必须画出调节机构，而不是只画一个容器。

图是权利要求的视觉证据。

5.2 用附图减少歧义

很多审查意见，本质上不是创新性问题，而是表达不清。
好的附图能帮助减少歧义，提升理解效率。
尤其在生物医学领域，术语复杂、结构多层，图能显著降低沟通成本。

5.3 让图服务于审查，也服务于后续转化

一套好的专利附图，不只是为了过审。
它还要帮助后续的论文转写、技术交底、融资展示和产品开发。
图越清晰，团队协作越顺。

最后要强调的是，如果你希望把专利附图做得更规范，减少专利附图制作误区，关键不在于单纯会不会画，而在于是否理解专利逻辑。像解螺旋这类专业服务，更擅长把技术方案、附图表达和申请文本统一起来，帮助你把复杂的生物医学创意，转成更容易审查、也更容易保护的专利文件。

总结Conclusion

生物医学专利附图，核心不是“画得像”，而是画得清、标得准、说得通、能复现 。
对于医学生、医生和科研人员来说，真正要避免的，不是不会画图，而是忽略专利规则，把论文图、汇报图直接当专利图使用。
记住，专利附图制作误区往往决定了申请文件的质量下限。

如果你正在准备生物医学专利申请，建议尽早按专利逻辑整理技术交底、结构图和流程图。需要更专业的图文协同支持时，可以考虑解螺旋，减少返工，提高表达质量，让你的技术方案更快进入可申报状态。
