如何绘制符合SCI规范的技术原理图

引言Introduction

SCI技术原理图不是“画得好看”就够了。审稿人更看重逻辑是否清晰、信息是否完整、风格是否统一、导出是否达标。 很多科研人员卡在软件操作、版式控制和投稿规范上，最后图做了很久，还是不符合要求。

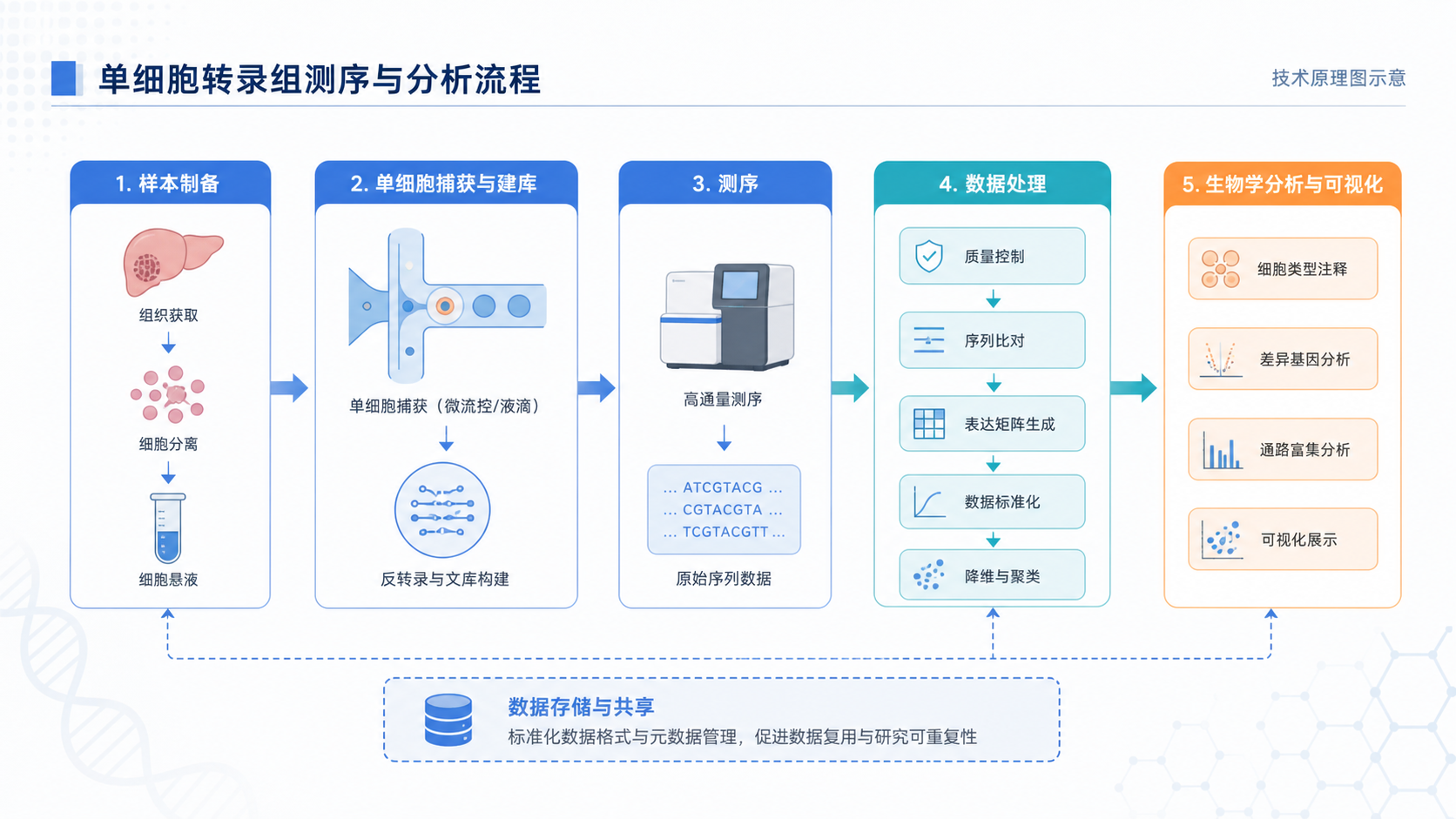

1.SCI技术原理图的核心要求是什么

1.1先满足“看懂”，再追求“好看”

技术原理图的第一目标，是让读者在10秒内看懂研究逻辑。它不是装饰图，也不是实验照片堆叠图。核心信息必须围绕研究主线展开，不能把所有实验细节都塞进去。

从SCI投稿经验看，原理图通常要做到三点：

• 结构明确，主线单一。
• 模块分层，逻辑递进。
• 视觉统一，避免干扰信息。

如果一张图里同时出现太多颜色、太多形状、太多箭头，读者会先看图例，再找关系，最后仍然看不懂。这类图即使内容正确，也会显得不专业。

1.2规范图的本质是“信息压缩”

优秀的技术原理图，本质上是把一篇长文压缩成一页图。它要保留研究设计中的关键节点，例如：

• 研究对象。
• 实验模型。
• 核心技术手段。
• 结果输出。
• 机制验证或临床关联。

尤其是在基金申请和SCI投稿中，图的作用不仅是说明方法，还要帮助评审快速判断你的研究路线是否成立。图越清楚，越能提升可信度。

2.绘制前，先把研究逻辑整理成主线

2.1先写文字，再开始画图

很多人一上来就打开软件拖方框，结果改来改去，图越画越乱。更高效的做法是先把内容整理成一段短逻辑链。比如：

1. 研究背景。
2. 构建模型。
3. 筛选关键分子。
4. 做功能验证。
5. 做机制分析。
6. 做临床相关性分析。

先把每一步写成一句话，再决定要不要放进图里。 这一步会直接决定最终原理图是否简洁。

如果一条技术路线超过6个模块，建议拆分为主图和补充图。主图保留核心路径，支线放在补充材料。这样更符合SCI阅读习惯，也更利于排版。

2.2按照“主线优先”筛选模块

原理图不是流程记录表。每一个模块都要问自己两个问题：

• 它是否推动了主结论？
• 它是否必须出现在主图中？

如果答案是否定的，就删掉。
删减不是信息不足，而是专业表达。

以常见的机制研究为例，主图通常保留：

• 细胞或动物模型构建。
• 干预处理。
• 表型检测。
• 机制通路验证。
• 临床样本分析。

而原始数据处理、重复性验证、次要对照组，很多时候不需要全部画进去。

3.用什么软件画，关键看操作效率和可修改性

3.1常用软件的选择思路

科研人员常用的绘图工具包括 Visio、AI、PPT、亿图图示等。选择时不必追求“最强”，而要看是否适合你的修改场景。

常见原则如下：

• Visio适合流程清晰、模块规范的技术路线图。
• AI适合后期精修、统一风格和高质量导出。
• PPT适合快速初稿，但复杂图形控制较弱。
• 亿图图示适合模板化操作，上手较快。

如果你要经常修改实验流程，优先选支持复制、对齐、连线和样式统一的软件。可编辑性比单次效果更重要。

3.2从空白模板开始更利于控制规范

以常见流程图软件为例，进入后通常可以选择模板，也可以直接使用“空白绘图”新建页面。对于SCI技术原理图，建议优先从空白页面开始。原因很简单：

• 版面更干净。
• 结构更可控。
• 后期更容易统一风格。

进入后先设置页面方向。通常纵向适合单路径技术路线，横向适合并列比较型图。随后打开标尺、网格线和参考线，这一步能显著提升对齐精度。规范感往往就来自这些细节。

4.图形、字体、颜色，决定了这张图是否“像SCI”

4.1模块形状要统一，不要频繁换样式

技术原理图最常见的错误，是模块形状太杂。圆形、三角形、云朵、渐变方框混在一起，会让图看起来像宣传海报，不像科研图。

建议遵循三个原则：

• 同类模块用同类图形。
• 主模块尽量选矩形或圆角矩形。
• 少用内部空间过小的异形框，避免文字挤压。

如果需要强调某个关键节点，可以用高光形状，但不要全图都强调。强调应该是局部策略，不是全图策略。

4.2颜色控制在3种以内最稳妥

SCI风格通常偏克制。颜色太多，会削弱专业感。一般建议：

• 主路径一种主色。
• 次级模块一种辅助色。
• 关键结果或结论一种强调色。

避免使用过亮或过暗的颜色。也不要把文字和背景做成低对比度组合。文字必须一眼可读。

如果图中需要区分多组实验，可以通过浅色块、边框色或编号来区分，而不是靠大面积高饱和色。对于打印和PDF阅读场景，这一点尤其重要。

4.3字体和间距要统一

字体问题经常被忽视，但它直接影响图的规范度。建议全图统一字体，例如 Arial 或同类无衬线字体。中文图中也要尽量保持前后一致。

需要注意的细节包括：

• 字体大小不要忽大忽小。
• 标题、模块、注释之间要分级明确。
• 行间距和框内留白要足够。
• 模块之间的空隙要均匀。

如果一个图里字体风格不统一，审稿人会默认你没有认真整理。

5.连接线和布局，是判断逻辑是否成立的关键

5.1连接线要服务逻辑，不要干扰阅读

连接线是原理图的“语法”。箭头方向要准确，线条样式要统一。常见建议包括：

• 主要流程用实线箭头。
• 次要补充关系可用虚线。
• 尽量减少交叉线和回折线。
• 能直线连接就不要绕线。

如果线条过多，建议先重新排序模块位置，再决定是否保留连线。不要让图形去迁就混乱的逻辑。

5.2版式以对称、简洁、留白充足为佳

一个合格的SCI技术原理图，整体应该有明显的视觉中心。常见布局方式有两种：

• 单线推进型，适合机制研究。
• 分支并列型，适合多组比较或多模型验证。

不论哪种布局，都要保证：

• 模块间距一致。
• 左右或上下逻辑平衡。
• 留白适度。
• 不出现局部堆叠。

简洁不是空，而是重点更突出。

6.导出前要检查什么，决定最终成图质量

6.1先统一样式，再导出

在导出前，建议做一次全图检查。重点看这几项：

• 字体是否统一。
• 对齐是否整齐。
• 箭头方向是否正确。
• 颜色是否超过3到4种。
• 框线粗细是否一致。

如果使用AI等工具，还要检查描边宽度、文字大小和画板边界。导出时注意保留画板范围，避免裁切掉边缘内容。很多投稿失败，不是图错了，而是导出设置错了。

6.2分辨率和格式要符合投稿要求

不同期刊要求不同，但通常需要高清、无损、可放大的图像文件。常见做法包括：

• 优先导出矢量格式，便于后期编辑。
• 若导出位图，分辨率通常建议至少300 dpi。
• 注意颜色模式和文件命名规范。

投稿前最好对照期刊作者指南，查看是否要求 TIFF、EPS、PDF 或可编辑源文件。格式不合规，可能直接影响初审。

7.把技术原理图做得更规范，离不开高效工具支持

7.1从“会画”到“画得标准”，差的是流程管理

科研人员真正缺的，往往不是软件，而是标准化思路。你需要的是一套稳定的模板逻辑：

• 先整理研究路径。
• 再确定图形结构。
• 然后统一视觉规范。
• 最后导出并检查。

当你把这套流程固定下来，后续每一张技术原理图都会越来越快。标准化会显著减少返工。

7.2用解螺旋提升绘图效率和规范度

如果你在写SCI文章、基金标书或课题汇报时，经常被技术原理图卡住，解螺旋可以帮助你更高效地完成图文组织、技术路线整理和可视化表达。把长文本先整理成清晰结构，再转化为规范图，是最省时也最稳妥的做法。

对于医学生、医生和科研人员来说，真正有价值的不是单张图，而是持续输出符合SCI规范的图。借助解螺旋，你可以更快完成逻辑梳理、版式规划和图形表达，减少重复修改，把时间留给实验和写作。

总结Conclusion

SCI技术原理图的关键，不是复杂，而是规范。它需要清晰的主线、统一的模块、克制的颜色、准确的连接和合规的导出。先理顺逻辑，再开始绘图，通常比直接做图效率更高。 如果你想把技术路线、机制图和原理图做得更标准，可以结合解螺旋的工具与方法，把复杂科研内容快速整理成适合投稿的高质量图示。
