如何绘制符合SCI规范的机制图逻辑

引言Introduction

机制图画得漂亮，不等于符合SCI规范。很多医学生和科研人员的痛点是，图看起来复杂，却逻辑松散，审稿人一眼就能看出“像拼出来的”。真正能过审的机制图，必须先讲清因果关系，再处理美观表达。

1. 为什么SCI机制图首先考验逻辑

1.1 机制图不是插画，而是证据表达

SCI机制图的核心功能，不是装饰论文，而是把研究假说、通路关系和实验结论压缩成一张可读性很强的图。对读者来说，它应该回答三个问题。

1. 研究对象是什么。
2. 关键分子如何变化。
3. 最终导致什么表型。

如果图中只有大量箭头和图标，却没有清晰的上下游关系，图就失去了科研表达价值。 许多高水平期刊非常重视这一点，因为机制图本质上是对研究逻辑的可视化呈现。

1.2 审稿人先看逻辑，再看画工

在SCI投稿中，机制图常被用来快速判断文章是否“站得住”。如果一个假说图前后矛盾，或者通路方向不清，审稿人往往会直接质疑整篇文章的严谨性。尤其是综述和机制研究，图与正文必须一致。

常见问题包括：

• 上游和下游关系颠倒。
• 激活和抑制符号使用混乱。
• 细胞核、胞质、膜受体的位置错误。
• 图中出现正文没有支持的结论。

所以，绘图之前先理清逻辑框架，比直接打开PPT更重要。

2. SCI机制图逻辑规范的核心原则

2.1 先搭框架，再补细节

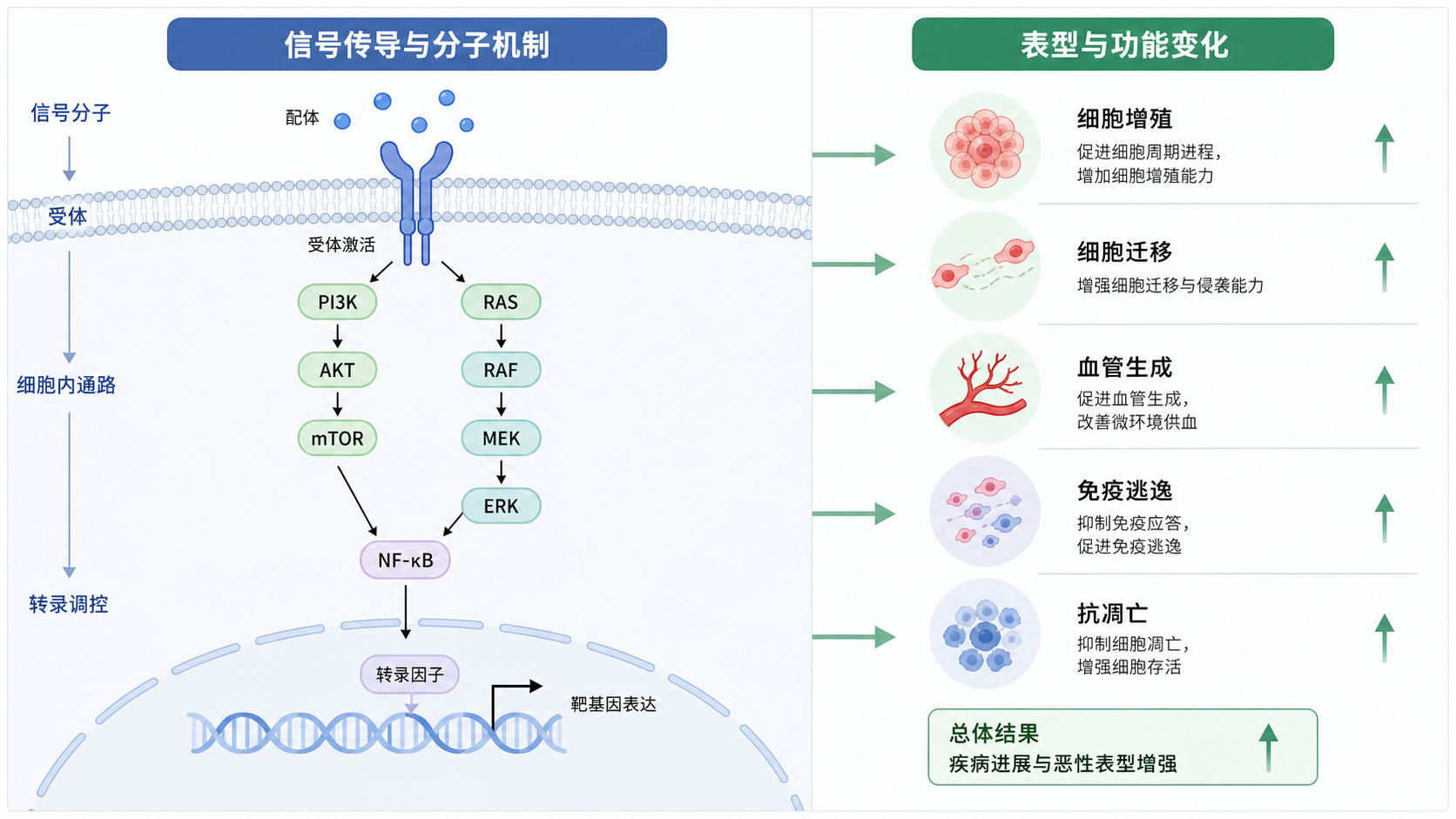

规范的机制图通常遵循“背景, 关键分子, 调控事件, 结果表型”的顺序。建议先写成一句话，再拆成图中的模块。

例如，可按以下思路整理：

• 研究刺激是什么。
• 哪个受体或分子被激活。
• 通过哪条通路传递信号。
• 最后影响增殖、凋亡、迁移、耐药或炎症反应。

一张合格的机制图，应该能让读者在10秒内看懂主线。 这也是SCI机制图逻辑规范最重要的部分。

2.2 箭头必须有明确语义

箭头不是随便连接元素的线。不同符号代表不同生物学含义，必须保持统一。

常用表达包括：

• 实线箭头，表示促进或激活。
• 钝头线，表示抑制。
• 虚线箭头，表示间接作用或推测关系。
• 双向箭头，表示相互作用或反馈调节。

不要在同一张图里混用不明符号。 例如，激活和抑制都用普通箭头，会让图的可信度明显下降。若存在不确定关系，宁可用虚线并在图注中说明，也不要强行画成确定结论。

2.3 分层表达比堆砌信息更重要

SCI机制图不是信息越多越好，而是层次越清晰越好。建议把信息分为三层。

2.3.1 第一层，研究刺激和起点

这一层放最上游事件，比如药物、缺氧、炎症因子、基因敲低或临床病理刺激。

2.3.2 第二层，核心信号通路

这一层展示关键分子和通路节点，例如受体、转录因子、激酶、非编码RNA或蛋白复合体。

2.3.3 第三层，功能结局

这一层对应实验和临床意义，如细胞增殖下降、凋亡增加、EMT抑制、免疫逃逸减弱或药物敏感性提升。

分层的价值在于，让读者先看懂方向，再看懂机制。 这是机制图比普通流程图更专业的地方。

3. 绘制符合SCI规范机制图的实操步骤

3.1 第一步，先做文字版逻辑图

在动手绘制前，建议先用文字列出逻辑链。可以按“刺激, 关键分子, 调控方向, 表型”四列整理。这样能提前发现逻辑漏洞。

例如：

• 刺激：缺氧。
• 关键分子：HIF-1α。
• 调控：上调某靶基因。
• 表型：促进糖酵解和迁移。

先写逻辑，再画图，能显著减少返工。 对于复杂通路，这一步尤其关键。

3.2 第二步，控制每张图的节点数量

一张机制图如果节点过多，读者会失去重点。一般建议主图只保留核心节点，其他细节放到补充图或正文中解释。

实操上可以遵循以下原则：

• 每条主线保留3到5个关键节点。
• 一张图聚焦1个中心机制。
• 不要把所有相关分子都塞进同一张图。

图的任务是讲清主结论，不是展示你查了多少文献。 这一点对投稿非常重要。

3.3 第三步，统一视觉语法

视觉语法指的是图中所有元素的表达方式要一致，包括字体、颜色、线条粗细、图标风格和箭头样式。SCI期刊对这种一致性很敏感。

建议注意以下几点：

• 同类分子用相同颜色。
• 激活、抑制、反馈使用固定符号。
• 字体统一，避免中英混杂过多。
• 细胞、细胞核、膜结构的位置要符合生物学常识。

统一视觉语法，本质上是在提升图的专业可信度。

3.4 第四步，确保图和正文完全一致

机制图最常见的硬伤，就是图里写的内容和正文不一致。比如正文只证明了“相关性”，图中却画成“直接调控”。这会直接影响稿件可信度。

建议在完成图后逐项核对：

1. 图中的每个结论是否都有实验或文献支持。
2. 图中的方向是否与正文表述一致。
3. 图注是否说明了推断与已证实内容的区别。

凡是正文没讲清的，图里不要夸大。 这是SCI写作的基本底线。

4. 常见错误与修改思路

4.1 逻辑跳跃，缺少中间环节

很多初稿机制图会直接从“上游刺激”跳到“终末表型”，中间缺少关键分子。这样虽然图面简洁，但说服力不足。

改法很简单：

• 补上已知中介分子。
• 用虚线表示尚未完全证实的关系。
• 在图注中注明“proposed mechanism”或“working model”。

比起强行简化，保留合理中间环节更符合SCI逻辑规范。

4.2 方向错误，激活和抑制混乱

这是最容易被审稿人指出的问题。特别是在信号通路图里，箭头方向画反，或者抑制符号误用，会让整个图失去可信度。

建议在最终导出前逐一检查：

• 谁在上游。
• 谁在下游。
• 哪个分子是促进。
• 哪个分子是抑制。

如果自己不确定，最好回到文献原文或实验数据，再确认一次。

4.3 版式拥挤，重点不突出

图太满，会让读者抓不到主线。机制图不是海报，信息密度必须可控。建议留白充足，分区明确。

可采用以下布局：

• 左到右，表示过程推进。
• 上到下，表示层级递进。
• 中心聚焦一个关键分子或通路。

好的版式能让逻辑自然流动，坏的版式会让读者读图很累。

5. 借助AI和专业工具提升效率

5.1 AI适合做初稿逻辑整理

对于医学生、医生和科研人员来说，AI最有价值的地方，不是替你“乱画”，而是帮助你先整理逻辑框架。比如把文献中的分散信息，整合成一条清晰主线。再由你自己判断哪些内容该保留，哪些内容需要删减。

AI还可以帮助你：

• 提炼机制链条。
• 归纳节点顺序。
• 检查图注是否与正文一致。
• 提醒可能的逻辑漏洞。

但AI只能辅助，不能替代科研判断。 最终结论仍然要以文献和实验数据为准。

5.2 专业制图工具更适合输出SCI风格

如果你想把机制图做得更接近期刊要求，建议使用更专业的矢量绘图工具，而不是只依赖普通PPT。像Adobe Illustrator这类软件，适合进行精细排版和元素统一管理。对于不熟悉软件的人，也可以先借助AI减少学习曲线，再逐步完成绘图。

在实际工作中，很多研究者会先用AI整理机制逻辑，再用专业工具完成排版和视觉规范化。这种方式能显著提升效率，也更接近SCI投稿标准。

如果你希望更快搭建机制图框架、规范逻辑表达，并减少反复修改，解螺旋可以帮助你把“想法”快速整理成可执行的图示方案，让机制图从一开始就走在正确轨道上。

总结Conclusion

SCI机制图的关键，不在于画得复杂，而在于逻辑清楚、方向正确、表达统一。先搭建因果链，再统一视觉规范，最后核对正文证据，是绘制高质量机制图的标准路径。 对医学生、医生和科研人员来说，这不仅能提升投稿效率，也能减少审稿阶段的返工。

如果你正在准备论文、综述或基金图示，不妨先按“刺激, 通路, 结果”建立逻辑框架，再借助专业工具完成规范化呈现。想进一步提升机制图质量和科研表达效率，可以关注并使用解螺旋 ，让你的SCI图示更清晰，更专业，也更容易被审稿人接受。
