SCI论文图片编辑规范：从配色提取到AI制图的完整流程

引言Introduction

SCI论文图片不是“画得好看”就够了。很多作者卡在三个点：格式不对、颜色不统一、投稿后返修反复。真正高效的做法，是先按规范建立图像标准，再用AI和软件流程放大效率。

1. SCI图片编辑，先搞清楚“图像本体”

1.1 矢量图和位图的根本区别

SCI图片编辑规范的第一步，不是修图，而是判断图像类型。矢量图可以无限放大而不失真，位图放大后会出现像素块。
这一区别直接决定了后续编辑方式。像Adobe Illustrator更适合处理矢量图，Photoshop更适合处理位图。对于机制图、示意图、流程图，优先用矢量形式。对于显微图、胶图、成像图，通常属于位图。

从投稿角度看，矢量图更利于后期修改字体、线条和图层。位图则更依赖原始分辨率。如果原图质量不足，后期再怎么“拉大”都无法补回细节。

1.2 文件格式决定可编辑性

常见可编辑格式包括AI、PDF、EPS、SVG。常见位图格式包括TIFF、JPEG、PNG、BMP。
其中，EPS和PDF常用于跨软件流转，TIFF常用于高质量位图保存，PNG适合透明背景展示。 JPEG虽然常见，但属于有损压缩，不建议作为SCI正式提交的首选格式。

如果要在Illustrator中继续编辑，优先保留源文件。若只剩导出图，尽量保存为可兼容的高质量格式。文件格式选错，往往意味着后面要重复劳动。

2. 投稿前必须对齐的作图规范

2.1 分辨率、尺寸和版式

大多数期刊对图片有相对统一的底线要求。常见规范包括以下几项。

1. 彩图分辨率通常不低于300 dpi。
2. 线图或含大量文字的图，通常需要更高分辨率。
3. 常见版宽包括半版、双栏宽和全版宽。
4. 图片高度通常也有限制，避免超出版面。

最稳妥的做法，是在作图前先查目标期刊Instructions for Authors。 不同期刊对尺寸、字体、分辨率、色彩模式的要求不完全相同。若前期不对齐，后期返修成本很高。

2.2 字体、线条和色彩模式要统一

SCI图片不是单张图好看就行，而是整篇文章图像语言要一致。常见问题有三类。

• 字体混乱，Arial、Times New Roman、Calibri混用。
• 线宽不统一，子图边框粗细不同。
• 配色杂乱，同一组实验在不同图中颜色不一致。

建议在整篇稿件中固定一套字体、线宽、颜色体系。 如果是印刷导向较强的期刊，还要注意RGB与CMYK转换后的色差。屏幕上好看，不代表印刷后稳定。

3. 从配色提取到科研制图，先建立统一色系

3.1 为什么SCI插图要先做配色工程

很多科研图“看起来乱”，本质不是内容复杂，而是颜色没有系统。一个课题组如果在柱状图、机制图、热图、示意图中使用完全不同的颜色逻辑，读者会明显感到割裂。

配色工程的目标，不是追求花哨，而是提高识别度和信息层级。 比如主色用于核心分组，辅色用于路径强调，灰色用于背景结构，强调色用于关键结论。这样读者扫一眼就能区分主次。

3.2 如何从参考图提取颜色参数

如果你手头已经有一张想模仿的配图，不要只凭肉眼记颜色。更高效的方法是让AI提取色系参数。
可以直接给AI这样的角色设定：
“你是一位视觉设计师，帮我对科研插图进行深度色彩工程分析并提取科研配色方案。”

然后让AI输出以下信息。

• 主色、副色、备用色
• RGB值
• HSL值
• 颜色在图中的功能定位，例如背景、强调、对照、重叠区

这一步的价值在于，把“主观审美”转化成“可复用参数”。 之后无论是画柱状图、机制图还是流程图，都能保持同一套视觉逻辑。

3.3 让配色服务于论文表达

科研插图配色不是越多越好。一般建议控制在3到5个核心色。

• 1个主色，承载核心实验组。
• 1到2个辅色，用于对照组或次级通路。
• 1个中性色，用于背景、边框、文字。
• 1个强调色，用于结论或关键节点。

颜色越少，信息越集中。 对医学生、医生和科研人员来说，这种设计能显著降低图表理解成本，也更符合论文图的专业表达。

4. AI制图如何真正落地到SCI图片编辑

4.1 AI适合做什么，不适合做什么

AI可以帮助你快速生成草图、机制示意、配色方案和布局方案。它特别适合处理“从0到1”的视觉初稿。
但要注意，AI不是专业排版软件，不能替代最终的文献级校对。 柱子高度、边缘对齐、统计标注、字体一致性，仍需人工核查。

换句话说，AI负责提速，Illustrator负责定稿。这个分工最稳妥。

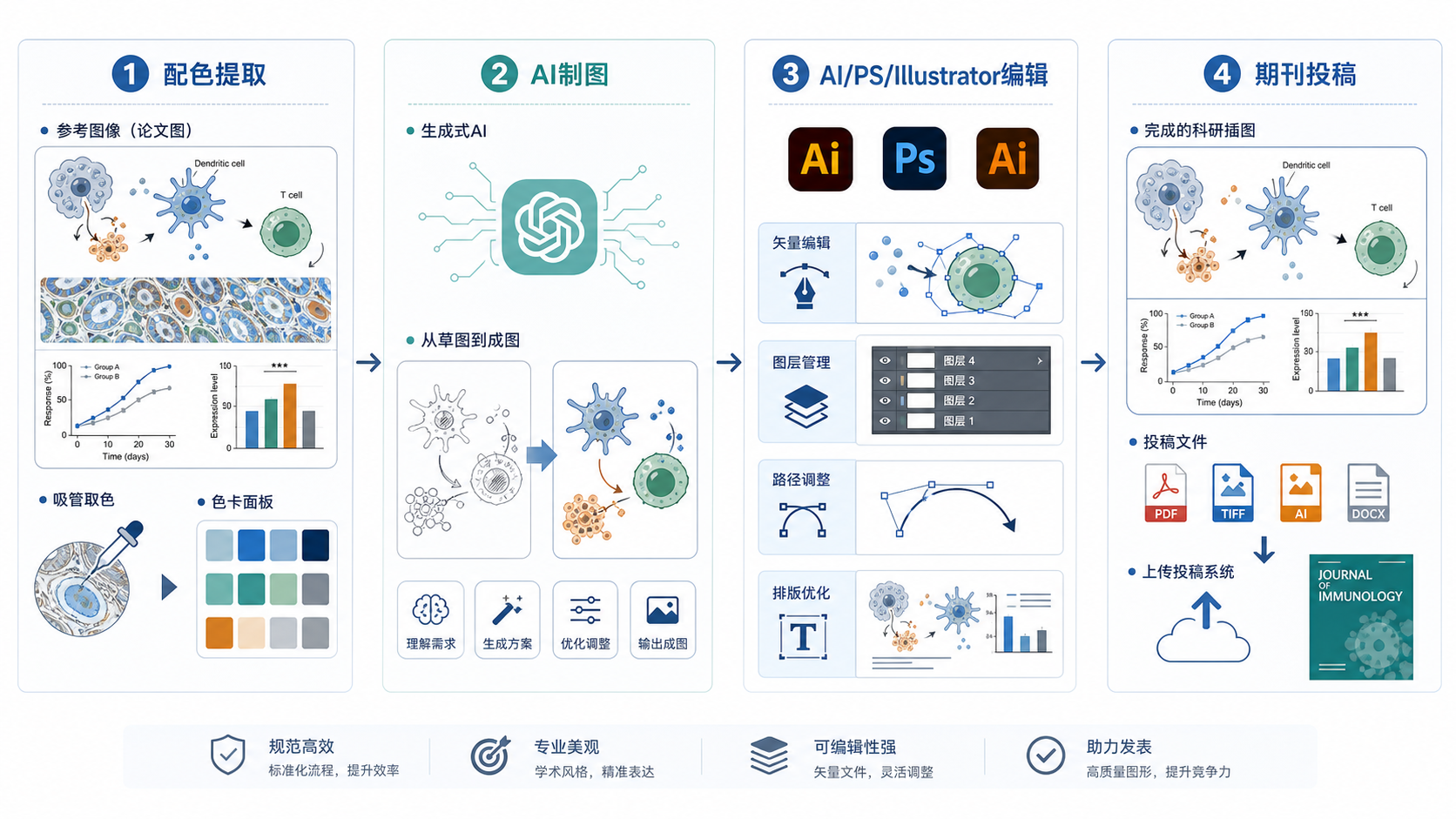

4.2 从数据到图的标准流程

如果你有实验数据，比如两组均值和标准差，可以直接把数据和配色参数一起喂给AI，让它按统一风格生成图。常见流程如下。

1. 上传参考图，提取配色。
2. 输入实验数据和图类型。
3. 要求AI按指定色号出图。
4. 导出后在AI或PS中微调。
5. 最终按照期刊规范检查分辨率、字体和尺寸。

例如，若WT组均值±SD为12.5±0.58，B组为6.3±0.56，就可以让AI用提取出的主色和辅助色生成柱状图初稿。这样得到的不只是“图”，而是符合统一视觉系统的科研图形资产。

4.3 生成后一定要做人工校对

AI生成图后，必须逐项检查。

• 坐标轴是否正确。
• 单位是否完整。
• 统计学标注是否准确。
• 颜色是否适合打印。
• 图例是否和正文一致。

尤其是统计图，任何数值错误都会影响论文可信度。 所以AI只能减少重复劳动，不能替代科研责任。

5. SCI论文图片编辑的实操建议

5.1 Illustrator中的编辑重点

在Illustrator中处理SCI图片时，重点不是“加效果”，而是“做规范”。常见操作包括。

• 统一字体和字号。
• 调整线条粗细。
• 对齐子图边界。
• 保持图例位置一致。
• 输出适合投稿的矢量版本。

如果图中元素可编辑，优先保留可编辑图层。 这样在返修时能快速修改，而不必重新作图。

5.2 Photoshop更适合处理什么

Photoshop更适合做位图层面的处理，例如基础裁剪、亮度对比度调整、局部瑕疵修复和图片拼接前的预处理。
但要注意，涉及数据真实性的修改要格外谨慎。 SCI投稿对图像规范要求严格，不能做任何会误导结果的处理。

5.3 推荐的文件保存策略

为了避免返工，建议同时保留三类文件。

• 原始数据文件。
• 可编辑工程文件，如AI或PSD。
• 投稿导出文件，如PDF、TIFF或EPS。

这样既能保证后续修改空间，也能满足期刊提交要求。 这是最稳妥的图像管理方式。

总结Conclusion

SCI论文图片编辑规范的核心，不只是格式合规，更是把“图像表达”变成可复制的标准流程。先区分矢量图和位图，再对齐期刊尺寸、分辨率和字体要求，最后用AI完成配色提取与初稿制图，才能真正提高效率。对于经常赶稿、返修、改图的医学生和科研人员，这套流程能显著减少重复劳动。
