掌握列线图绘制技巧：提升预测模型临床价值

引言Introduction

列线图绘制并不只是“画图”。对医学生、医生和科研人员来说，它决定了预测模型能否真正用于临床。如果只会回归分析，却不会把结果转化为可解释、可验证的工具，模型的临床价值就会大打折扣。

1. 列线图是什么，为什么临床研究常用它

1.1 从回归方程到可视化预测工具

列线图，也叫诺莫图，建立在多因素回归分析基础上，常见于Logistic回归和Cox回归研究。它的核心作用，是把复杂的回归方程转换成直观图形。

每个变量对应一个评分。所有评分相加后，再映射到结局概率。
这意味着，研究者不再只报告OR值或HR值，而是能直接给出某个个体的风险预测值。

在临床研究中，这种形式很重要。因为医生关心的不只是“是否相关”，还关心“这个患者到底有多大概率发生事件”。列线图正好补足了这一点。

1.2 为什么它适合医学场景

列线图的优势在于可解释性强，便于沟通，也更利于临床决策。尤其在以下场景中应用广泛：

• 疾病发生风险预测。
• 术后并发症评估。
• 生存时间预测。
• 个体化治疗决策支持。

如果模型只能停留在统计显著，而不能转化为临床可用工具，它的价值就有限。
列线图的意义，就是把“统计结果”变成“临床工具”。

1.3 列线图的本质是加权评分系统

列线图不是凭空生成的图。它本质上来自多因素模型中各变量的回归系数。系数越大，说明该因素对结局影响越强，分值通常也越高。

举个简单逻辑。
同样是一个二分类结局，某个因素若显著增加风险，它在列线图上的刻度会更长，分值更高。最后总分越高，结局发生概率越大。

这也是为什么在构建列线图前，必须先完成高质量的变量筛选和回归建模。

2. 列线图绘制前，模型必须先站得住

2.1 变量筛选不能只看“显著”

很多初学者在列线图绘制前，直接把全部变量塞进模型。这样往往会导致模型臃肿、共线性增加、稳定性下降。

更常见的做法是先进行单因素分析，再进入多因素模型。部分研究还会结合LASSO回归筛选协变量，以减少冗余变量。

列线图不是变量越多越好，而是变量越精越好。
变量应满足三个条件：

• 与结局有明确关联。
• 数据质量可靠。
• 在临床上可获得、可解释。

2.2 结局变量要定义清楚

列线图用于预测什么，必须在研究开始前定义清楚。是发病、死亡、并发症，还是某个时间点的生存率，这会直接影响后续模型类型。

例如：

• 二分类结局，常用Logistic回归列线图。
• 生存结局，常用Cox回归列线图。

如果结局定义模糊，后面的ROC、校准曲线、DCA都缺乏基础。模型再漂亮，也无法弥补研究设计的缺陷。

2.3 数据处理决定模型稳定性

绘制列线图前，还要检查缺失值、异常值和变量编码。分类变量要转为factor，连续变量要确认量纲和分布。

实践中常见的规范流程包括：

1. 清理缺失值。
2. 统一变量编码。
3. 检查分布是否极端偏态。
4. 评估多重共线性。
5. 再进行模型拟合。

这一步做扎实，后续图形才更可信。

3. 列线图绘制的核心流程

3.1 先拟合模型，再生成nomogram

在R语言中，常用rms包完成列线图绘制。典型流程是先设置datadist，再用lrm或cph拟合模型，最后调用nomogram函数生成列线图。

常见逻辑如下：

• 用datadist()整理数据分布信息。
• 用lrm()拟合Logistic模型。
• 用nomogram()生成列线图对象。
• 用plot()绘制图形。

先有模型，后有列线图。
这一步不能颠倒。列线图只是模型的可视化表达，不是独立分析工具。

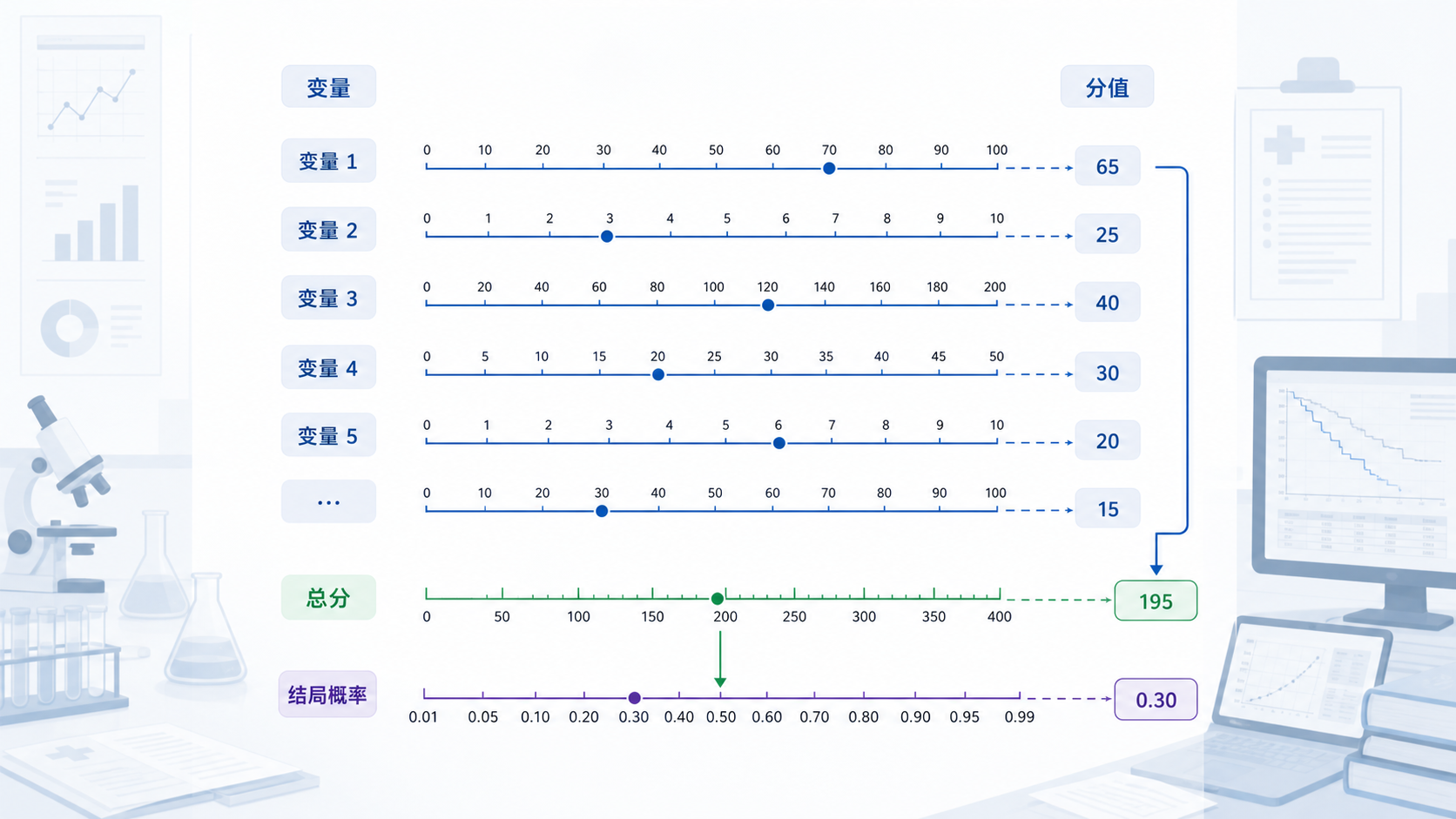

3.2 如何理解列线图上的每一条线

列线图通常包含以下几部分：

• 最上方是Points，表示单项得分。
• 中间是各预测变量。
• 下方是Total Points，总分。
• 最底部是结局概率或生存概率。

解读时，步骤很固定：

1. 找到患者对应的变量取值。
2. 读取每个变量对应分值。
3. 将所有分值相加。
4. 在总分轴上找到位置。
5. 对应到结局概率轴，得到预测结果。

例如，某患者若年龄、疾病分级和某实验室指标都提示高风险，总分就会明显升高，对应的结局概率也会更高。

3.3 列线图适合做个体化预测

列线图最大的优势，是把群体模型用于个体判断。
这在肿瘤预后、术后并发症和慢病管理中尤其有用。

它的价值不是替代医生，而是帮助医生更快做出更一致的判断。
在临床沟通中，分值化展示也更容易让团队成员理解风险差异。

4. 列线图绘制后，必须做三类验证

4.1 ROC曲线看区分度

ROC曲线反映模型区分高风险和低风险个体的能力，AUC越高，区分度越好。

一般来说：

• AUC > 0.7，可认为有一定区分能力。
• AUC > 0.8，通常提示区分度较好。
• AUC越接近1，模型越理想。

但要注意，AUC高不等于模型一定能临床使用。
它只回答“能不能分开”，不回答“预测准不准”。

4.2 校准曲线看预测是否接近真实

校准曲线用于比较预测概率和实际发生率。理想情况下，曲线应尽量贴近45度线。

这一步非常关键。因为临床预测模型不但要“区分开”，还要“预测准”。

如果校准曲线明显偏离45度线，说明模型存在系统性偏差。即便AUC不低，也可能不适合临床应用。

4.3 DCA曲线看临床净获益

DCA，决策曲线分析，评价的是模型是否真正能带来临床收益。它考虑了真阳性收益和假阳性损失。

DCA的核心问题是：

• 在某个阈值概率下，用模型决策是否值得。
• 模型是否比“全部干预”或“全部不干预”更优。

好的列线图，不只是统计学上漂亮，还要在DCA上显示出更高净获益。
这才说明它具有真实的临床转化价值。

5. 列线图绘制常见问题与改进思路

5.1 模型不显著，不等于不能画图

有些研究在构建后发现，变量并不都显著，列线图的表现也一般。
这时不要急于美化图形掩盖问题。

应优先检查：

• 样本量是否不足。
• 变量筛选是否合理。
• 结局定义是否过宽。
• 是否存在共线性。
• 外部验证是否缺失。

图形好看不代表模型可靠。
这是很多初学者最容易忽略的问题。

5.2 训练集表现好，不代表外部有效

在预测模型研究中，只看训练集结果远远不够。
真正有价值的是验证集，最好还有外部验证。

原因很简单。
模型在本地数据上表现好，可能只是过拟合。到了新数据集，AUC和校准可能明显下降。

因此，规范研究通常需要：

• 内部验证。
• 外部验证。
• 多中心验证。

这决定了列线图是否能从“论文图”走向“临床工具”。

5.3 图形美化要服务于信息传达

列线图绘制中，适度美化是必要的，但不能影响可读性。字号、刻度、变量顺序、总分轴长度，都应围绕临床使用体验来优化。

图的目标是让医生快速读懂，而不是追求视觉复杂。
这也是高质量科研图形的重要标准。

6. 从方法到落地，如何提高列线图研究质量

6.1 研究设计要和临床问题匹配

一个好的列线图，首先来自一个好的临床问题。
比如：

• 哪些因素能预测术后并发症？
• 哪些指标能预测短期死亡风险？
• 哪些变量能帮助分层管理高危患者？

问题明确，模型才有意义。
否则再复杂的统计方法，也只是形式化处理。

6.2 统计分析要完整

标准的列线图研究通常应包含：

• 单因素分析。
• 多因素回归分析。
• 列线图构建。
• ROC、校准曲线、DCA验证。
• 必要时进行bootstrap重复抽样。

如果只给出一张图，却没有验证体系，文章说服力会明显下降。

6.3 写作时要突出临床解释

医学读者最关心的是“这意味着什么”。
所以写作中不能只报数值，还要解释临床含义。

例如：

• 某因素分值更高，提示其对结局贡献更大。
• 总分升高，对应风险增加。
• 模型在验证集中仍保持稳定，提示可重复性较好。

好的列线图研究，应该让读者看完就知道如何用。

总结Conclusion

列线图绘制的核心，不是把统计结果做成一张图，而是把模型转化为可用于临床的预测工具。它依赖可靠的变量筛选、规范的回归建模，以及ROC、校准曲线和DCA的完整验证。对医学生、医生和科研人员来说，真正掌握列线图，意味着不仅能“建模”，还能“解释”和“应用”。
