从矩阵合并到代码拼图：提升科研作图效率

引言Introduction

科研作图最耗时的，往往不是画单张图，而是把多张图整合成一张规范、可投稿的面板图。矩阵合并、对齐、图例统一、尺寸控制，任何一步出错都会返工。掌握拼图思维，才能真正提升作图效率。

1. 为什么科研作图离不开矩阵合并

1.1 矩阵合并的本质，不只是把图放在一起

在科研场景里，矩阵合并常用于将多个结果整合为一个结构化展示。它的核心不是“堆图”，而是“组织信息”。
例如，多个散点图、柱状图、回归图、热图，若分别放置，会分散读者注意力。合并后，读者可以在一页内看到完整逻辑链。

对医学生、医生和科研人员来说，矩阵合并代码的价值在于节省时间，也在于提高信息密度。
尤其在投稿时，期刊对图数、版面和格式都有要求。把零散图形整理为统一面板图，往往更符合审稿习惯。

1.2 面板图为何比单图更适合发表

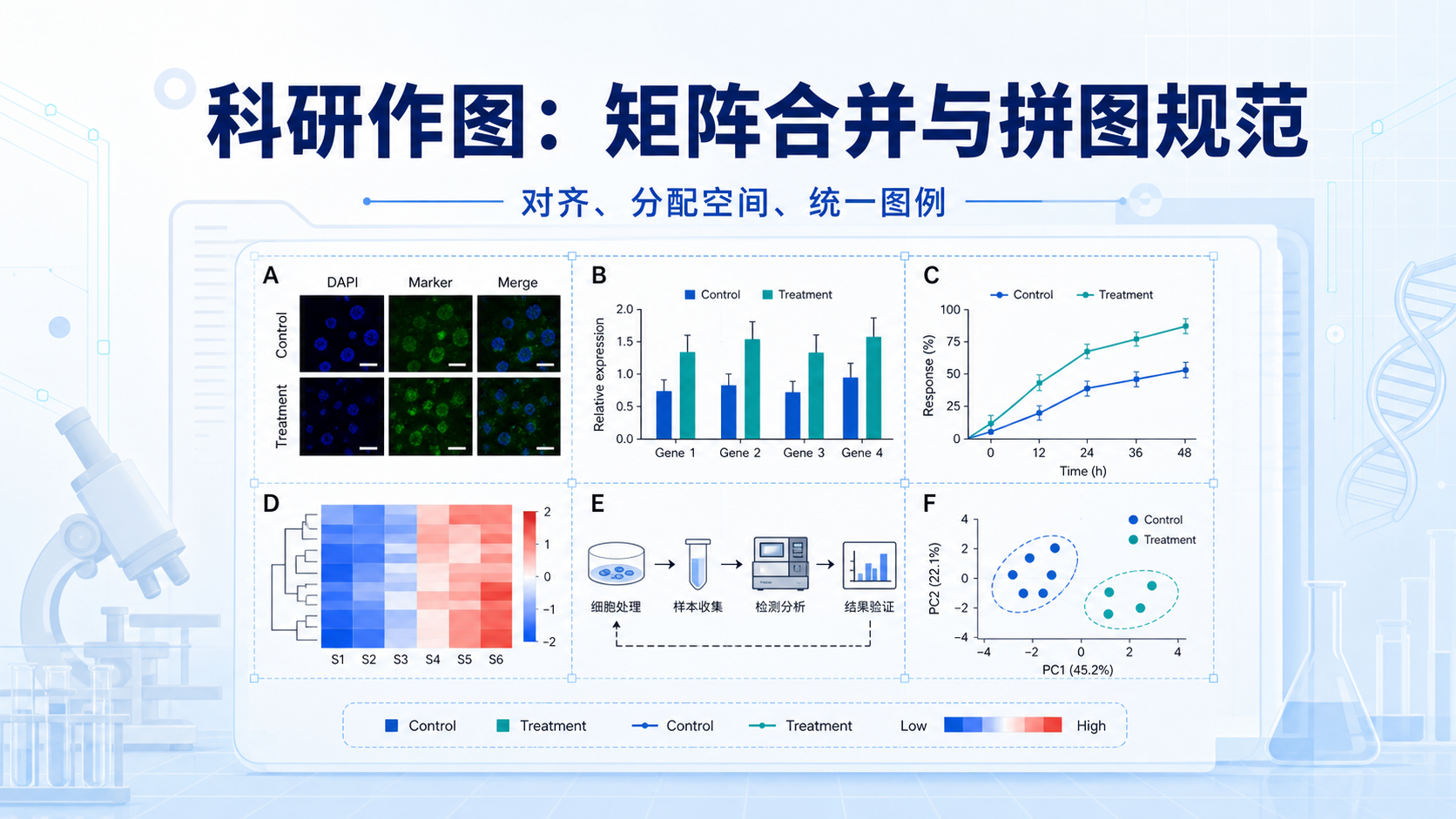

面板图，也就是常说的拼图，是SCI论文里最常见的图形表达方式之一。它通常用A、B、C、D等子图展示相近信息。
这样做有两个直接好处。

1. 节省版面。
2. 增强连贯性。

同类型数据放在一起，读者更容易比较。比如基因表达、分组差异、相关性分析、验证结果，放入同一面板后，逻辑会更完整。
这也是矩阵合并代码在科研绘图中高频使用的原因。

1.3 先理解“矩阵”，再谈“拼图”

矩阵合并在图形设计中，实际上就是对多图进行网格化组织。
常见情况包括：

• 2张图横向排列。
• 4张图按2×2布局排列。
• 3张图按“上宽下窄”方式排列。
• 不同子图按信息量分配不同宽度。

这意味着，作图前就要先想清楚：哪些图是主图，哪些图是补充图，哪些图需要占更多空间。
如果结构不先定，后面再写代码，只会反复调整。

2. 矩阵合并代码的核心原则

2.1 对齐是拼图成功的第一标准

在拼图中，对齐比“能拼起来”更重要。
很多初学者能把图放进同一个画布，却忽略了坐标轴、刻度标签和边距差异，结果图看起来“歪”。这是投稿时最容易被挑出的问题之一。

以两个纵向排列的图为例，如果上图和下图的纵坐标标签长度不同，拼接后左边界就可能不齐。
对齐的目标，是让所有图在视觉上处于同一坐标框架内。

常见处理方式包括：

• 统一坐标轴文字长度。
• 统一字体和字号。
• 对齐图形左边界或底边界。
• 必要时裁剪多余空白。

2.2 合理分配空间，比平均分配更专业

并不是所有图都应该占同样大小。
如果一个图包含多个面板，信息量更大，就应占更宽的版面；如果另一个图只是辅助验证，可以适当缩小。

在实际拼图中，常用做法是设置相对宽度或相对高度。
例如，主图与图例的比例可以不是1:1，而是2:0.2一类的分配。这样既能保留主体信息，也能避免图例抢占空间。

真正高效的矩阵合并，不是平均摆放，而是按信息权重分配版面。

2.3 标签、图例和字体必须统一

投稿图最怕“看起来像临时拼出来的”。
造成这种感觉的常见原因有三个。

• 子图标签位置不一致。
• 图例重复或混乱。
• 字体、字号、线条粗细不统一。

建议在拼图前先统一单图参数，再进行合并。
包括：

1. 字体统一。
2. 字号统一。
3. 线条粗细统一。
4. 配色方案统一。

统一风格，是科研图专业感的基础。

3. 常见矩阵合并代码思路与工具选择

3.1 cowplot适合精细对齐

在R语言中，cowplot是科研拼图中非常常用的工具之一。
它的优势是对齐控制清晰，适合需要精确排版的图形。尤其是当多个图的坐标轴长度、标签位置不完全一致时，cowplot能更好地处理边界问题。

常见思路是先完成单图绘制，再用拼图函数整合。
如果图之间需要垂直对齐或水平对齐，可以通过对齐参数实现。
这类矩阵合并代码非常适合需要严格版式的SCI图。

3.2 patchwork适合快速组合

如果你更看重语法简洁和组合灵活，patchwork也是常见选择。
它的优势在于结构表达直观，适合快速构建多图布局。
例如先合并两张图，再将合并结果与其他图继续拼接。

这种“先局部合并，再整体合并”的方式，很适合复杂面板图。
尤其当你需要把多个分析结果分层展示时，patchwork能显著减少重复代码。

3.3 什么时候该优先考虑矩阵合并

以下情况，建议优先使用矩阵化拼图思路：

• 结果图数量超过3张。
• 图与图之间存在明显逻辑顺序。
• 需要在一页内展示主结果和验证结果。
• 期刊对图版面有限制。

如果只是简单把图放一起，可能不需要复杂代码。
但只要涉及投稿级别排版，矩阵合并代码就从“可选技能”变成“必备能力”。

4. 投稿级别拼图，必须注意的4个细节

4.1 期刊格式要求先查清

不同期刊对图片尺寸、分辨率、格式和标注方式要求不同。
没有统一标准，不能凭经验直接提交。

常见要点包括：

• 图片尺寸是否符合半版、全版或双栏要求。
• 分辨率是否达到300 DPI、600 DPI，或更高。
• 允许的格式是否为TIFF、PDF、EPS等。
• 图中文字大小是否在期刊规定范围内。

先看投稿指南，再做图，是避免返工的第一步。

4.2 图例共享比重复更规范

当多个子图使用同一种颜色映射或分类变量时，图例不必重复出现。
重复图例会浪费空间，也会让版面显得杂乱。

更好的做法是保留一个共享图例。
这样可以让主体图区域更完整，版式更紧凑。
如果需要提取图例，建议在拼图阶段单独安排位置，而不是把每张图都带着完整图例一起塞进去。

4.3 子母图适合强调重点结果

子母图是一种常见的高级拼图形式。
母图作为主体背景，子图嵌入其中，用来强调局部结果或补充信息。

这类结构适合展示：

• 主结果图。
• 局部放大图。
• 关键验证图。

子母图的优势在于信息层次更明确。
它不是简单拼接，而是有主次关系的视觉组织。
对于需要突出机制、局部差异或关键区域的研究，子母图很有价值。

4.4 保持源文件可追溯

科研作图不只是输出一张图，还要保留完整过程。
建议把原始数据、脚本、输出图、修改版本分别存档。

这样做有三个好处。

1. 便于返修。
2. 便于复现。
3. 便于溯源。

对于团队协作尤其重要。
如果后续要替换某一张子图，只需更新对应文件，而不必重做整张面板图。

5. 从“会拼图”到“拼得规范”，效率差在哪里

5.1 低效作图通常卡在反复修改

很多人觉得拼图慢，是因为“图太多”。
但更常见的原因，是前期没有统一标准。
每张单图都按自己的风格生成，后面合并时就会出现坐标轴不齐、字体不一致、图例冲突等问题。

真正浪费时间的，不是拼图本身，而是前期没有规范化。

5.2 高效流程应该是先规范，再合并

更推荐的流程是：

1. 先统一单图参数。
2. 再确定版式结构。
3. 最后进行矩阵合并。
4. 检查对齐、图例、标签和分辨率。

这样做可以减少后期返工。
尤其对于准备投稿的研究，后期时间通常很紧。
能在前期一次把版式框架定好，效率会高很多。

5.3 为什么科研人要重视图形设计思维

图不是装饰。
图是结果的表达方式。
好的图能帮助审稿人快速理解研究逻辑，也能帮助读者快速抓住重点。

矩阵合并代码的真正价值，不只是技术实现，而是让科研信息表达更清晰、更规范、更可发表。

如果你已经开始频繁处理多图拼接、面板图排版、图例统一和对子图结构的设计，那么说明你已经进入科研作图的进阶阶段。此时，借助解螺旋的科研作图与代码整理思路，可以更快把分散图形整合成可投稿的规范版式，减少重复劳动，提高出图效率。

总结Conclusion

从矩阵合并到代码拼图，核心不是“把图拼上”，而是“把信息组织好”。
对齐、统一、分层、控版面，这四件事决定了图是否专业，也决定了你是否能高效完成投稿级作图。
对于医学生、医生和科研人员来说，掌握矩阵合并代码，就是把作图从体力活变成方法论。

如果你正在为多图排版、图例冲突、版面不齐而反复返工，建议尽早建立统一的作图流程。
也可以结合解螺旋的工具与方法，把拼图、排版和输出规范化，真正把时间用在研究本身。
