从漏斗图到ROC曲线，科研统计图表制作指南

引言Introduction

科研图表不是“画出来就行”。漏斗图、ROC曲线、PR曲线和C-index，常常决定论文结果是否清晰、可信、可复现。很多人卡在软件操作和指标解读之间，图做出来了，却不知道怎么写进正文。

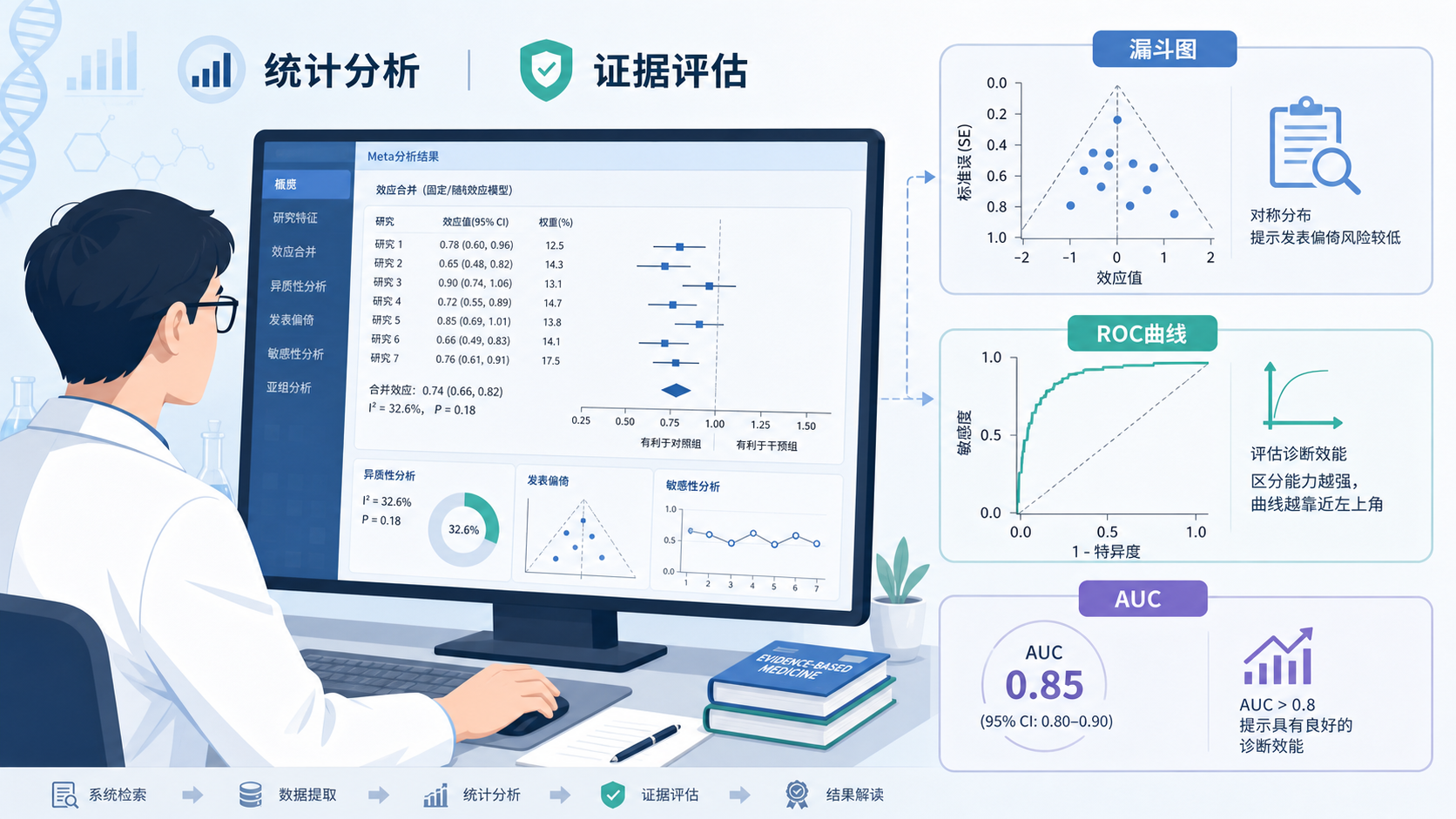

1. 先理解图表的用途，再开始制作

1.1 漏斗图适合回答什么问题

漏斗图常用于观察研究结果是否存在小样本效应或发表偏倚。它的核心不是“美观”，而是看研究点是否围绕总体效应呈对称分布。若图形明显不对称，就提示需要进一步做偏倚检验，而不是直接下结论。

对医学生和科研人员来说，第一步不是打开软件，而是先明确图表服务的统计问题。
漏斗图回答的是“研究结果分布是否平衡”。ROC曲线回答的是“诊断模型能否区分阳性和阴性”。这两类图的目的完全不同，写作时不能混用。

1.2 ROC曲线适合回答什么问题

ROC曲线反映敏感性与特异性的综合表现。横坐标是1-特异度，纵坐标是灵敏度。曲线越靠近左上角，模型区分能力越强。AUC越大，整体判别性能通常越好。

在临床研究中，ROC曲线常用于：

• 评价诊断指标
• 比较不同模型
• 选择最佳截断值
• 补充说明模型的临床可用性

如果你的研究目标是“预测”或“诊断”，ROC通常比单纯的P值更有说服力。
但前提是数据结构正确，结局变量定义清楚，阈值选择有依据。

2. 漏斗图制作的关键，是先保证数据层面正确

2.1 先检查纳入研究和效应量

漏斗图不是随便把文献点上去。它依赖研究间的效应量和标准误。常见做法是先提取每项研究的效应值，再结合样本量或方差作图。若输入数据本身不统一，图再漂亮也没有意义。

实际操作中，要特别注意：

• 纳入研究是否同质
• 效应量类型是否一致
• 是否存在极端值
• 研究数量是否足够

研究数量太少时，漏斗图的判断价值有限。
一般认为，纳入研究少于10项时，图形对称性的判断容易受随机波动影响。此时不应仅凭漏斗图作出强结论。

2.2 如何解读漏斗图

漏斗图的基本逻辑是，样本量大的研究更集中，样本量小的研究波动更大，因此图形通常呈倒漏斗形。如果图形左、右两侧明显不均衡，可能提示发表偏倚。

解读时建议按以下顺序：

1. 先看整体形态是否对称
2. 再看是否有明显空缺区域
3. 最后结合统计检验和研究背景判断

漏斗图只能提示风险，不能单独证明偏倚存在。
还要结合Egger检验、Begg检验以及纳入研究质量一起判断，才更符合E-E-A-T要求中的证据一致性原则。

3. ROC曲线制作时，最容易出错的是坐标和阈值

3.1 先把ROC图的基本元素弄清楚

ROC曲线的纵轴是灵敏度，横轴是1-特异度。很多初学者会把它和普通折线图混为一谈，导致后续解释错误。ROC图中还常加入一条45度参考线，也就是abline(0,1)。这条线代表随机分类器的基线。

ROC曲线如果明显高于参考线，说明模型优于随机判断。
如果曲线接近对角线，模型区分能力较弱。

在R语言或其他统计软件中，绘图后通常还会标出：

• AUC值
• 截断值
• 对应的灵敏度
• 对应的特异度

例如，AUC为0.807时，说明模型整体判别能力较好。若最佳截断值为0.213，对应特异度0.806、灵敏度0.655，就可以进一步用于临床解释，但要说明这是在特定数据集中的结果。

3.2 如何读取最佳截断值

最佳截断值不是唯一标准。常见选择方式包括约登指数最大值、临床优先原则，或者结合成本收益分析。实际研究中，很多论文会直接报告“最佳cut-off”，但如果不说明计算方法，可信度会下降。

建议在论文中同时写清三点。

• 截断值如何计算
• 对应灵敏度和特异度
• 该阈值是否具有临床意义

这样写更符合科研规范，也更便于同行复现。

3.3 SPSS和R中ROC结果如何对应

在SPSS中，ROC分析通常输出AUC、标准误、95%置信区间和P值。文献写作时，这些结果要一一对应到正文和图注中。AUC对应“area”，置信区间对应上下限，图中参考线对应随机基线。

图和表之间必须能对上。
否则审稿人会质疑你的统计流程是否完整。对医学生来说，这一步尤其重要，因为很多格式错误并不是统计错误，而是“结果展示不一致”。

4. PR曲线和ROC曲线，不能只看一个

4.1 PR曲线更适合不平衡数据

PR曲线的横坐标是召回率，纵坐标是精准率。它在阳性样本稀少的场景下，往往比ROC更敏感。比如罕见病筛查、低发生率结局预测，PR曲线能更直接反映模型在“找阳性”上的能力。

如果你的数据类别明显不平衡，PR曲线往往比ROC更有临床解释力。
因为ROC在某些极端不平衡场景下可能显得“过于乐观”。

4.2 如何判断两条PR曲线谁更好

如果一条PR曲线完全包住另一条，通常说明前者性能更优。若两条曲线交叉，则不能只凭肉眼判断，应比较曲线下面积，或进一步看F1值和平衡点BEP。

F1的公式是：

F1 = 2 × P × R / (P + R)

其中P是精准率，R是召回率。F1越高，说明模型在精准率和召回率之间平衡得越好。

在论文中，PR曲线建议和ROC曲线配合使用。
一个看整体判别，一个看阳性识别。
这比单独报告一个AUC更完整，也更符合临床研究的实际需求。

5. C-index与ROC曲线的关系，要在建模阶段就想清楚

5.1 C-index适合评估排序能力

C-index常用于生存分析或风险模型评价，核心是看模型对个体结局排序是否准确。它和AUC有相似之处，都反映区分能力，但适用场景不同。写作时不要简单把两者混为一谈。

在时间结局或生存模型中，C-index往往比单一ROC更合适。
因为它考虑了删失数据和风险排序问题，更符合临床预测模型的评价逻辑。

5.2 模型评价不能只停留在图

科研统计图表制作的真正价值，不只是“画图”。更重要的是把图、表、文字解释统一起来。一个合格的结果部分，至少应包含：

• 图表标题
• 指标数值
• 置信区间
• 统计学解释
• 临床意义

图表是结论的证据，不是装饰。
只要结果展示完整，文章说服力会明显提升。

6. 提高图表质量的实用建议

6.1 统一命名和颜色

图表命名要统一，比如“ROC curve”“PR curve”“Funnel plot”。颜色不要过多，尽量保持主次分明。临床论文中，黑、红、蓝三色通常已经足够。若颜色过杂，会降低可读性，也会影响印刷效果。

建议遵循以下原则：

• 参考线用浅灰或黑色虚线
• 主曲线颜色固定
• 图例位置不要遮挡曲线
• 字体大小保持一致

6.2 导出前检查三件事

图表导出前，务必检查：

1. 坐标轴是否写对
2. 图例是否完整
3. 数值是否与正文一致

很多论文返修问题，不是统计错，而是图文不一致。
例如AUC写成0.807，但图上显示0.78，或者截断值和灵敏度对不上。这类错误会直接影响稿件可信度。

6.3 结果写作要像临床研究，而不是软件说明书

不要只写“绘制了ROC曲线”。要写清楚模型效果、阈值和对应指标。也不要只说“漏斗图提示无偏倚”，而应补充研究数量、异质性和检验方法。

更好的表达方式是：

• “ROC曲线显示模型AUC为0.807，提示具有较好的区分能力。”
• “最佳截断值为0.213，对应特异度0.806，灵敏度0.655。”
• “漏斗图整体较对称，但仍需结合统计检验进一步判断。”

这种写法更符合医学论文规范，也更容易通过审稿。

总结Conclusion

从漏斗图到ROC曲线，核心不是“会不会点软件”，而是能否把统计问题、图形表达和临床解释统一起来。漏斗图重在判断偏倚风险，ROC曲线重在评估区分能力，PR曲线适合不平衡数据，C-index更适合生存和风险排序模型。只有先理解图表的统计含义，再制作和解读，图才有科研价值。
