高影响因子期刊的医学柱状图设计原则与案例

引言Introduction

医学柱状图看似简单，但在高影响因子期刊中，常因信息表达不清、图表规范不符而被退修。医学柱状图不是“把数据画出来”就够了，而是要同时满足期刊要求、结果逻辑和审稿可读性。

1. 高影响因子期刊为什么重视医学柱状图

1.1 图表是论文第一轮筛选的重要部分

在投稿流程中，编辑首先看的是题目、摘要、图表和期刊格式。很多稿件并不是因为结果差，而是因为图表不符合期刊要求而被快速退回。 对于医学柱状图，最常见的问题包括字号过小、分组混乱、误差线不完整、图注不规范。

高影响因子期刊更强调图表的可复现性与信息密度。医学柱状图如果只展示均值，不交代样本量、统计方法和显著性标记，审稿人通常会要求补充。对于医学生、医生和科研人员来说，图不仅要“好看”，还要“可解释”。

1.2 柱状图必须服务于研究问题

医学柱状图的核心任务，是比较组间差异。常见场景包括不同治疗组的指标变化、不同基因表达水平、不同临床分层的结局差异。如果数据更适合箱线图、散点图或森林图，就不要硬做成柱状图。

从投稿角度看，图形选择本身就是研究表达能力的一部分。高水平期刊通常希望作者展示原始分布，而不是只给平均值。若样本量较小，柱状图容易掩盖离群值，因此应谨慎使用。

2. 医学柱状图的核心设计原则

2.1 先明确数据类型，再决定图形结构

医学柱状图常用于连续变量的组间比较，也可用于分类计数。设计前应先确认：

1. 数据是均值还是中位数。
2. 是否存在配对设计。
3. 是否需要显示误差线。
4. 是否有多组比较或多时间点比较。

如果是连续型数据，柱状图最好配合散点或误差线使用。 误差线要在图注中说明是标准差、标准误，还是95%置信区间。很多期刊退修意见会直接指出这一点，因为它关系到统计解释是否准确。

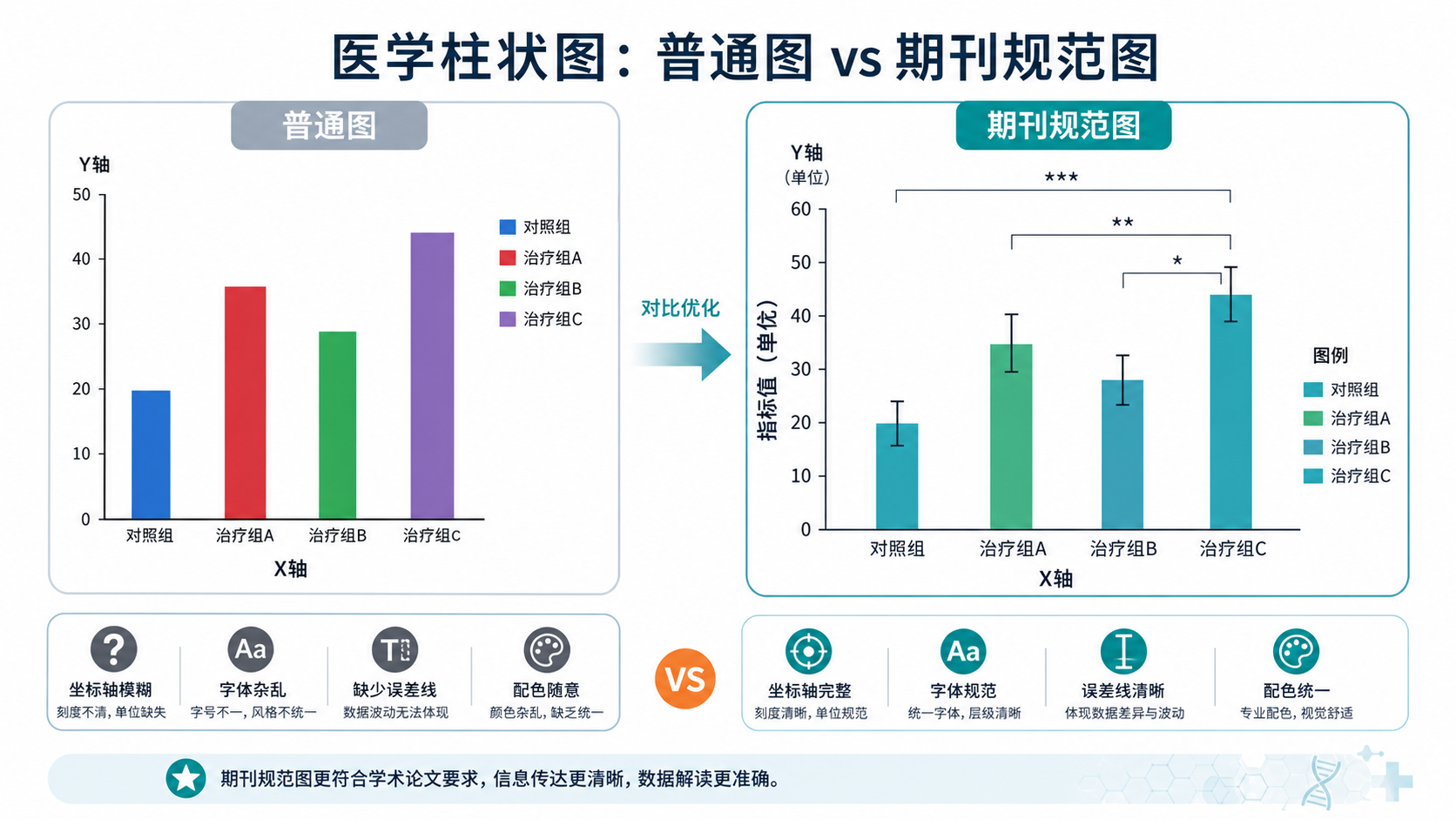

2.2 颜色、坐标和字体要统一

高影响因子期刊的医学柱状图通常遵循极简原则。颜色不宜过多，建议同一图内控制在2到4种主色。对比组之间尽量保持色彩逻辑一致，例如治疗组用深色，对照组用浅色。

坐标轴要清楚。横轴写组别，纵轴写指标名称和单位。 单位缺失是非常常见的问题。字体大小要保证缩放后仍可辨认，尤其是在多面板组合图中。若投稿前没有统一字体和线宽，后期修改成本会非常高。

2.3 统计标注必须规范

医学柱状图中的显著性标记不能只写“*”。必须在图注中明确说明对应的P值范围。若是多组比较，还要说明采用了哪种检验方法，例如单因素方差分析、t检验，或非参数检验。

不要把统计符号当成装饰。 它是结果的一部分。若存在多重比较校正，也应在图注或方法部分写清楚。对高影响因子期刊来说，这类细节直接影响可信度。

3. 高水平医学柱状图的制作步骤

3.1 从原始数据整理开始

很多问题都出在第一步。作图前要先整理原始数据，保证每个样本有完整编号，分组清晰，缺失值有记录。对于生信或临床队列数据，建议保留原始表和作图表两个版本，便于返修时追溯。

在解螺旋的投稿训练中，一个反复强调的原则是：先按期刊要求准备图，再写正文。 这能减少返工，尤其适合需要同步考虑图表数量、尺寸和版式的论文。

3.2 选择合适的软件与输出格式

常用作图软件包括GraphPad Prism、R、Python和AI类排版工具。对医学柱状图而言，关键不是软件本身，而是输出质量。优先导出矢量图，便于后期编辑和放大。

建议注意以下几点：

• 分辨率满足期刊要求。
• 图中文字不低于期刊最低标准。
• 输出前检查图例、误差线和单位。
• 保留可编辑源文件。

如果图过大，排版时容易出现压缩失真。 因此，投稿前应提前核对期刊对图片格式、大小和总图数的限制。很多杂志还会限制正文图表数量，这一点在选刊阶段就该确认。

3.3 让图注独立完成解释任务

优秀的医学柱状图，应该在不看正文时也能看懂大意。图注中建议说明：

1. 每组样本量。
2. 数据表达方式。
3. 统计检验方法。
4. 显著性标记含义。
5. 是否进行了多重比较校正。

这样做的好处很直接。审稿人阅读效率更高，读者也更容易理解你的结论。对临床研究尤其重要，因为读者往往需要快速判断图中差异是否具有实际意义。

4. 案例思路：高影响因子期刊里常见的医学柱状图表达方式

4.1 临床分组比较案例

例如比较治疗组和对照组的炎症指标变化，可以用医学柱状图呈现两组均值差异，并叠加散点显示个体分布。这样既保留总体趋势，也避免“只见均值不见数据”的问题。

如果有术前、术后或不同时间点数据，建议按时间顺序排列组别，并统一颜色。时间轴越清楚，图的叙事性越强。 这类图常见于肿瘤学、免疫学和内科临床研究。

4.2 生信结果展示案例

在转录组、蛋白组或单细胞研究中，医学柱状图可用于展示不同样本类型中的关键基因表达、富集评分或通路活性。此时柱状图最好搭配热图、火山图或箱线图一起使用。

原因很简单。柱状图适合概括，其他图形适合补充分布和差异细节。高影响因子期刊更看重“图组逻辑”，而不是单张图是否孤立成立。 如果图表之间没有互补关系，文章的证据链会变弱。

4.3 返修时最常见的修改点

根据投稿返修经验，医学柱状图常被要求修改的地方包括：

• 误差线定义不清。
• 缺少样本量。
• 颜色对比不够。
• 显著性标注位置混乱。
• 分组顺序不符合叙事逻辑。

这也是为什么在前期设计时就要按期刊标准制作。一次性做对，远比反复返工更省时间。 对临床和科研团队来说，图表规范化本身就是效率提升。

5. 投稿前如何把医学柱状图做得更接近高分期刊标准

5.1 先按期刊要求反推图表规范

不同期刊对图的尺寸、分辨率、文件格式、图注长度都有要求。建议在投稿前先下载作者指南，再倒推图的制作规范。对于医学柱状图，尤其要关注是否允许彩色、是否要求单栏或双栏宽度，以及是否接受组合图。

如果图表先天不符合格式，后续再补救会非常被动。 这也是很多经验丰富的作者会先选刊、再作图的原因。

5.2 把图做成“可修改、可复用、可返修”

真正高效的图表流程，离不开规范命名和源文件管理。建议建立固定文件夹，按项目、图号、版本号保存。原始数据、初稿、修改稿分开存放。这样一旦返修，可以迅速定位问题。

对需要频繁投稿和返修的团队来说，这类管理习惯非常重要。图表质量不只是设计问题，也是工作流问题。 这正是解螺旋强调的投稿准备逻辑。通过更规范的图表设计、期刊匹配和返修管理，可以显著减少退修次数，提高命中率。

总结Conclusion

医学柱状图的价值，不在于形式简单，而在于能否准确、清晰、规范地传递研究结论。高影响因子期刊尤其重视图表逻辑、统计说明和版式统一。做好医学柱状图，本质上就是提高论文的可读性、可信度和投稿成功率。

如果你希望在作图、选刊和投稿返修中少走弯路，可以结合解螺旋的期刊策略与图表规范方法，按目标期刊反向设计图表。这样更容易让你的论文在初审阶段就留下专业印象。
