从红绿灯图到校准曲线：预测模型验证的实战技巧

引言Introduction

预测模型做出来，不代表能用。很多研究卡在同一个问题上。区分度看起来不错，校准却很差。 这会直接影响审稿、发表和临床应用。对医学生、医生和科研人员来说，真正难的是把“预测准不准”讲清楚。

1. 为什么校准比“看起来很准”更重要

1.1 校准曲线到底在看什么

校准曲线的核心，是比较预测发生率 和实际发生率 。如果模型预测某组患者的事件概率是30%，实际也接近30%，说明校准好。若预测30%，实际只有10%，模型就高估了风险。

校准图解读的关键，不是线画得漂不漂亮，而是预测值和观察值是否一致。 对于生存模型，它通常用于评价 Cox 回归模型的一致性。对二分类模型，也可以直接看概率预测是否贴近真实结局。

1.2 只看AUC还不够

AUC高，只说明模型能区分高危和低危。它不保证概率估计准确。一个模型可能把患者排得很开，但整体把风险都预测偏高了。

这就是为什么很多高质量文章会同时报告三件事。

• 区分度，常用 C-index 或 AUC。
• 校准度，常用校准曲线和 HL 检验。
• 临床价值，常用 DCA。

如果模型不能准确给出概率，临床决策就会被误导。 这也是预测模型校准图解读必须掌握的原因。

1.3 红绿灯图其实是简化后的表达

很多人说的“红绿灯图”，本质上就是一种视觉化的风险分层图。它常用于把预测风险分成低、中、高三档，方便临床理解。它的价值在于直观，但局限也很明显。

• 它更适合展示分层。
• 它不等于严格的校准验证。
• 它不能替代校准曲线和统计检验。

真正能证明模型预测可靠的，还是校准曲线加统计检验。

2. 校准曲线怎么画，怎么读

2.1 图形背后的基本思路

校准曲线通常这样构建。先用模型算出每个个体的预测概率，再按从低到高排序，然后按四分位数或其他分位数分组。每组分别计算平均预测概率和实际发生率，再把这些点连起来。

这样就得到一条校准曲线。

如果曲线越接近45度参考线，说明模型预测越准确。 这条线越偏离参考线，说明模型偏差越大。

2.2 图上常见元素怎么解释

一张标准校准图，通常有三类信息。

1. 参考线，通常是45度虚线，代表理想状态。
2. 模型校准曲线，代表实际预测表现。
3. 误差线或置信区间，代表不确定性。

读图时重点看三点。

• 曲线是否整体贴近参考线。
• 在低风险段、中风险段、高风险段是否都偏离明显。
• 置信区间是否过宽，提示样本量不足或分层不稳定。

曲线接近参考线，不等于每个点都完美一致，但说明整体误差可接受。

2.3 什么时候说明模型高估或低估

校准曲线偏离参考线，通常有两种方向。

• 曲线在参考线上方，说明实际发生率高于预测值，模型低估风险。
• 曲线在参考线下方，说明实际发生率低于预测值，模型高估风险。

在临床上，高估和低估都会带来问题。高估会造成过度干预。低估会导致漏诊或延误治疗。

所以，预测模型校准图解读的重点，是看偏差方向和偏差幅度。

3. 从R实操看校准曲线的标准流程

3.1 适用于 Cox 模型的基本步骤

在生存分析里，常见流程是先拟合 Cox 模型，再用校准函数绘图。核心步骤很清晰。

1. 明确随访时间单位。
2. 拟合 Cox 回归模型。
3. 用 calibrate 函数做校准。
4. 绘制校准曲线。
5. 解读图形和一致性。

时间单位一定要统一。 例如模型设定为3个月，就不要把结果误读成3天。这个细节会直接影响结果解释。

3.2 关键参数要怎么设

做 bootstrap 校准时，常见参数包括 U、m、B。

• U 表示评估时间点，比如3个月或1年。
• m 表示分组后的每组样本量，通常与总样本量相关。
• B 表示 bootstrap 重复次数，常用1000次。

B 越大，结果越稳定，但计算时间也越长。 对大多数论文分析，1000次是常见且可接受的设置。

3.3 图形输出时常见错误

实操中常见问题有三个。

• 结果显示成“天”而不是“月”。
• 副标题没关掉，图面显得很乱。
• 预测曲线和参考线坐标范围不一致。

建议出图前统一设置。

• x轴和y轴范围都设为0到1。
• 去掉不必要副标题。
• 明确标注时间点。

这些不是小问题，直接影响审稿人对图的第一印象。

4. HL检验和校准曲线，应该怎么一起看

4.1 HL检验的意义

Hosmer-Lemeshow 检验，本质上是对模型拟合优度做统计检验。它回答的问题是，模型预测和真实数据之间是否存在明显冲突。

一般来说。

• P > 0.05，提示拟合尚可。
• P < 0.05，提示拟合不佳。

HL检验不是万能的，但它能给校准图提供一个数字化补充。

4.2 图和检验要一起看

只看图，有主观性。只看P值，又容易忽略偏差位置和偏差大小。最好的方式，是把两者结合起来。

• 图形看整体趋势。
• P值看统计一致性。
• C-index 或 AUC 看区分度。

这样才能形成完整验证链条。

一篇成熟的预测模型论文，通常不会只给一个结果。

4.3 不要误用HL检验

HL检验也有局限。样本量太小，结果不稳定。样本量太大，又可能对微小偏差过于敏感。它更适合作为辅助证据，而不是唯一标准。

因此，建议这样表述。

• 校准曲线显示模型预测与观察值总体一致。
• HL检验提示拟合尚可。
• 但仍需结合外部验证进一步确认。

这类写法更符合科研论文的客观表达。

5. 写论文时，结果应该怎么报告

5.1 结果段落的标准写法

报告校准结果时，不要只写“校准良好”。应该尽量具体。

可以这样组织：

• 指定时间点，比如3个月、1年。
• 说明校准曲线与45度参考线的关系。
• 报告 HL 检验结果。
• 如有条件，补充 bootstrap 校正后的表现。

结论必须基于图和数据，而不是主观描述。

5.2 审稿人最关心什么

审稿人通常会追问三件事。

1. 你的模型是否过拟合。
2. 预测概率是否真实可靠。
3. 是否有外部验证。

所以，校准曲线不只是“画出来”，还要能说明模型在训练集或验证集中的稳定性。

如果能同时提供内部验证和外部验证，可信度会明显提高。

5.3 结果表述要避免的坑

以下表达尽量少用。

• “模型非常准确。”
• “曲线几乎完全重合，所以没有问题。”
• “P值大于0.05，说明模型完美。”

这些说法过于绝对，不符合学术写作习惯。更稳妥的说法是。

• 模型预测与实际观察结果总体一致。
• 低、中、高风险区间存在轻微偏离。
• 仍需结合外部队列进一步验证。

科研写作要留有边界感。

6. 把校准曲线真正用到你的模型里

6.1 适合哪些研究

校准曲线适用于很多临床预测研究。

• 预后模型。
• 诊断模型。
• 风险分层模型。
• 列线图研究。

只要你的模型输出的是概率，就值得做校准分析。

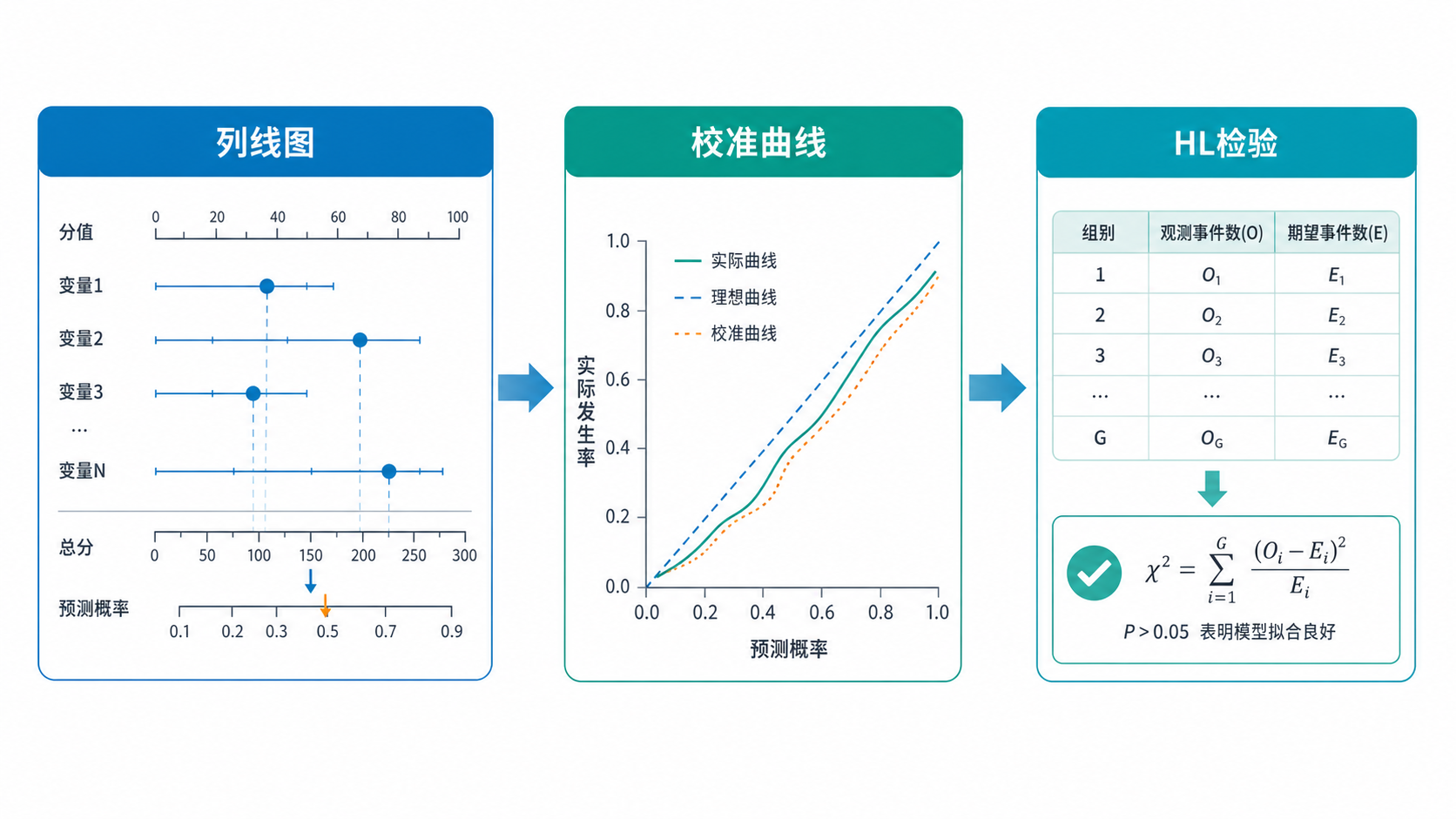

6.2 一个实用的工作流

建议按这个顺序做。

1. 先建模。
2. 再看区分度。
3. 再看校准度。
4. 最后做临床决策分析。

不要倒着来。 如果模型连区分度都不够，校准再好，临床意义也有限。

6.3 使用解螺旋工具的优势

如果你正在做论文或课程作业，最容易卡住的就是模型验证这一步。不是不会建模，而是不知道怎么把校准曲线、HL检验和结果解读连起来。

解螺旋的价值就在这里。它能帮助你把复杂的模型验证流程整理成可执行步骤，减少重复试错。对医学生、医生和科研人员来说，把模型验证做规范，比单纯画出一张图更重要。 这类工具化支持，能更快把“会做”变成“做对”，也更适合论文写作和结果汇报。

总结Conclusion

校准曲线的本质，是检验模型预测概率是否贴近真实发生率。AUC高，不代表校准好。 真正规范的模型验证，必须同时关注区分度、校准度和临床价值。对“预测模型校准图解读”来说，最重要的是看曲线是否接近参考线，偏差方向如何，以及HL检验是否支持拟合。把这些方法串起来，才能让模型更可信，也更容易发表。若你正在整理临床预测模型结果，建议结合解螺旋的课程和工具，把验证流程做完整，提升研究质量与呈现效果。
