SCI通路图设计规范：线粒体转移与氧化磷酸化关联

引言Introduction

在SCI论文里，通路图不是“配图”，而是结论的视觉证据。很多图看起来信息很多，却因逻辑不清、术语不准、箭头乱用，直接拉低可信度。线粒体转移与氧化磷酸化关联图，最容易出错的不是画工，而是生物学逻辑。

1. 先明确通路图要回答什么问题

1.1 不是“画发生了什么”，而是“证明什么”

SCI通路图的核心任务，是把研究结论压缩成一条可验证的机制链。对于线粒体转移与氧化磷酸化，至少要回答三件事。

1. 线粒体是如何从供体进入受体细胞的。
2. 进入后，是否改变了氧化磷酸化。
3. 这种改变是否进一步影响ATP、ROS、迁移或耐受性。

如果图中没有结论指向，读者只能看到现象，无法理解机制。 这也是很多“SCI信号通路图规范”讨论的重点。

1.2 线粒体转移图最常见的误区

常见问题有三个。

• 把线粒体转移画成“自由漂浮”，忽略隧道纳米管、胞外囊泡或细胞接触。
• 把ATP画成“通过通道进入细胞”，这是错误的。
• 把氧化磷酸化和ATP生成混为一谈，导致上下游关系混乱。

线粒体转移本身是结构事件，OXPHOS是功能事件。结构和功能必须分层表达。

2. 线粒体转移模块的图示规范

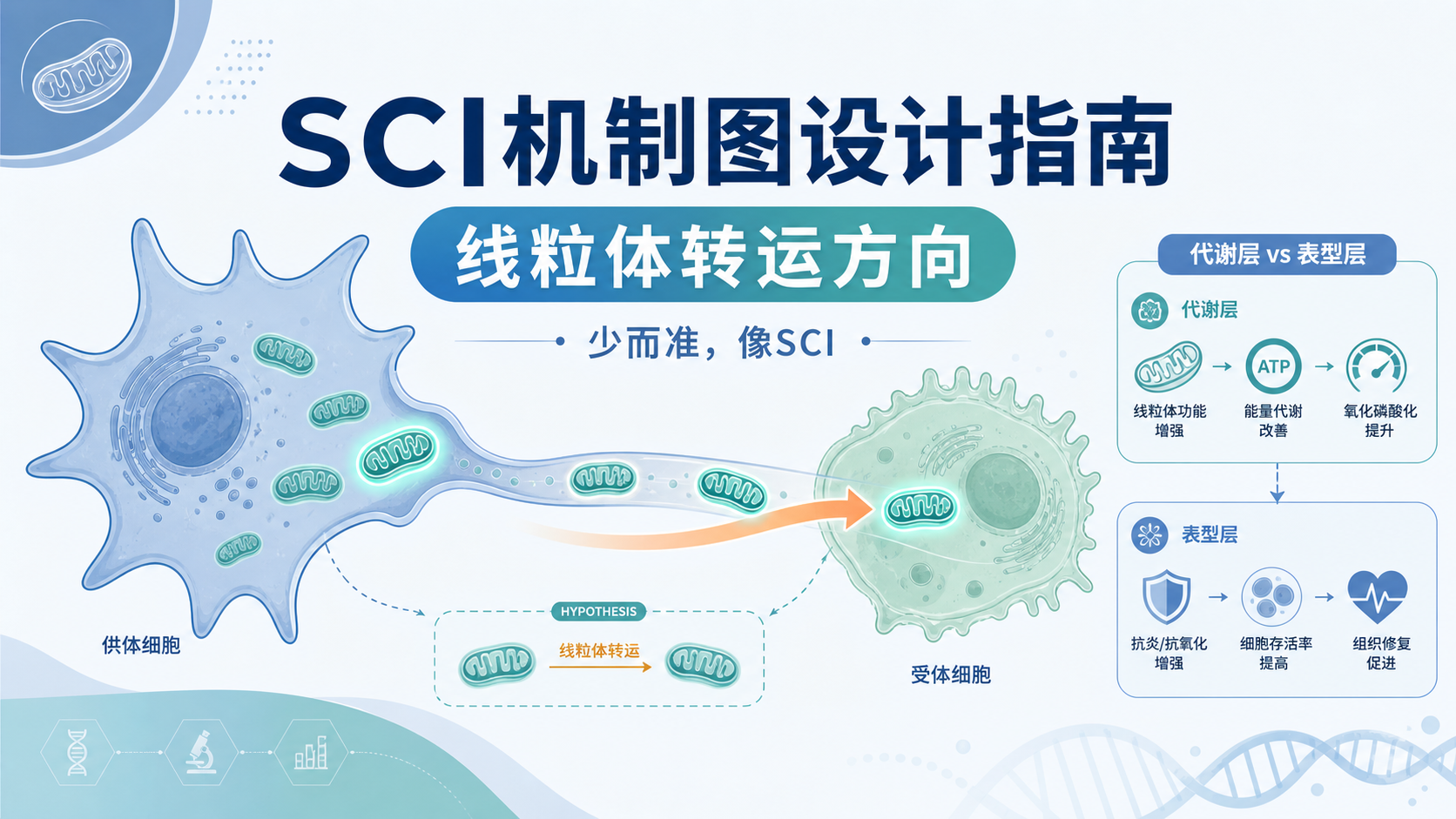

2.1 细胞间传递路径要画清楚

线粒体转移的图，第一层是空间路径。若研究背景是肿瘤微环境、神经元互作或应激适应，通常应明确供体与受体细胞类型。

建议标注以下元素。

• 供体细胞。
• 受体细胞。
• 转运通道，如 tunneling nanotubes。
• 线粒体本体。
• 关键骨架结构，如 actin filaments。

通道内若存在肌动蛋白丝，最好画出线状结构，而不是空管。 这会显著提升学术可信度。

2.2 线粒体形态要符合真实生物学

线粒体不是装饰性图标。它应表现出双层膜和嵴结构。对于高水平论文，尤其是机制图，线粒体建议保持以下标准。

• 轮廓清晰，不要过度卡通化。
• 嵴结构可简化，但不能缺失到难以识别。
• 同一图中线粒体数量和大小要统一逻辑。
• 如果强调转移后功能增强，可用“更多线粒体”或“更完整嵴结构”辅助表达，但不要暗示未经验证的超微结构变化。

图中的每个结构都应该服务于机制，不应为了美观而增加未证实信息。

3. 氧化磷酸化模块如何规范表达

3.1 OXPHOS和ATP生成不能画成同一层级

氧化磷酸化是线粒体呼吸链电子传递和质子梯度耦联的过程。ATP生成是其下游结果之一。两者相关，但不是同义词。

在通路图中，推荐这样表达。

• 上游：线粒体呼吸、电子传递链、膜电位。
• 中游：氧化磷酸化。
• 下游：ATP生成、能量供应、细胞迁移能力提升。

正确做法是把OXPHOS画成“原因层”，把ATP画成“结果层”。 这样逻辑最稳。

3.2 不能把ATP画成“通道转运”

这是学术图中非常典型的错误。ATP不是通过隧道纳米管直接“输送”到细胞内完成作用。ATP是细胞内代谢产生的，核心来源与氧化磷酸化密切相关。

因此，图中若要表达“能量增加”，推荐使用下面几种方式。

• ATP水平升高。
• OXPHOS增强。
• 细胞能量代谢提升。
• 线粒体呼吸活性增强。

不要画成ATP从一端流入另一端。那会直接影响审稿人对图的信任。

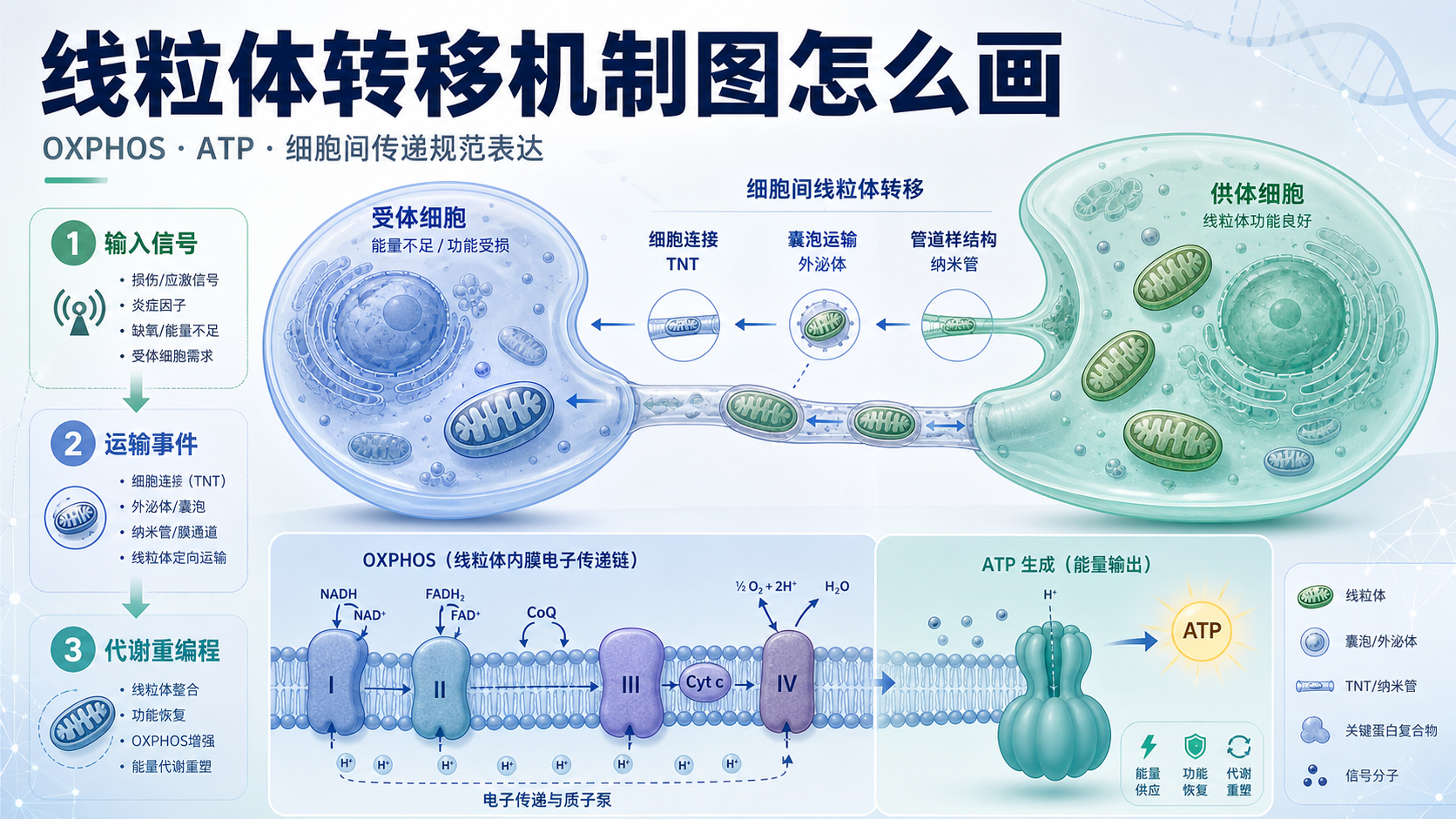

4. 设计一张可发表的机制图，需要哪些逻辑层

4.1 第一层，输入信号

输入信号通常是应激、缺氧、肿瘤微环境、细胞接触或药物处理。若是线粒体转移研究，常见输入包括。

• 缺氧。
• 炎症刺激。
• 代谢压力。
• 神经元或间质细胞来源的线粒体供给。

这一层的作用，是解释“为什么会发生转移”。

4.2 第二层，运输事件

第二层必须明确转运方式。可以是。

• tunneling nanotubes。
• 胞外囊泡。
• 细胞融合。
• 微管相关运输。

如果你的研究只证明了其中一种，就不要同时画四种。通路图最怕“全都可能”。 审稿人会立刻问证据在哪里。

4.3 第三层，代谢重编程

这是整张图的重点。线粒体转移后，常见结果是OXPHOS上升、ATP增加、ROS重塑、耐受性增强。若研究聚焦氧化磷酸化，建议至少保留以下指标。

• OCR升高。
• ATP相关呼吸增强。
• spare respiration变化。
• 细胞存活率变化。

如果有实验数据支持，可把“缺氧抑制OXPHOS”或“葡萄糖促进糖酵解并削弱OXPHOS”作为反向验证。用功能数据闭环，图就会更像SCI级证据链。

5. 图形规范：让图既专业，又适合投稿

5.1 颜色要少，层次要强

高质量通路图通常不靠花哨颜色取胜，而靠一致性。建议使用3到5种主色。

• 供体细胞一种颜色。
• 受体细胞一种颜色。
• 线粒体一种强调色。
• 激活用暖色。
• 抑制用冷色或灰色。

避免大面积渐变。也避免同一张图里出现过多高饱和颜色。颜色的任务是区分信息，不是制造视觉噪音。

5.2 字体、术语、箭头必须统一

SCI通路图中，最容易暴露不专业的细节包括。

• 字体不统一。
• 缩写前后不一致。
• 箭头既表示激活又表示运输，语义混乱。
• 虚线、实线、抑制线混用但无图例说明。

建议统一规则如下。

1. 实线箭头表示激活或转运。
2. T形线表示抑制。
3. 虚线表示间接关系或推测。
4. 所有缩写第一次出现时写全称。

图例比美观更重要。 没有图例的通路图，信息密度再高也容易被误读。

6. 面向投稿的实用检查清单

6.1 画完后先做三轮自检

建议按下面顺序检查。

• 生物学是否正确。
• 逻辑链是否闭合。
• 图形是否满足期刊排版要求。

然后再检查细节。

• 是否存在错误的分子流向。
• 是否把结构画成了功能。
• 是否把假设画成了结论。
• 是否遗漏关键验证点。

6.2 审稿人最关注的不是“好看”，而是“可证”

一张好通路图，必须经得起这三个问题。

1. 你是否真的证明了线粒体转移。
2. 你是否真的证明了OXPHOS变化。
3. 你是否真的证明了两者之间的因果关系。

如果图里画了因果，但正文只证明相关性，就会产生严重的证据不匹配。

总结Conclusion

线粒体转移与氧化磷酸化关联图，真正的难点不是绘图软件，而是机制表达是否严谨。SCI信号通路图规范的核心，是让结构、功能和证据三者一致。 只有把细胞间转运、OXPHOS变化、ATP输出和实验验证清楚分层，图才具有投稿价值。
