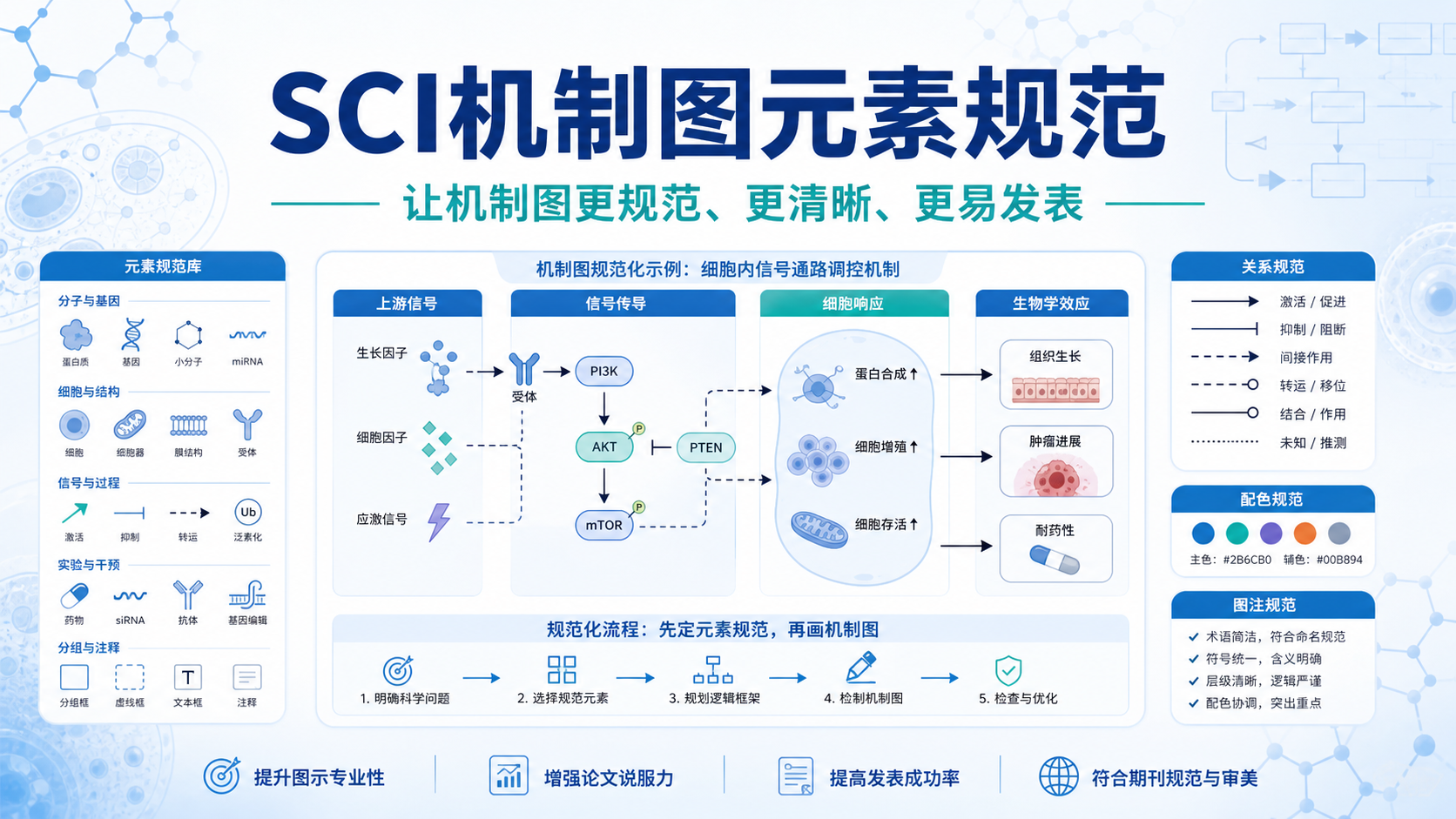

生物医学论文SCI机制图：制定元素规范的黄金法则

引言Introduction

SCI机制图不是“画得好看”就够了。元素不统一、逻辑不闭环、信息层级混乱，都会直接拉低文章专业感。 对医学生、医生和科研人员来说，机制图的核心不是装饰，而是让读者一眼看懂“疾病、表型、分子、机制”之间的关系。

1. 为什么机制图必须先定元素规范

1.1 机制图的本质是“信息压缩”

一张机制图，通常要在有限空间里回答三个问题。
第一，研究对象是什么。第二，关键分子做了什么。第三，机制链条如何闭环。

如果没有统一的元素规范，读者看到的就不是机制，而是零散图标。
这也是很多低质量图的共同问题。图中元素很多，但没有主次。箭头很多，但没有因果。颜色很多，但没有层次。

1.2 规范化的价值不只是美观

对SCI论文来说，机制图承担的是“摘要化表达”功能。它要帮助审稿人快速判断研究是否成立。
因此，元素规范至少有三层意义：

• 提高可读性，减少认知负担。
• 强化逻辑链，突出因果关系。
• 统一全文视觉语言，增强论文整体专业度。

机制图的第一原则不是复杂，而是清晰。
尤其在基础医学和转化医学研究中，图中信息越多，越要靠规范来控制复杂度。

2. SCI机制图元素规范的四个核心原则

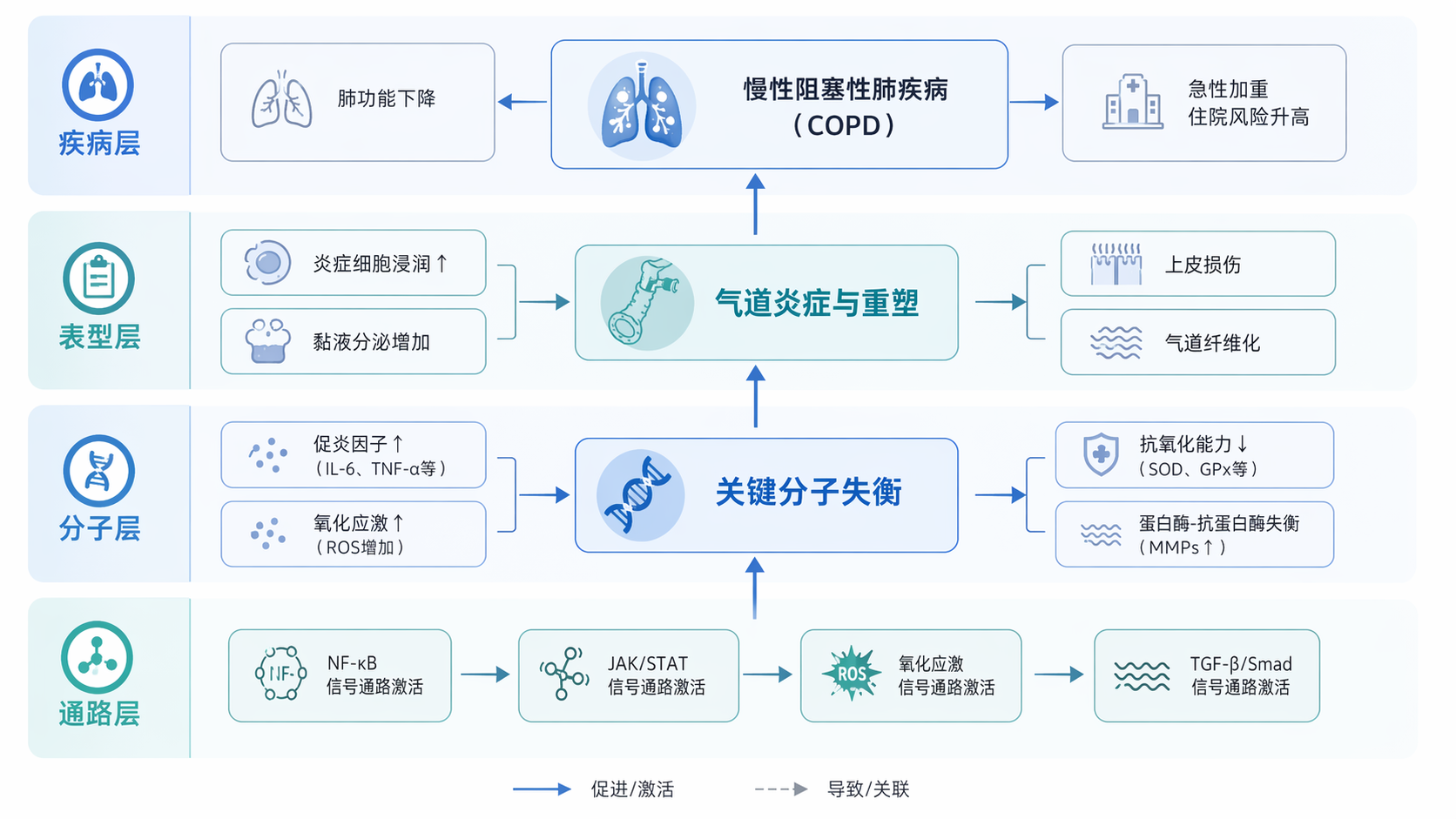

2.1 疾病、表型、分子、机制要素要完整

从文献泛读的角度看，经典基础研究标题常常围绕四要素展开。机制图也应尽量遵循同样的结构。
即，研究什么疾病，影响什么表型，作用于哪个分子，通过什么机制实现。

例如，一张图中至少应明确：

• 疾病场景，如胃癌、结直肠癌、肺纤维化。
• 表型结果，如增殖、迁移、凋亡、EMT。
• 核心分子，如lncRNA、miRNA、蛋白、受体。
• 机制通路，如MAPK、TGF-β/SMAD、Notch。

四要素齐全，图的科学假设就基本成立。
如果少了机制，图就更像结果示意。
如果少了表型，图就缺少功能意义。
如果少了疾病背景，图就失去应用场景。

2.2 一个元素只表达一个含义

机制图最忌讳“一图多义”。
同一个图标既代表激活，又代表定位变化，还代表表达上调，会让读者无法判断作者到底想表达什么。

建议遵守以下规则：

• 一个分子图标只对应一个实体。
• 一个箭头只表达一个方向的调控关系。
• 一个颜色只对应一类状态，如上调、下调、激活、抑制。
• 一个符号只对应一种逻辑含义，如“⊣”表示抑制，“→”表示促进。

元素的语义必须稳定，不能在同一张图里反复切换。
这也是SCI机制图规范化的基础。

2.3 视觉层级要服务于逻辑层级

机制图不是平面拼贴，而是逻辑组织。
因此，视觉层级应与研究逻辑一致。

建议按照以下顺序布局：

1. 左侧或上方放疾病与刺激条件。
2. 中间放关键分子和中介通路。
3. 右侧或下方放细胞表型和最终结局。

这样做的好处很明显。
读者可以按“起点-机制-终点”顺序阅读，不会跳跃。

当视觉顺序和逻辑顺序一致时，机制图的理解成本最低。

2.4 统一字体、线条、颜色和比例

很多稿件的问题不在内容，而在形式不一致。
例如同一张图里字体大小不一样，箭头粗细不一样，蛋白框和RNA框比例不一样，这会明显削弱可信度。

建议至少统一以下项目：

• 字体：全文一致，避免混用过多字体。
• 线条：箭头、抑制线、边框粗细一致。
• 颜色：同类元素采用同一色系。
• 比例：元素大小与信息重要性匹配。

规范不是限制创意，而是让创意可被专业表达。

3. 不同机制图元素如何标准化

3.1 分子元素的标准写法

分子命名必须准确。尤其是基因、蛋白、RNA、通路名称。
常见问题包括大小写错误、命名混乱、缩写不统一。

建议注意：

• 基因与蛋白标注区分清楚。
• 首次出现时写全称，必要时补缩写。
• RNA、蛋白和通路不要混用同一视觉样式。
• 关键靶点尽量保持与正文一致。

命名错误会直接损害专业性，也会影响审稿人对数据严谨性的判断。

3.2 调控关系的图形符号要统一

机制图最核心的是关系表达。
因此，箭头、抑制线、连接线的意义必须固定。

常见规范如下：

• “→”表示促进、激活、上调。
• “⊣”表示抑制、阻断、下调。
• 虚线常用于间接作用或推测关系。
• 实线常用于直接证据支持的关系。

如果图里既有直接作用，又有推测关系，必须用不同线型区分。
否则会让证据强度被误读。

3.3 细胞表型元素要尽量具体

表型不要写得太泛。
“恶性进展”不如“增殖增强、迁移增加、凋亡减少”更有信息量。
“功能改变”也不如具体终点明确。

建议将表型拆成更可验证的层级：

• 细胞行为，如增殖、迁移、侵袭、凋亡。
• 组织学变化，如炎症浸润、纤维化、血管生成。
• 临床结局，如预后差、生存期缩短。

表型越具体，机制图越容易与实验结果一一对应。

4. 高质量SCI机制图的实操规则

4.1 先画逻辑，再画美观

很多人先选图标，再补关系。
这会导致图很漂亮，但逻辑不稳。

更合理的流程是：

1. 先写出一句科学假设。
2. 再拆成疾病、表型、分子、机制。
3. 最后选择图标和配色。

先逻辑，后视觉，是机制图设计的基本顺序。

4.2 单张图只讲一个主线

一张机制图如果塞进两条主机制、三个反馈环、四个分支，读者很难抓住重点。
对大多数SCI文章来说，主线越清楚越好。

推荐控制方式：

• 主轴不超过1条。
• 关键分子不超过3到5个。
• 旁路机制只保留最能支撑结论的部分。
• 其余内容放补充图或正文说明。

机制图的任务是概括，不是堆砌。

4.3 图注和图内信息要互相补足

机制图本身不适合写长句。
但图注可以补充证据类型和实验条件。

图内负责表达关系。
图注负责说明证据来源。
两者配合，能显著提升可理解性。

例如，图内只画“miRNA抑制靶基因，进而影响EMT”。
图注可补充“该关系由表达检测、双荧光素酶报告和rescue实验支持”。

图内讲逻辑，图注讲证据，这是SCI写作中很关键的分工。

5. 机制图常见错误与修正思路

5.1 元素过多，重点不明

最常见的问题就是“都想画”。
结果图面拥挤，核心信息被淹没。

修正方法很简单：

• 删除与主结论关联弱的元素。
• 将次级通路拆分到补充图。
• 用颜色和排版突出主轴。

5.2 方向混乱，逻辑反了

有些图中抑制和激活关系画反，或者上下游位置混乱。
这会严重影响可信度。

修正时要先检查：

• 上游是否真的调控下游。
• 实验是否支持该方向。
• 图中箭头是否与结论一致。

5.3 证据等级未区分

直接作用和间接作用混在一起，是审稿中很容易被指出的问题。
尤其是只有预测结果，没有实验验证时，更要避免画得过满。

凡是没有直接证据支持的环节，最好不要画得像已被完全证实。

6. 让机制图真正服务论文发表

6.1 机制图要和全文数据同步

机制图不是独立作品。
它必须和标题、摘要、结果图、讨论部分保持一致。
如果图中画出了A抑制B，但正文实验只证明A和B相关，没有功能验证，就会产生逻辑断层。

所以，正式制图前应先确认：

• 结果链是否完整。
• 证据是否足够。
• 结论是否过度外推。

6.2 用规范提高稿件通过率

高质量机制图的意义，不只是提升审美。
它能让审稿人更快读懂你的研究设计，也更容易接受你的结论。

对SCI论文来说，机制图是研究可信度的可视化表达。
元素规范越清楚，文章的专业感越强，读者判断你的研究也越高效。

如果你希望机制图同时满足学术规范、审稿逻辑和视觉表达，可以借助解螺旋品牌的专业内容与工具支持，把复杂机制转成标准化、可发表的图示语言。

总结Conclusion

SCI机制图的关键，不是把图画满，而是把逻辑画清。
制定元素规范时，要优先保证四要素完整、语义统一、层级清晰、证据匹配。
对于医学生、医生和科研人员来说，真正高水平的机制图，是能让人快速看懂研究假设、实验路径和结论闭环的图。

如果你正在准备论文投稿，建议从“先定逻辑，再定元素”开始。
这样能明显降低返工率，也更容易做出符合SCI标准的机制图。
