精准解读SCI生存曲线：统计原则与图例制作要点

引言Introduction

SCI生存曲线图看似简单，但分组、检验、标注和图例规范 一旦出错，就会直接影响结果可信度。对医学生、医生和科研人员来说，真正难点不在“画出图”，而在“画得对、说得清、能复现”。

1. 生存曲线图在SCI中的核心价值

1.1 先回答“为什么要画”

生存曲线最常用于比较不同组别的生存概率随时间变化 。在肿瘤、预后标志物、治疗反应和风险分层研究中，它是最直观的结果展示方式之一。它不是装饰图，而是统计结论的可视化表达。

Kaplan-Meier曲线的优势是清晰、易读，适合展示两组或多组样本的生存差异。常见指标包括总生存期、无进展生存期、无病生存期等。图中通常还会配合Log-rank检验，给出组间差异的P值。

1.2 SCI审稿人最关注什么

审稿人通常会看四点。

1. 分组依据是否合理。
2. 统计检验是否匹配。
3. 图中是否包含风险表、置信区间、中位生存线。
4. 图例和坐标是否清楚、规范。

如果分组逻辑不清，或者图例与正文不一致，整张图的说服力会明显下降。
尤其是生物标志物研究，表达量按中位数二分法、最佳截点法、临床阈值法，三者的适用场景并不相同，不能混用。

1.3 统计原则先于作图

很多问题不是出在美化，而是出在分析前。生存分析至少要有两个核心变量。

• 时间变量，表示随访时长。
• 结局变量，表示事件是否发生。

在R中通常使用Surv(time, status)构建生存对象，再用survfit()拟合模型。没有正确的时间和事件定义，曲线再漂亮也没有统计意义。

2. 生存分析前的数据整理原则

2.1 变量编码必须统一

生存分析中最常见的错误，是事件编码混乱。比如有的数据用1表示死亡，0表示删失；有的数据正好相反。若不先核对原始数据字典，后续结果可能完全颠倒。

建议在分析前固定检查以下内容。

• 时间单位，是天、月还是年。
• status编码，哪一个值代表事件。
• 分组变量是否为因子。
• 是否存在缺失值和异常值。

分组变量一定要显式设置水平顺序。 例如高表达组和低表达组，若不处理因子顺序，图例顺序和曲线颜色可能与预期不一致。

2.2 常见分组策略要用对

生存曲线常见分组方式包括。

• 中位数分组。
• 四分位数分组。
• 临床阈值分组。
• 联合分组。

知识库中的示例就采用了中位数分组。比如某基因表达量高于中位值定义为高表达组，低于或等于中位值定义为低表达组。这个方法简单、可复现，也便于批量分析。

但要注意，中位数分组不等于最佳生物学切点 。如果研究目标是机制探索，可以接受；如果目标是临床预测，则需要进一步验证阈值稳定性。

2.3 先拟合，再解释

拟合生存模型后，建议先查看模型摘要。常见信息包括。

• 事件数。
• 中位生存期。
• 95%置信区间。

这些信息能帮助判断样本是否足够、组间是否平衡。样本量过小、删失过多、事件数不足，都会降低曲线结论的稳定性。

3. SCI生存曲线图规范的绘图要点

3.1 单因素生存曲线的标准配置

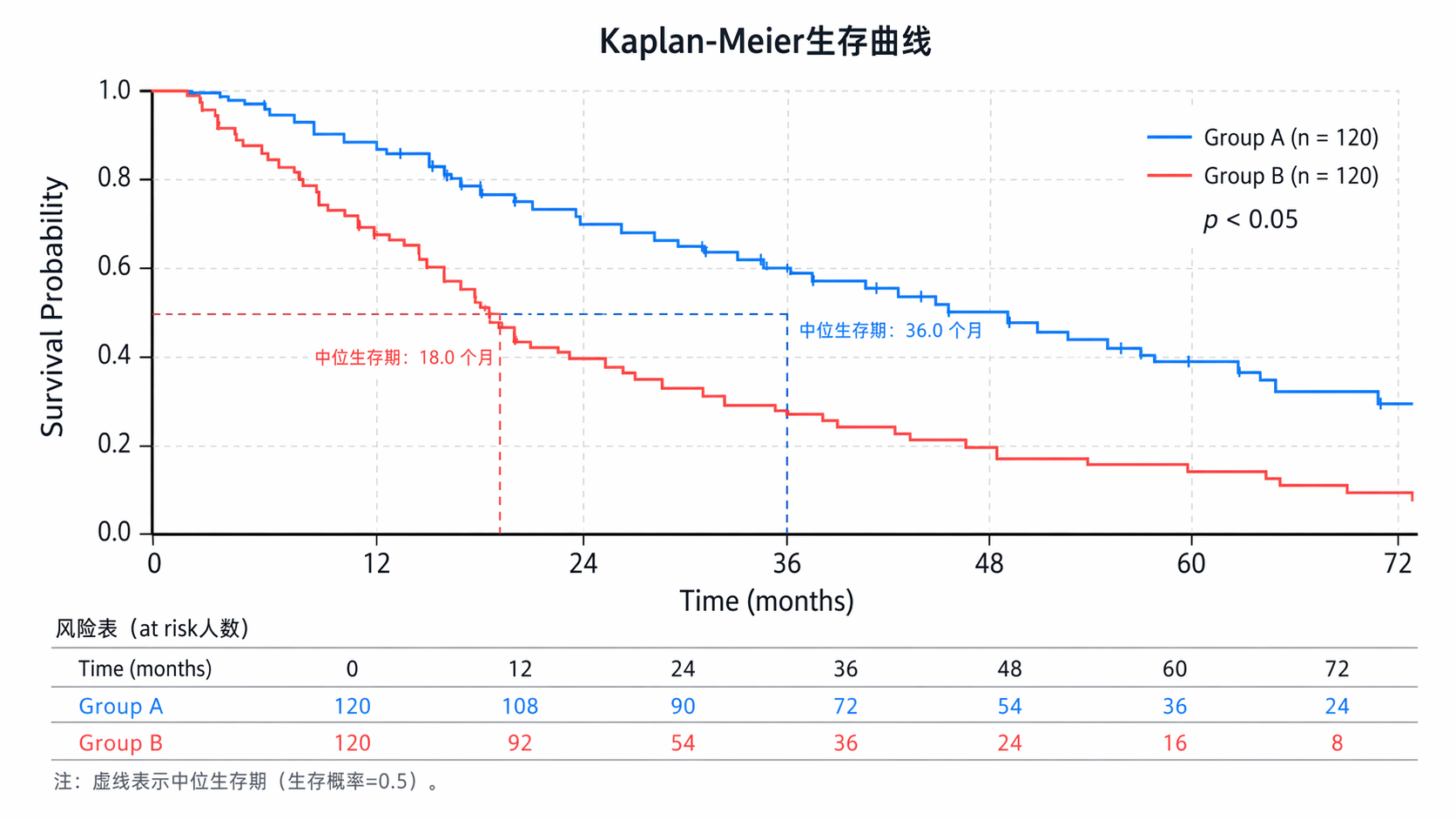

对单因素Kaplan-Meier图，建议至少保留以下元素。

• 生存曲线。
• p值。
• 风险表。
• 中位生存时间线。
• 坐标轴标题。

在ggsurvplot()中，pval = TRUE可显示P值，risk.table = TRUE可显示number at risk。风险表非常重要，因为它能告诉读者每个时间点仍有多少样本处于风险集中。

知识库中还提到可加入50%中位生存线。这个做法有助于读者快速判断中位生存时间。对医学论文来说，这是一个很实用的规范化标注。

3.2 颜色和线型要服务于阅读

颜色不是越多越好。一般两组比较时，红蓝配色最直观。多组比较时，颜色数不要超过可辨识范围。建议使用对比明显、色盲友好的配色。

线型也要统一。

• 实线用于主曲线。
• 虚线用于中位生存线。
• 统一线宽，避免视觉失衡。

图例名称必须和分组名称一致，不能出现“high/low”和“case/control”混用。 如果正文写的是高表达组，图例却显示治疗组，读者会立刻产生疑问。

3.3 图例制作要点

SCI中图例不是补充项，而是图的一部分。建议写清楚以下内容。

• 分组依据。
• 颜色对应关系。
• 检验方法。
• 样本量信息。

如果是双因素联合分组，图例更要规范。知识库中双因素生存曲线的思路是先将两个基因按中位数二分，再合并成四组，例如11、12、21、22。这类图最容易出错的地方，是组别命名和颜色顺序。

建议在图例中明确写出。

• 低低组。
• 低高组。
• 高低组。
• 高高组。

不要只保留数字编码，否则读者很难直接理解生物学含义。

4. 统计检验与结果解释不能忽略

4.1 Log-rank检验怎么用

Kaplan-Meier曲线最常配合Log-rank检验，用于比较组间生存分布是否存在差异。它回答的是“曲线整体是否不同”，而不是“某一时点是否不同”。

P值小于0.05，只能说明存在统计学差异，不能直接等于临床意义显著。 还要结合HR、置信区间和样本量综合判断。

4.2 曲线交叉时要谨慎

知识库特别提醒，生存曲线出现交叉时不能简单下结论。若P值大于0.05，通常不再强调组间差异。若P值小于0.05但曲线交叉，应进一步考虑。

• 是否存在非比例风险。
• 是否需要分层分析。
• 是否存在亚组效应。

不建议为了“好看”去截掉交叉后数据。 这种做法不符合统计原则，也不适合SCI发表。

4.3 多组比较要控制展示复杂度

双因素联合分析常会得到四组结果。若四组都放在同一张图里，图面会很拥挤。更合理的做法是先做整体比较，再展示重点组间的两两比较。

知识库中提到两种策略。

1. 四组整体一次性比较。
2. 关键组之间进行两两比较。

推荐先整体，后局部。 这样逻辑更清晰，也更符合论文叙事顺序。

5. 批量生存曲线绘制的实操思路

5.1 为什么批量分析更常见

在转录组、蛋白组或多基因候选筛选中，常常需要一次分析多个基因。逐个手工绘图效率很低，也不利于统一格式。此时应使用循环或列表批量生成图像。

知识库中的做法是。

• 提取基因列表。
• 对每个基因按中位数分组。
• 逐个拟合survfit模型。
• 用ggsurvplot批量出图。
• 结果保存到list，再统一导出。

批量绘图的关键不是“快”，而是“格式一致、规则统一、结果可追溯”。

5.2 结果筛选要有阈值

批量分析常伴随多重比较问题。知识库示例中会按P值筛选结果，保留有统计学意义的基因再进一步展示。这个思路可以减少无效图像，也便于论文结果组织。

但需要注意，筛选阈值不能替代独立验证。 如果只是探索性分析，结果应在外部队列或独立数据集中复核。

5.3 输出图像时要保留关键信息

批量生存图常见问题是信息不足。建议每张图至少保留。

• 曲线名称。
• P值。
• 风险表。
• 样本量。
• 图例。

如果文章要求更规范，还可加入HR和95%CI，但前提是统计模型确实计算过。不要为了版面完整而补写不存在的数据。

6. 让SCI生存曲线图更专业的细节

6.1 字体、坐标和标题统一

图中字体要统一，标题不要过长。坐标轴建议清楚标明时间单位。比如“Time in months”或“Overall survival time, days”。单位不清会直接影响结果解读。

如果一篇文章中有多张生存曲线，必须保证。

• 同一字体。
• 同一配色逻辑。
• 同一图例格式。
• 同一P值呈现位置。

6.2 避免常见错误

以下问题在投稿中很常见。

• status编码写反。
• 分组顺序错乱。
• 曲线颜色与图例不一致。
• 风险表缺失。
• 图例过长，遮挡曲线。
• 只给图，不解释统计方法。

这些问题不是“小瑕疵”，而是影响论文可信度的关键点。

6.3 用规范化工具减少返工

对于需要高频输出图表的科研工作，最好使用可复现的脚本和统一模板。这样可以避免每次手工修改导致的版本混乱。
对团队协作来说，标准化模板还能显著减少返工时间。

如果你希望把生存曲线图做得更稳定、更统一，使用解螺旋的标准化分析与出图方案，可以把分组、统计检验和图例格式一次性规范好，减少重复修改，让结果更适合直接进入SCI稿件流程。

总结Conclusion

SCI生存曲线图规范的核心，不是“画得花”，而是统计正确、图例清楚、结论可复现 。从数据编码、分组策略、Log-rank检验，到风险表、中位线和颜色顺序，每一步都要严格一致。对于医学生、医生和科研人员而言，掌握这些要点，才能真正提高图表的发表质量与说服力。若你正在准备论文图表，建议直接采用标准化流程，并结合解螺旋的专业支持，快速完成符合投稿要求的生存曲线图制作。
