SCI论文图表标注规范详解

引言Introduction

SCI论文图表标注看似细节，实则直接影响审稿效率和论文专业度。很多医学生和科研人员图做得不错，却因标注不统一、图注太长、顺序混乱 而被要求返修。本文结合SCI图表制作与材料方法原则，系统梳理SCI论文图表标注的规范要点，帮助你少走弯路。

1.SCI论文图表标注的核心原则

1.1 图表要有代表性，也要有独立性

在SCI写作中，SCI论文图表标注的第一原则，是让图表自己能说明问题 。读者不必先翻正文，也能大致理解图表表达什么。

因此，图表应优先选择代表性结果。不要把所有图片都塞进去。尤其是显微图、影像图、流程图，最重要的是清晰、典型、可解释。

同时，图表需要具备相对独立性。也就是说，编号、标题、图注、坐标轴、分组信息要完整。这样读者即使只看图，也能建立基本理解。

1.2 编号必须按正文出现顺序排列

SCI论文图表标注要与结果部分的叙述顺序一致。 这是最基础，也最容易被忽略的一点。

例如，正文先提到Figure 1，就不能在后文突然插入Figure 3再回到Figure 2。图表编号混乱，会让审稿人质疑作者是否认真整理过结果。

对表格也是一样。Table 1、Table 2应按首次出现顺序排列。若论文中图表较多，建议在投稿前逐一核对编号和引用位置，确保全文一致。

1.3 标题在上，图注在下，信息要短

规范的SCI图表通常遵循统一格式。标题放在图表上方，图注放在图表下方。 标题要概括主题，图注要补充读图所需信息。

图注的作用不是重复正文，而是帮助读者快速理解。一般应保留必要信息，减少过多实验方法和参数堆叠。尤其在多子图中，图注应说明每个子图代表什么。

例如，图注可以说明：

• A代表对照组，B代表处理组。
• 数据以mean ± SD表示。
• 统计学方法采用t检验或ANOVA。
• 显著性标记如何定义。

这样既简洁，又利于理解。

2.SCI论文图表标注的具体写法

2.1 子图标注要统一

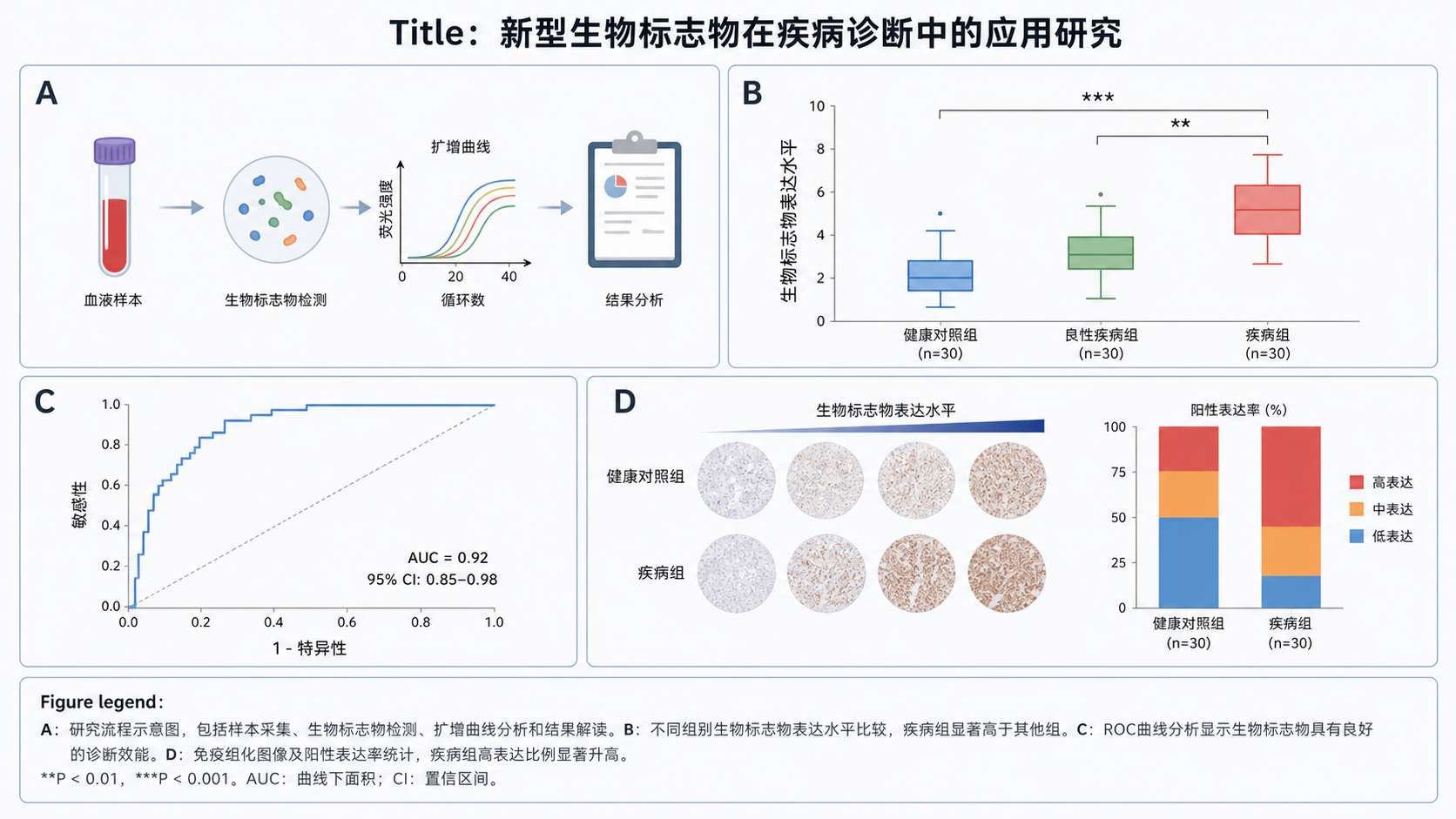

在多面板图中，子图标注是高频问题。A、B、C、D的标注位置应统一，字体、大小、颜色也应一致。 这是SCI论文图表标注中最常见的质量分水岭。

如果A图左上角标注，B图却放在右下角，会显得很乱。若图中多个子图位置留白不均，也会影响整体美观和专业感。

更重要的是，图注与正文中的称谓必须一致。正文写“Figure 2A”，图中也应明确对应A图。不要在正文里写PM scores，而图中却写predicted probability of malignancy而不解释。图文不一致会显著增加阅读成本。

2.2 坐标轴、单位和统计符号不能省

折线图、柱状图、散点图都离不开坐标轴信息。纵轴、横轴名称和单位必须完整。 否则读者无法判断数据含义。

常见规范包括：

• 单位统一使用国际标准写法。
• 百分比、倍数、浓度等要明确。
• 统计显著性符号要在图注中定义。
• P值阈值要写清楚，如 P < 0.05。

对于医学研究，这一点尤其关键。因为很多图看起来“像数据”，但若缺少单位和分组说明，就无法形成可验证的证据链。

2.3 图注要写清实验条件，但不要写成方法全文

图注不是材料与方法的重复版。它的任务是补充读图必需的关键条件，而不是复述整个实验流程。

可以写的内容包括：

• 样本来源。
• 分组方式。
• 主要检测指标。
• 统计学处理方式。
• 缩写说明。

不建议在图注中塞入过长的实验步骤。过度冗长会削弱重点，也会影响版面整洁。对审稿人来说，简洁、准确、可核查，才是高质量标注。

3.材料与方法部分如何配合图表标注

3.1 方法部分要具体、过去时、按顺序写

图表标注不是孤立存在的，它需要与材料与方法部分相互支持。材料与方法部分应使用过去时，按研究实际顺序描述，且不写结果。

这一点对SCI论文图表标注很重要。因为图表中的每个分组、每个指标、每个时间点，都应能在方法部分找到来源。

写作时建议遵循三点：

1. Clear，表述明确。
2. Precise，参数精确。
3. Consistent，前后一致。

如果图中写的是“24 h处理后”，方法里就应说明何时开始处理、持续多久、如何检测。否则图表会显得孤立，缺少证据支撑。

3.2 动物、人群和样本信息必须交代完整

若研究涉及动物实验，方法部分应提供伦理审批信息。若涉及人体标本或临床样本，还需说明：

• 纳入和排除标准。
• 知情同意。
• 样本来源。
• 伦理批准编号。

这些内容虽然不属于图表本身，但会直接影响图表标注的可信度。因为图表中的样本量、分组和结局指标，都依赖这些前置信息成立。

没有完整方法支撑的图表，标注再漂亮，也难以通过严格审稿。

4.SCI论文图表标注的常见错误

4.1 图文不一致

这是最典型的问题。正文、图注、图中标签三者必须统一。若正文写法和图中缩写不一致，读者需要反复比对，阅读体验会明显下降。

常见情况包括：

• 同一指标在图中和正文中名称不同。
• 大小写、缩写、单位不统一。
• 分组顺序前后颠倒。
• 统计符号说明缺失。

一旦图文不一致，论文会立刻显得不够严谨。

4.2 图注过长，像方法学段落

有些作者担心信息不够，结果把图注写成半个方法部分。这样会让重点被稀释，也会破坏图表阅读节奏。

更好的方式是保留关键参数，删去可从方法部分查到的重复内容。图注应服务于快速理解，而不是增加负担。

4.3 材料信息写法不完整

材料与方法中的试剂、仪器、软件都应尽量写全。常见规范是标注公司名称、城市、州和国家等信息。这样便于复现，也符合SCI写作习惯。

如果这部分写得模糊，图表中对应的检测方法也会显得不可靠。对科研人员来说，可重复性就是可信度。

4.4 留白不当、排版不统一

多图拼版时，留白不均、图片大小不一致、子图宽高不一，都会影响专业感。尤其在同一大图中，若某一子图缺少对应时间点或数据，却没有在图注中解释，读者会产生困惑。

建议在拼图前先统一尺寸、分辨率、字体和标注位置，再检查每个子图是否都能独立解释。

5.提升SCI论文图表标注质量的实操建议

5.1 投稿前做一轮“可读性检查”

完成图表后，不要只看美观程度。更重要的是做可读性检查。可以按以下顺序核对：

• 是否按正文顺序编号。
• 是否存在图文不一致。
• 是否每个缩写都已解释。
• 是否坐标轴、单位、显著性标记完整。
• 是否图注过长或信息缺失。

这一步很简单，但能减少大量返修。

5.2 优先保证清晰，再追求美观

高质量图表不是“花哨”，而是“清楚”。清晰永远比复杂更重要。 颜色不宜过多，字体不宜过小，配色尽量统一。

对医学论文来说，冷静、克制、统一的视觉风格通常更适合SCI期刊要求。过度鲜艳的颜色虽然抢眼，但可能削弱专业感。

5.3 用工具和模板提高一致性

如果你经常写SCI论文，建议建立固定模板。包括：

• Figure和Table编号格式。
• 子图字母位置。
• 统计符号说明。
• 图注句式。
• 材料与方法的材料命名格式。

长期来看，模板化能显著提高效率，也能减少低级错误。对科研团队而言，这比临时修改更稳定。

解螺旋品牌的写作与科研训练思路，强调的正是这一点。 通过标准化框架、规范化表达和高频检查清单，帮助你把图表标注从“能用”提升到“可投稿、可复核、可发表”。

总结Conclusion

SCI论文图表标注不是附属工作，而是论文质量的一部分。它决定了读者能否快速读懂结果，也影响审稿人对研究严谨性的判断。核心原则很明确：编号要顺序一致，图表要能独立阅读，标题和图注要简洁准确，材料与方法要与图表互相支持。

如果你希望进一步提升论文通过率，建议在成稿前按清单逐项核对图表标注。也可以借助解螺旋品牌 的科研写作与论文优化支持，把图表、图注、方法部分统一到同一标准中，减少返修，提高投稿效率。
