SCI流程图规范写作：3类常见错误？

引言Introduction

在SCI论文中，SCI流程图规范 直接影响审稿人对研究设计和可重复性的第一印象。很多稿件不是实验不够好，而是流程图信息不清、顺序混乱、图注冗余，导致核心逻辑被削弱。对于医学生、医生和科研人员来说，先把流程图写规范，往往比后期反复补救更省时间。

1. SCI流程图的核心作用

1.1 为什么流程图会影响论文质量

SCI流程图不是装饰图。它的任务很明确，就是把研究路径、样本流转和分析步骤快速讲清楚。按照上游知识库的原则，图表应尽量简洁，能帮助读者理解主要内容，并具备相对独立性。

一张合格的流程图，应该让读者不看正文，也能看懂研究怎么做。

这意味着流程图必须覆盖关键环节，例如纳入、排除、分组、检测、随访或分析。若信息过少，读者无法判断研究是否完整。若信息过多，图面会拥挤，主线被淹没。

1.2 SCI流程图规范的基本标准

从写作原则看，SCI流程图规范通常要满足四点。

1. 顺序清楚。 按研究实际流程排列，不能倒序。
2. 信息完整。 关键节点要交代清楚。
3. 表达简洁。 避免重复正文。
4. 独立可读。 图注要补足必要信息。

流程图的标题通常放在上方，图注放在下方。文字要短。重点是让读者快速抓住研究设计，而不是把整段方法搬进图里。

2. SCI流程图规范中的3类常见错误

2.1 错误一，节点顺序与研究流程不一致

这是最常见的问题。很多作者先画“结果”，再补“方法”，最后才补“纳入标准”。看起来完整，实际上逻辑是乱的。

SCI流程图规范强调，必须按照研究发生的真实顺序绘制 。如果是临床研究，通常应从筛选受试者开始，再到纳入、排除、分组、干预、结局评估。若是基础实验，则应从样本来源、实验处理、检测方法到数据分析依次展开。

顺序错了，会带来两个后果。

• 读者无法快速理解研究设计。
• 审稿人会质疑方法是否严谨，甚至怀疑数据整理是否规范。

2.2 错误二，图中信息过载，失去独立性

有些流程图把所有细节都塞进去。比如把每个试剂名称、每个参数、每一步的推导都写在图内。结果是字太多，层级不清，阅读效率很低。

但根据图表制作原则，流程图要“简洁但不缺失关键信息” 。这和材料与方法部分的写法一致。材料与方法要清楚、精确、一致，流程图也要做到这一点。

建议保留以下内容：

• 样本总数。
• 纳入和排除标准。
• 分组方式。
• 核心检测步骤。
• 最终分析样本数。

不建议把可在正文中说明的次要细节全部搬进图里。这样既影响美观，也降低可读性。

2.3 错误三，图注写得太长，重复正文

图注的作用是补充理解，不是重写全文。常见错误是把方法步骤、实验背景、结果解释全部写进图注，导致图注比图还长。

SCI流程图规范要求图注言简意赅。

图注应说明三件事。

• 这张图展示什么。
• 图中缩写是什么意思。
• 读者需要知道的最少方法信息。

如果图注已经把正文内容重复一遍，审稿人会觉得作者没有真正梳理逻辑。更重要的是，这会削弱图表的独立阅读价值。

3. 写出规范SCI流程图的实用方法

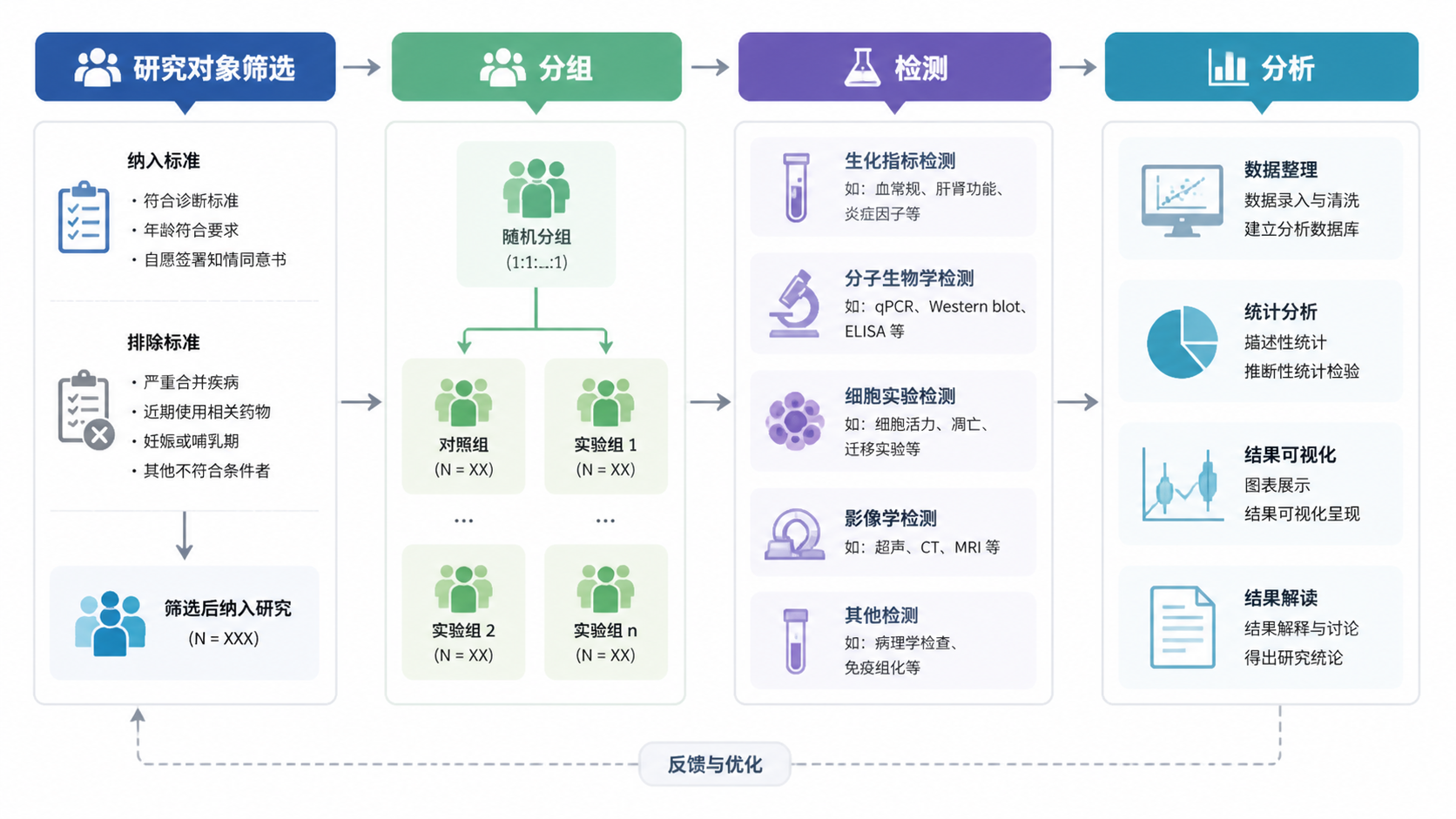

3.1 先确定研究主线，再开始画图

很多人一上来就用软件画框和箭头，最后发现流程不通。更稳妥的做法是先写出一句话主线。

例如：

• 从多少例样本中筛选。
• 经过哪些纳入排除步骤。
• 进入哪几个分组。
• 进行哪些核心检测。
• 最终纳入多少样本分析。

这一步能帮助你在正式作图前先理顺逻辑。对SCI流程图规范来说，逻辑比美观更重要。

3.2 用统一的层级和术语

流程图中同一概念必须保持一致。材料与方法部分强调consistent，流程图同样如此。比如“受试者”“患者”“病例”不要在同一张图里混用，除非有明确区分。

同时，表达方式要统一。

• 同级节点用相同格式。
• 同类步骤用相同动词。
• 缩写首次出现时要解释。

这样可以减少歧义，也方便后期修改和投稿适配不同期刊模板。

3.3 图与图注分工明确

图负责展示结构，图注负责补足必要信息。这个分工非常关键。

你可以这样处理：

• 图内保留流程、节点、数字、分组。
• 图注说明缩写、统计口径、特殊处理。
• 正文再详细解释实验设计和分析方法。

这种分层写法最符合SCI流程图规范，也最利于审稿。

4. 与材料与方法、结果部分如何配合

4.1 流程图要和方法部分一致

流程图不是独立存在的。它必须和材料与方法对应。方法部分讲的是可重复性，流程图展示的是实验路径。两者如果不一致，整个论文的可信度就会下降。

例如，方法里写了“按研究顺序依次描述各主要实验”，流程图也应按同样顺序展示。方法里有动物伦理或知情同意，流程图中涉及对应样本时也应保持一致表述。

4.2 流程图要和结果部分编号顺序一致

知识库中明确提到，图片和图表应按结果部分出现顺序编号。流程图通常是Figure 1或Figure 2，承担“研究总览”的功能。编号清楚，读者更容易跟上全文逻辑。

如果流程图放错位置，后文的结果解读就会显得跳跃。图号、顺序和内容必须统一。 这是SCI流程图规范中非常基础，但也最容易被忽略的一点。

4.3 用流程图提升稿件的专业感

对于基础医学和临床研究来说，一张清晰的流程图能显著提升稿件的第一印象。它能帮助审稿人快速判断：

• 研究是否有清晰设计。
• 样本流向是否透明。
• 数据分析是否有完整闭环。

这类信息越清楚，论文越容易被认为是结构严谨、思路明确的工作。

5. 按SCI流程图规范优化时，可以直接检查什么

5.1 自查清单

提交前建议逐项检查。

• 是否按真实研究顺序排列。
• 是否保留了关键样本数和节点。
• 是否删除了冗余文字。
• 是否与方法部分一致。
• 是否能脱离正文单独理解。
• 是否图注简洁且信息足够。

5.2 最容易被忽略的细节

有些细节看似小，却会影响整体质量。

• 缩写未解释。
• 术语前后不一致。
• 箭头方向混乱。
• 字体大小不统一。
• 节点间距过密，阅读困难。

这些问题不一定单独致命，但会让审稿人感觉图表不够规范。对于追求高质量投稿的人来说，这些细节必须提前处理。

总结Conclusion

SCI流程图规范的核心，不是把图画得复杂，而是把研究逻辑讲清楚。 记住三类常见错误，顺序错乱、信息过载、图注冗长，就能避开大多数低级失分点。对医学生、医生和科研人员而言，流程图是方法学的缩影，也是论文专业度的入口。
