如何把SCI机制图绘制标准做到极致专业？

引言Introduction

SCI论文里，机制图常决定读者是否继续看下去。很多稿件不是实验不够，而是SCI机制图绘制标准不到位 ，导致逻辑不清、画面杂乱、期刊初审就被扣分。要把机制图做得专业，关键不是“画得好看”，而是“信息清楚、规范统一、可直接投稿”。

1. 先理解SCI机制图绘制标准的核心目标

1.1 机制图不是装饰图，而是信息压缩图

机制图的任务，是把复杂实验结论压缩成一张可读性强的图。它必须让审稿人快速理解信号通路、分子关系和因果链条。

一张合格的机制图，应该满足三个条件。

• 结构清楚。
• 逻辑闭环。
• 视觉统一。

如果图中元素很多，但读者看不懂先后关系，这张图就没有完成使命。对于医学生、医生和科研人员来说，机制图是论文结果的“第二语言”。它不是越满越好，而是越清楚越好。

1.2 先按结果逻辑，再按美观逻辑

很多人画图时先想颜色和图标，后想机制关系。这会导致图面漂亮，但科学表达混乱。

更合理的顺序是：

1. 先列出核心实验结论。
2. 再梳理分子上下游关系。
3. 最后决定版式、颜色和箭头走向。

SCI机制图绘制标准强调的是“先科学，后设计”。 如果因果方向不明确，再漂亮的排版也无法弥补逻辑缺陷。

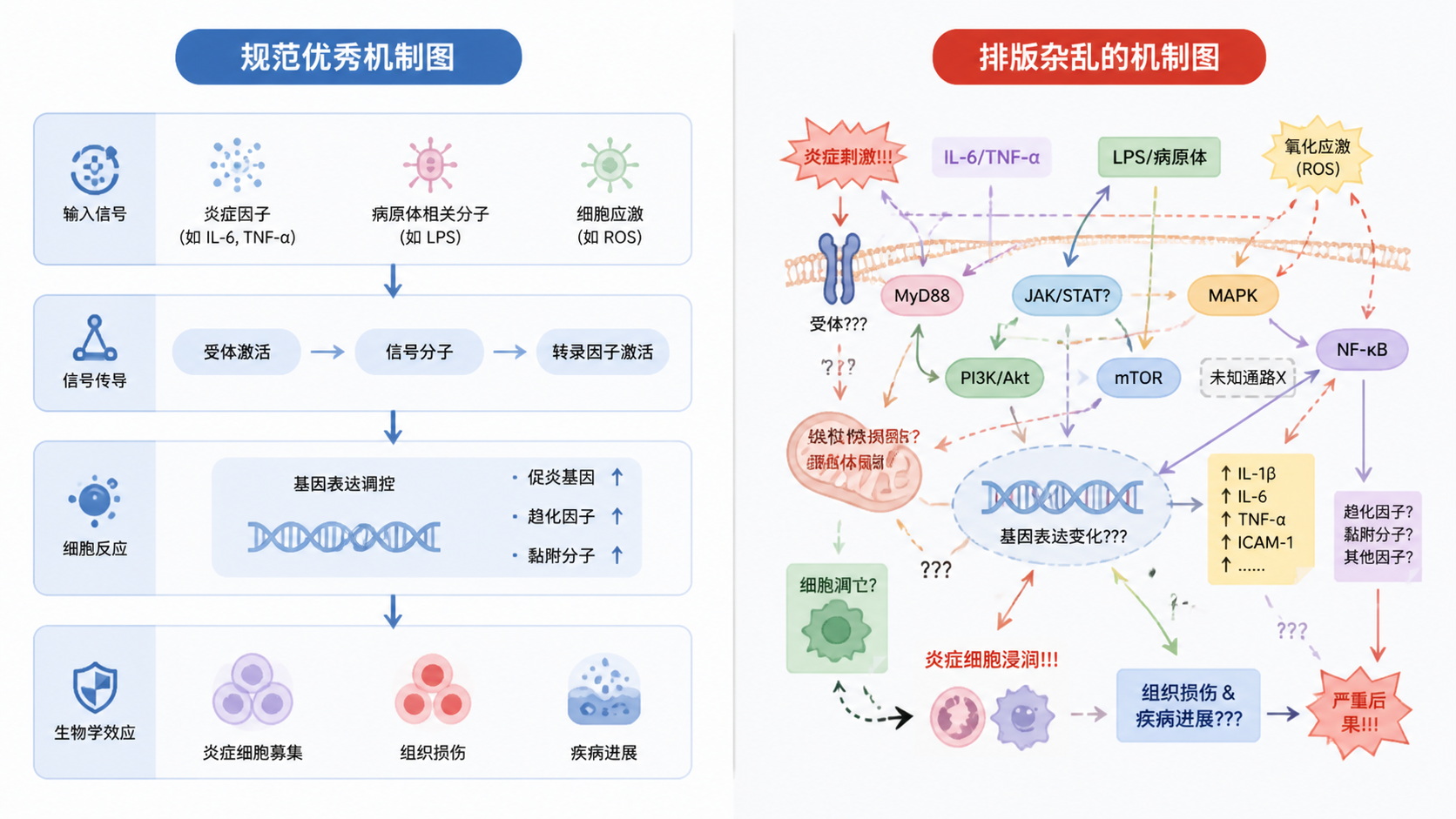

2. 版式设计要符合SCI机制图绘制标准

2.1 采用从左到右或从上到下的单向逻辑

最稳妥的机制图结构，是单向阅读。常见做法是从左到右，或者从上到下。这样符合大多数读者的阅读习惯，也更利于快速抓住重点。

建议避免以下几种情况：

• 机制箭头四处交叉。
• 关键节点散落四角。
• 路径方向来回折返。

如果一张图需要读者“找线索”，说明信息组织出了问题。好的机制图应该让读者在3到5秒内识别主路径。

2.2 模块化分区，提升层次感

机制图最好分成几个区块，比如刺激因素、核心分子、下游表型、验证结果。每个区块承担一个功能，图面会更稳定。

你可以这样组织：

• 左侧放上游刺激。
• 中间放核心通路。
• 右侧放结果表型。
• 下方放验证实验或补充证据。

这种分区方式非常适合SCI机制图绘制标准，因为它兼顾了逻辑和美观，也便于后期修改。

2.3 留白比堆满更重要

很多科研人员误以为信息越多越专业。实际上，过度填充会削弱重点。机制图中的留白，不是浪费空间，而是帮助读者区分层级。

建议每个模块之间保留足够间距。 这样不仅更清晰，也更适合后续排版进主文或图形摘要。

3. 视觉规范是SCI机制图绘制标准的关键

3.1 字体、线条和颜色必须统一

规范的机制图，首先体现在细节统一。字体建议全图一致，字号层级清楚。线条粗细也应保持一致，避免同一张图中出现多种风格。

常见规范包括：

• 标题与注释字体统一。
• 箭头粗细统一。
• 激活、抑制、虚线的含义固定。
• 同类分子使用同一颜色体系。

如果颜色变化没有规则，读者会把注意力放在“看图”而不是“理解机制”上。SCI机制图绘制标准要求视觉语言稳定，不能随意混用。

3.2 颜色要服务于科学表达

颜色不是越多越好。建议控制在少量主色加辅助色的范围内。比如同一通路用同色系，不同模块用区分度高但不过度刺眼的颜色。

实用原则有三点：

• 颜色数量尽量少。
• 重点元素可高亮。
• 背景保持简洁。

尤其是在机制图中，红色、绿色、蓝色如果使用过多，容易造成信息噪音。更专业的做法，是让颜色承担“分类”和“强调”两种功能，而不是纯装饰。

3.3 图标和分子模型要保持风格一致

有些图使用扁平化图标，有些部分又用了三维效果，会显得很跳脱。机制图应尽量统一风格，避免混搭。

如果你使用的是简洁矢量图，就全图保持矢量风格。如果使用分子图标，也要尽量保持比例和透视一致。风格一致，是SCI机制图绘制标准里最容易被忽视，但最影响专业感的一环。

4. 细节决定机制图能否达到投稿级

4.1 箭头、抑制线和方向标记要准确

机制图里最忌讳方向错误。箭头表示激活，钝头线通常表示抑制，虚线常用于间接作用或推测关系。不同符号必须全图统一。

在出图前，建议逐项检查：

• 方向是否正确。
• 促进和抑制是否混淆。
• 直线与曲线是否有统一规则。
• 交叉路径是否必要。

只要箭头错一个，整张图的可信度都会下降。 这也是SCI机制图绘制标准中最基本、却最容易出问题的地方。

4.2 图注和标注要简洁，但不能省略关键信息

机制图不是只有图面，还包括标注。标注应尽量短，避免长句解释。常见做法是用关键词、缩写和必要的注释完成表达。

但要注意两点：

• 缩写必须前后一致。
• 首次出现的重要分子应在文中解释。

如果图中信息过少，读者看不懂；如果标注太多，图面会变得拥挤。专业的SCI机制图绘制标准，追求的是“足够解释，不做冗余解释”。

4.3 适配期刊版面和最终分辨率

机制图最终是要进入论文版面的。不同期刊对分辨率、尺寸和格式要求不一样。常见投稿图一般需要保证足够清晰，避免缩放后文字发虚、线条断裂。

常见建议是：

• 优先使用矢量格式完成基础绘制。
• 导出时检查清晰度。
• 预留边缘空白，避免裁切信息。
• 最终版按期刊要求调整尺寸。

如果一张图在本地看着正常，进到投稿系统后字体失真，说明导出环节没有做好。这也是SCI机制图绘制标准必须落实到文件输出层面的原因。

5. 高质量机制图通常来自规范流程，而不是临时拼凑

5.1 先整理证据，再开始绘图

真正高质量的机制图，不是画图软件里临时拼出来的，而是前期证据整理的结果。你需要先完成文献梳理和实验逻辑归纳，再进入绘制阶段。

推荐步骤是：

1. 归纳核心实验结论。
2. 提炼上游、核心和下游关系。
3. 形成文字版机制框架。
4. 再转化为图形结构。

这个过程会直接影响图是否经得起审稿。SCI机制图绘制标准本质上要求图是“证据的可视化”，而不是“想法的美术化”。

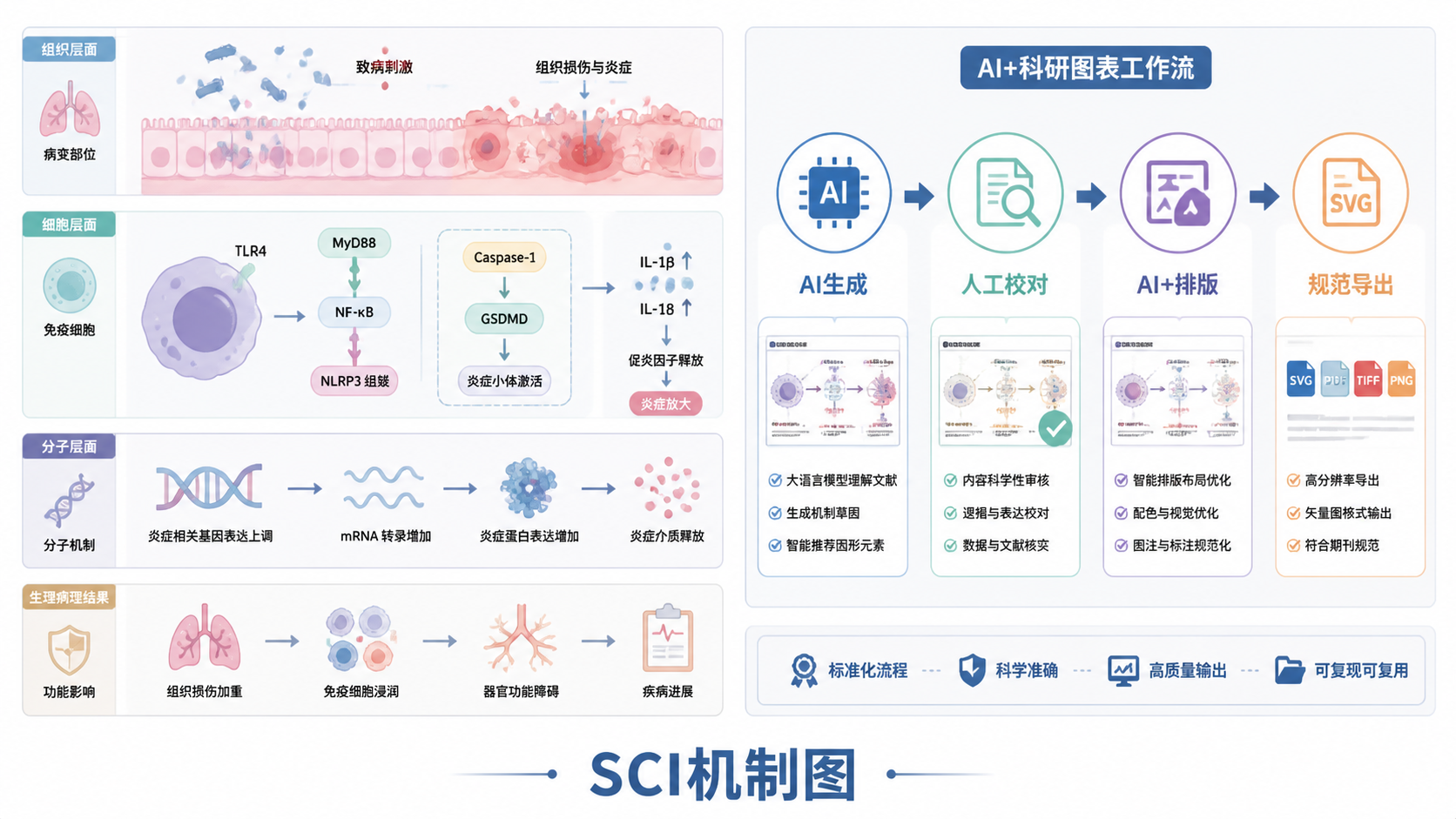

5.2 用专业软件完成最终制作

从上游知识库看，机制图前期小图可用 Prism、Origin 等软件制作，后续拼图更适合用 Adobe Illustrator、InDesign 或 Photoshop，也可以使用课程或平台自带的拼图功能。相比之下，不建议把 PPT 作为最终拼图工具。

原因很明确：

• 分辨率往往不足。
• 细节控制不如专业软件。
• 投稿时更容易出现格式问题。

如果目标是达到投稿级标准，专业软件是更稳妥的选择。 这也是大多数研究团队形成共识的原因。

5.3 参考同领域优秀论文，建立语料库

除了技术操作，内容表达也要训练。建议系统阅读和自己研究套路相近的文章，整理高频表达方式、常见结构和图形组织模板。

这样做有两个好处：

• 你能更快识别领域内常见机制表达。
• 你能避免把图画得“像有信息，但不符合领域习惯”。

SCI机制图绘制标准并不是孤立的美学标准，而是学术共同体长期形成的表达规范。 熟读同类文章，是提升专业度的高效方法。

6. 如何把标准落到实操中

6.1 先检查这5项基础项

在导出前，建议逐项核对：

• 逻辑方向是否明确。
• 字体是否统一。
• 颜色是否一致。
• 箭头是否准确。
• 导出分辨率是否达标。

这5项看似基础，却直接决定整图质量。多数投稿返修中的机制图问题，也集中在这些地方。

6.2 用“读者视角”做最后审查

最后检查时，不要只站在作者角度看图，而要站在第一次接触该研究的读者角度看图。问自己三个问题：

• 我能否在几秒内找到主线。
• 我能否理解每个模块的关系。
• 我能否不看正文也大致读懂图意。

如果答案是否定的，就说明图还需要优化。真正符合SCI机制图绘制标准的图，应该是自解释的。

总结Conclusion

SCI机制图绘制标准的核心，不是单纯追求美观，而是让机制表达更清楚、更统一、更专业。它要求你先梳理逻辑，再设计版式；先保证科学准确，再优化视觉呈现。对医学生、医生和科研人员来说，机制图能力本身就是论文表达能力的一部分。

如果你想把机制图从“能看”提升到“投稿级”，就要把前期证据整理、专业软件绘制、统一视觉规范和最终导出检查，形成一套稳定流程。这正是解螺旋能够帮助你的地方。 通过更系统的科研写作与作图支持，你可以更快完成规范化输出，减少返工，提高论文整体专业度。
